山东虎彩印刷车间VOCs 收集治理

工程难点

多楼层、多机台，收集系统怎样真正连成一体？

印刷机台、调墨房和危废处置间的排风位置不同，楼层之间还有距离与高差。这个项目的工程重点，是把产污点、支管、楼层主管和屋面治理设备衔接起来，让设备选型与现场管网相互匹配。

系统分工

从印刷工位到屋面设备，沿着废气路径看治理

2—5楼系统设计处理量为70,000 m³/h。其中2—4楼车间分别设置收集管道，经管井汇至屋面设备区；各支路配置独立风阀与单向阀，衔接末端处理系统。

工程现场

把收集、安装和屋面治理放到现场里看

下面按工程路径展示山东虎彩项目照片。每一组对应一个现场环节，帮助您理解设备的位置、管路的连接及施工涉及的工作。

车间收集

从产污工位开始，组织每一条收集支路

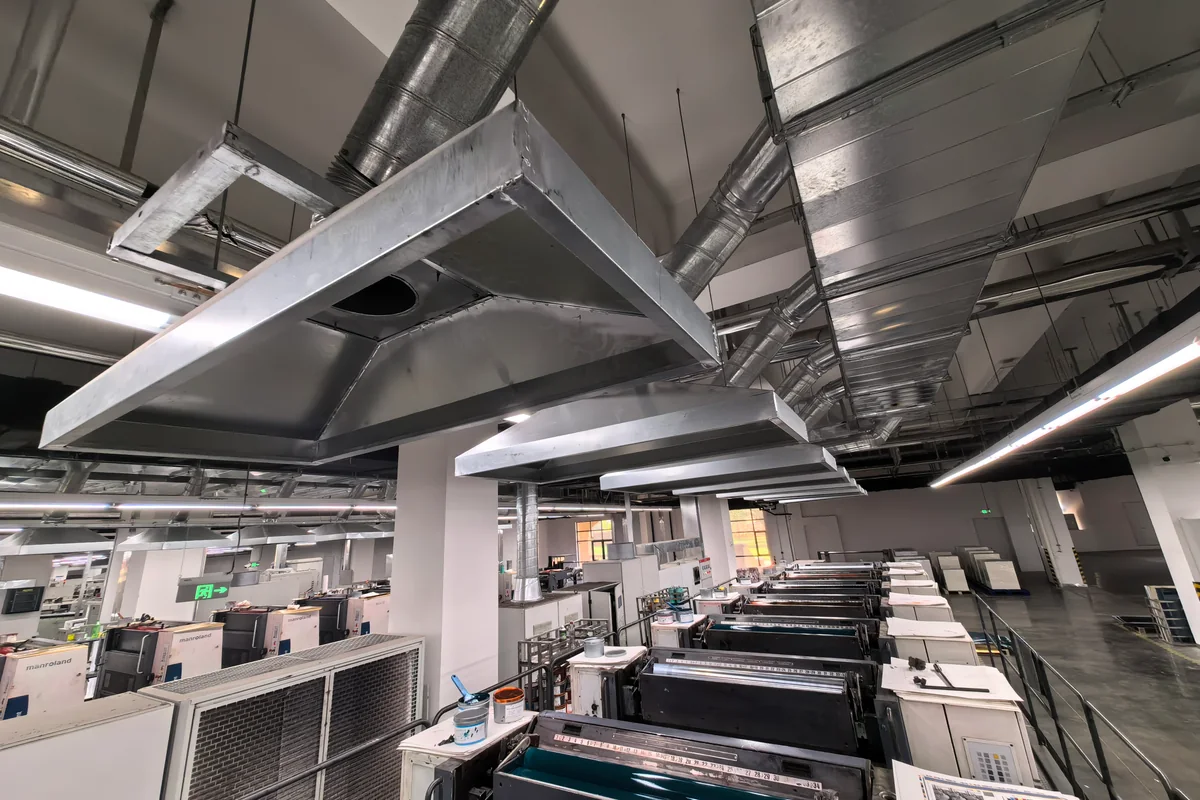

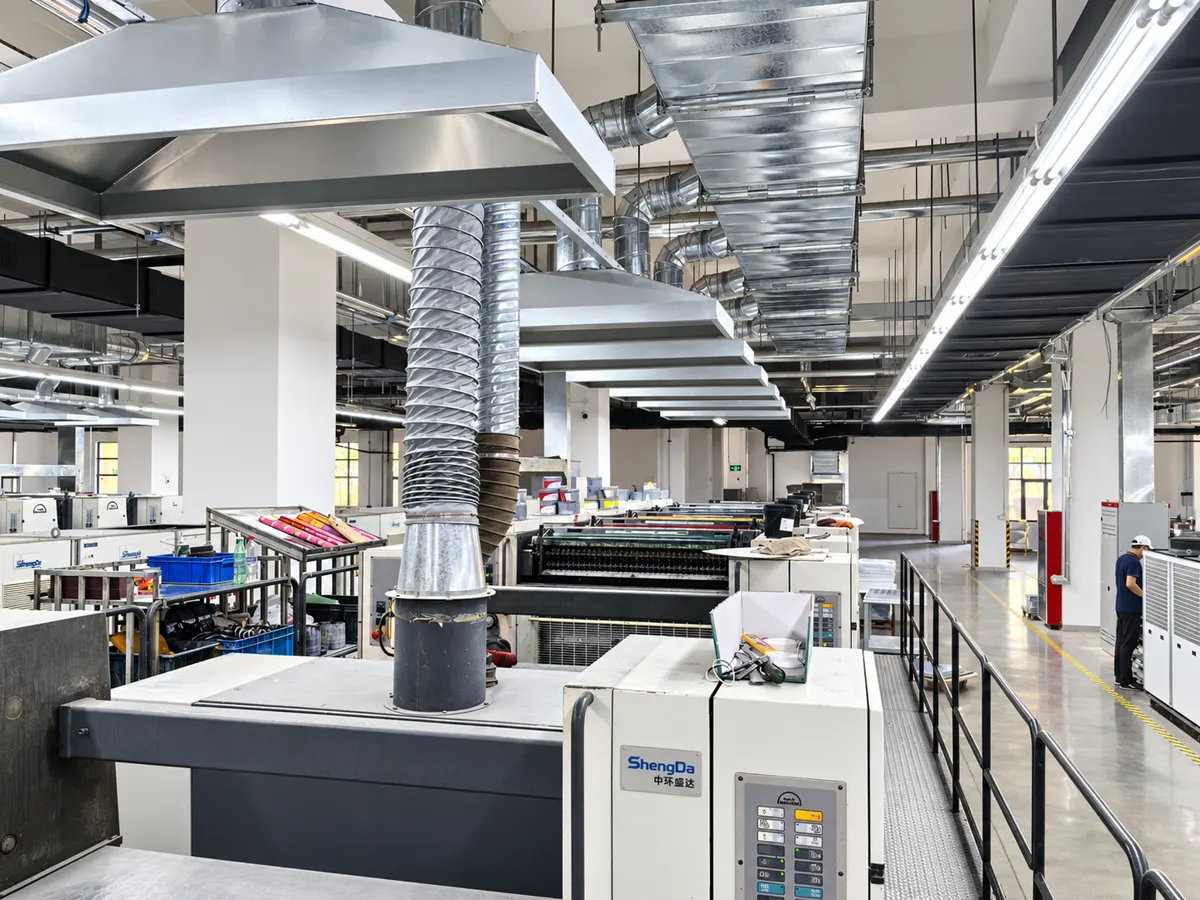

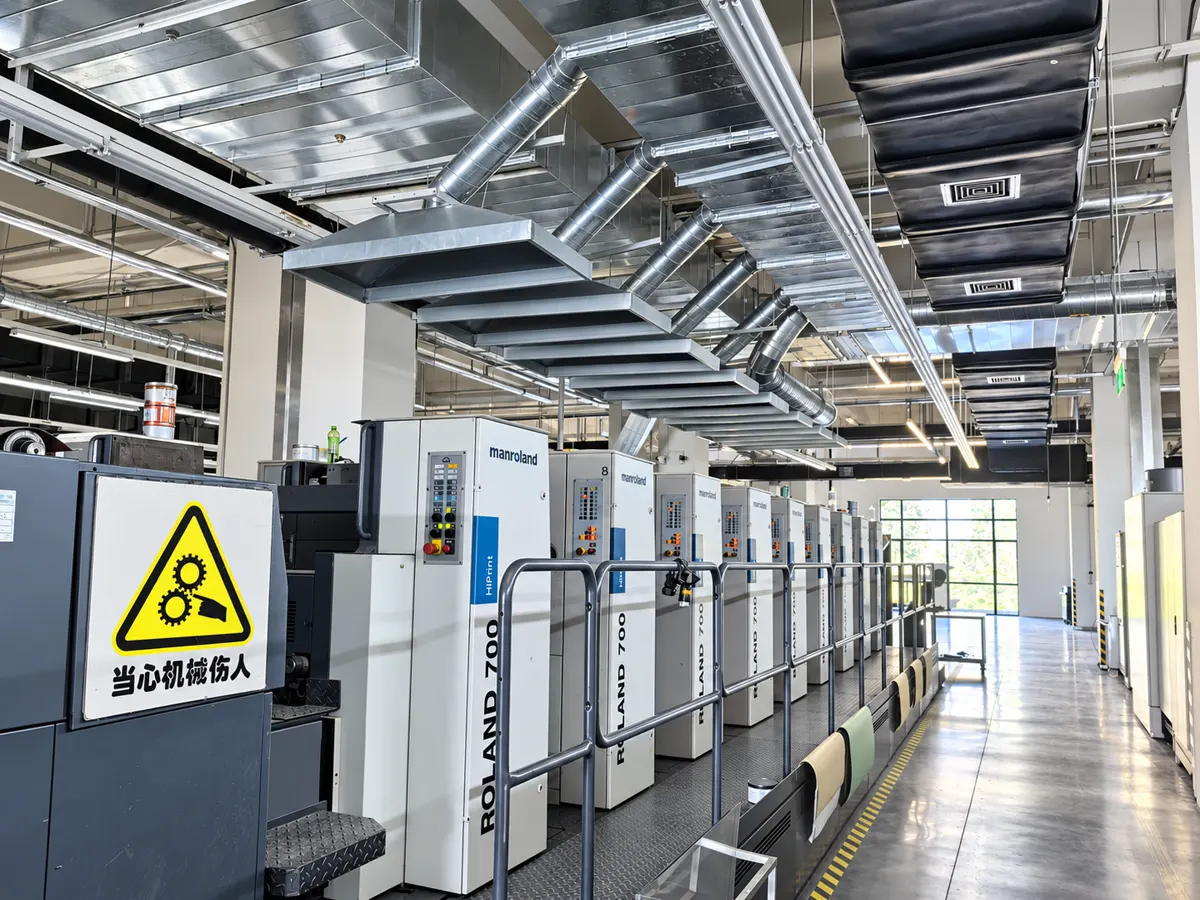

印刷设备的排风点与上方管网相连。罩口位置、机台操作面及支管走向，需要在现场放到一起核对。

• 按设备与工序建立排风点，避免漏掉辅助用房。
• 支路调节与同时开机情况配合，保持各区域风量分配。

管网施工

把分散的工位，接入跨楼层的收集管网

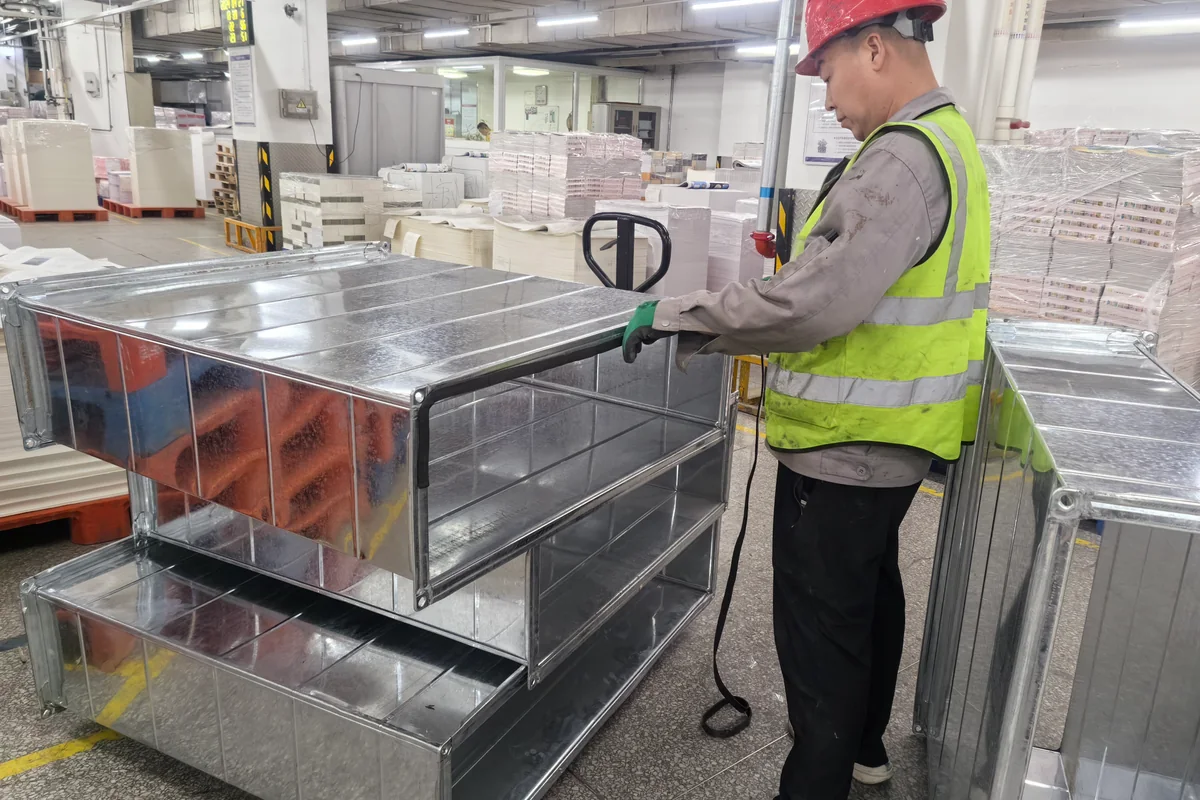

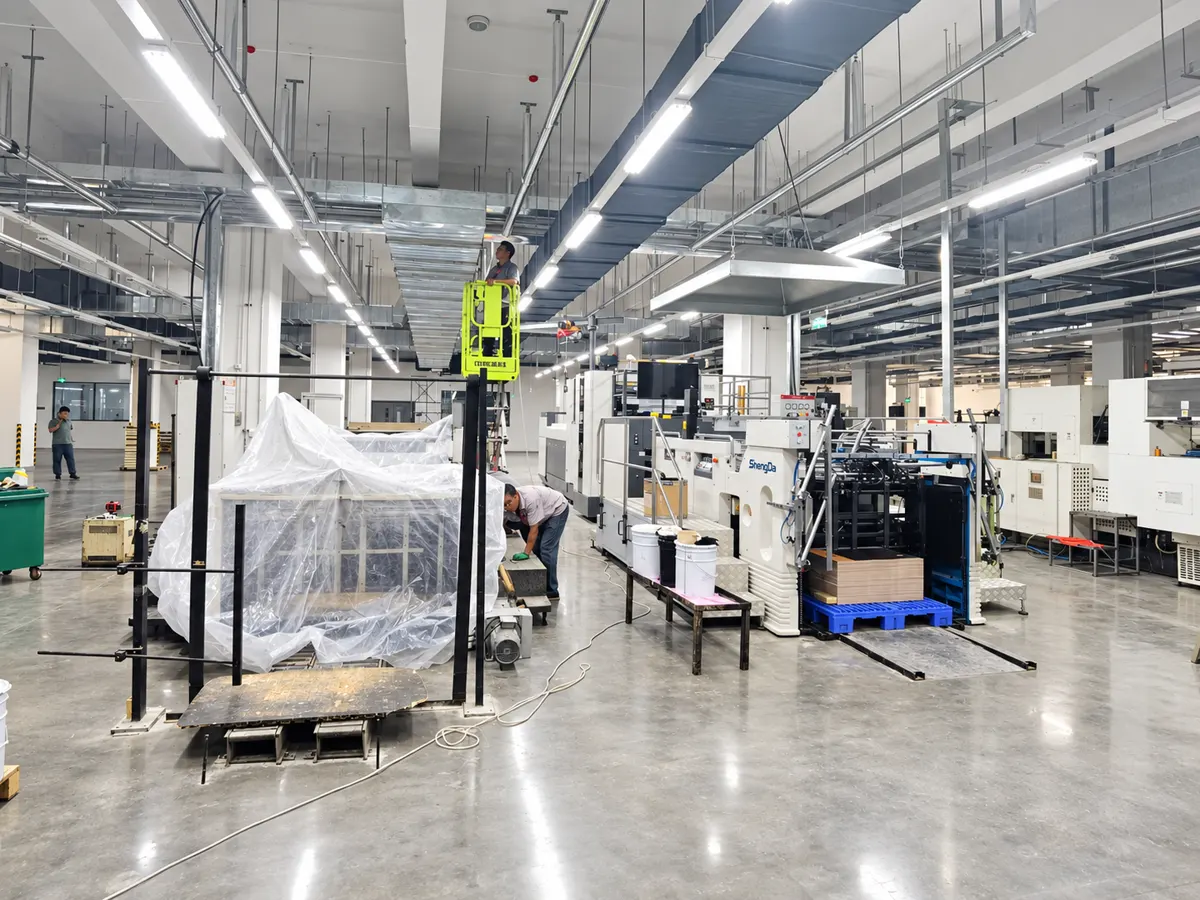

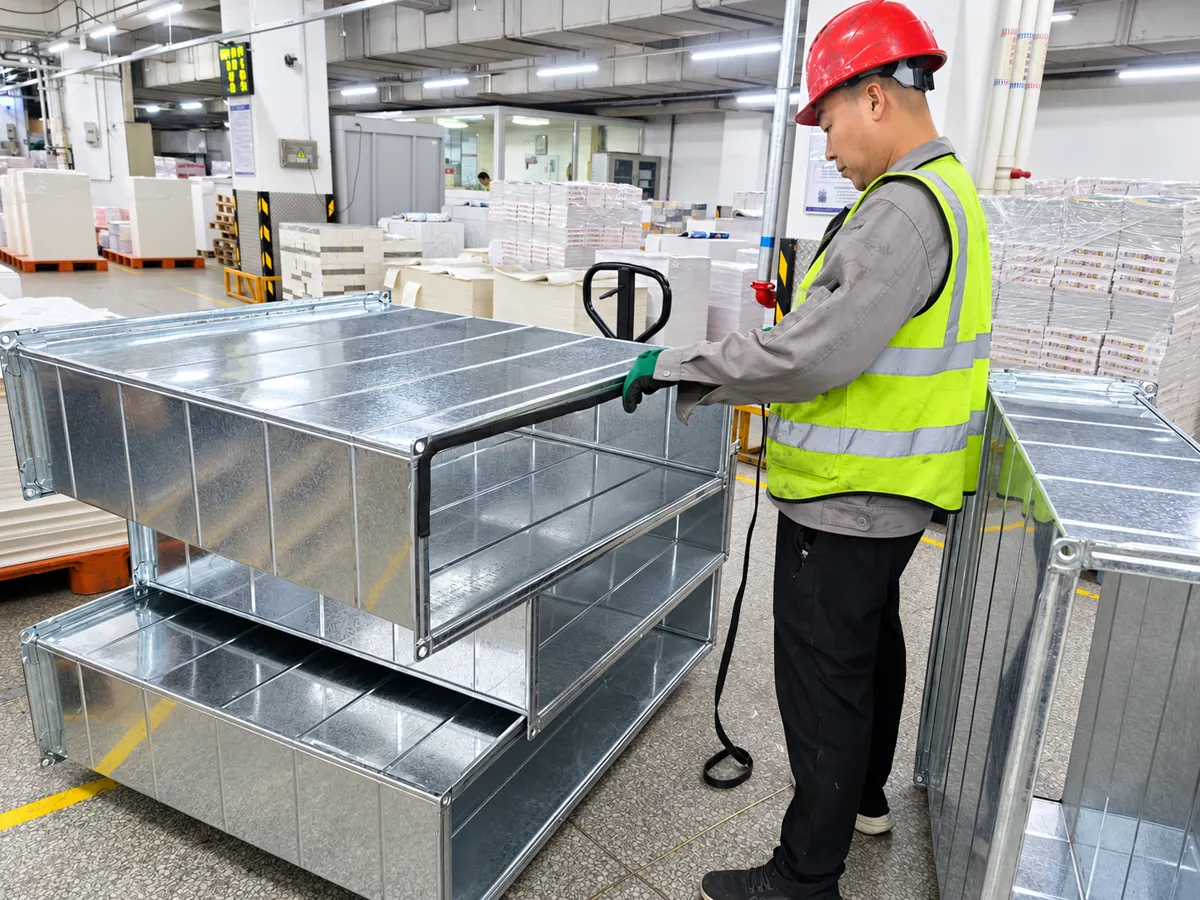

多楼层工程的工作量还在管道与接口上：既要完成车间内部的支路连接，也要把楼层主管引向屋面设备区。

• 2—4楼管路经管井汇集，支路设置风阀与单向阀。
• 安装时核对接口、密封、支撑及检修通道。

末端治理

处理设备、风机与排气筒，在屋面完成衔接

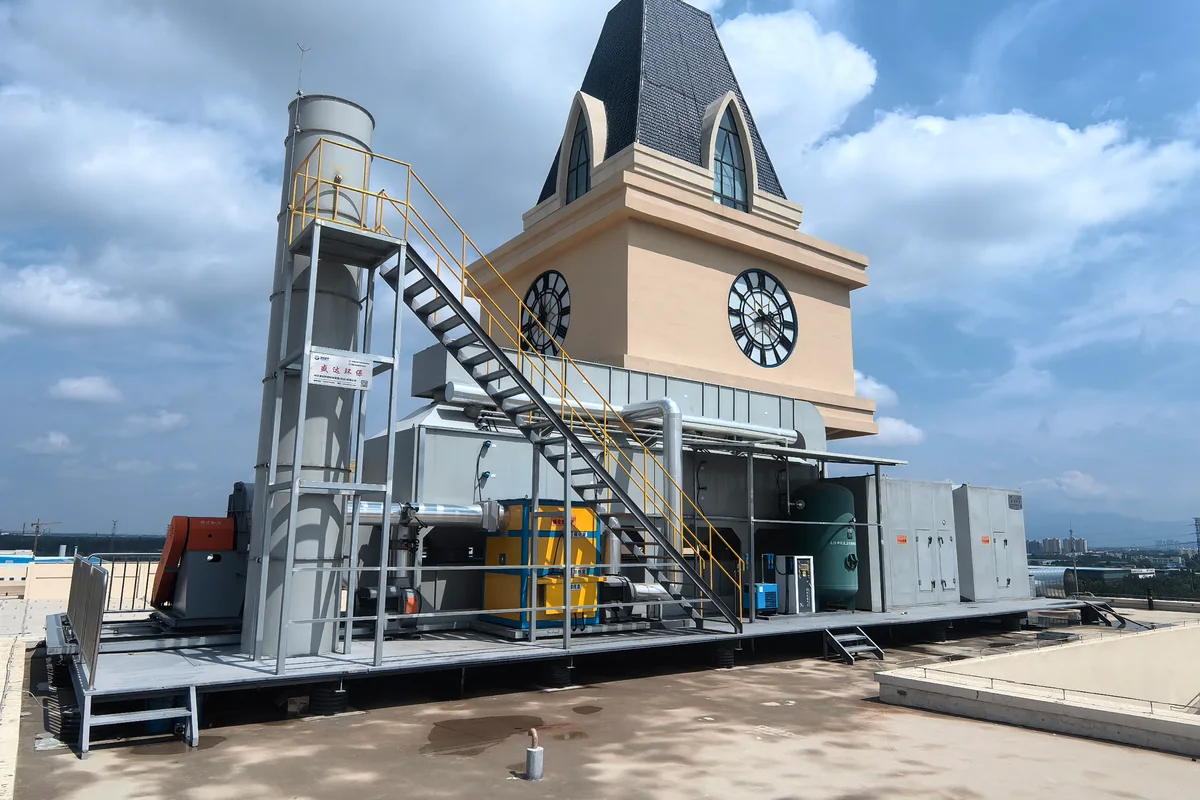

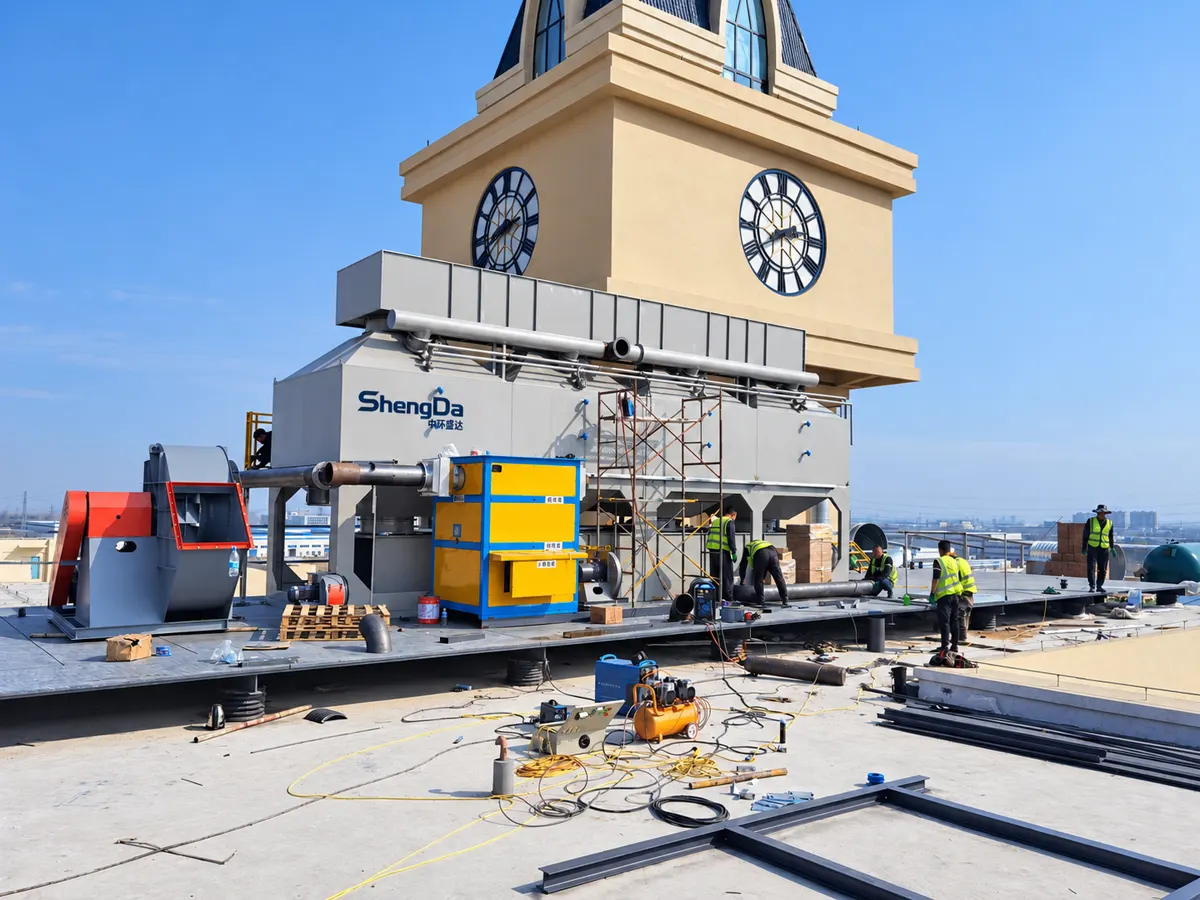

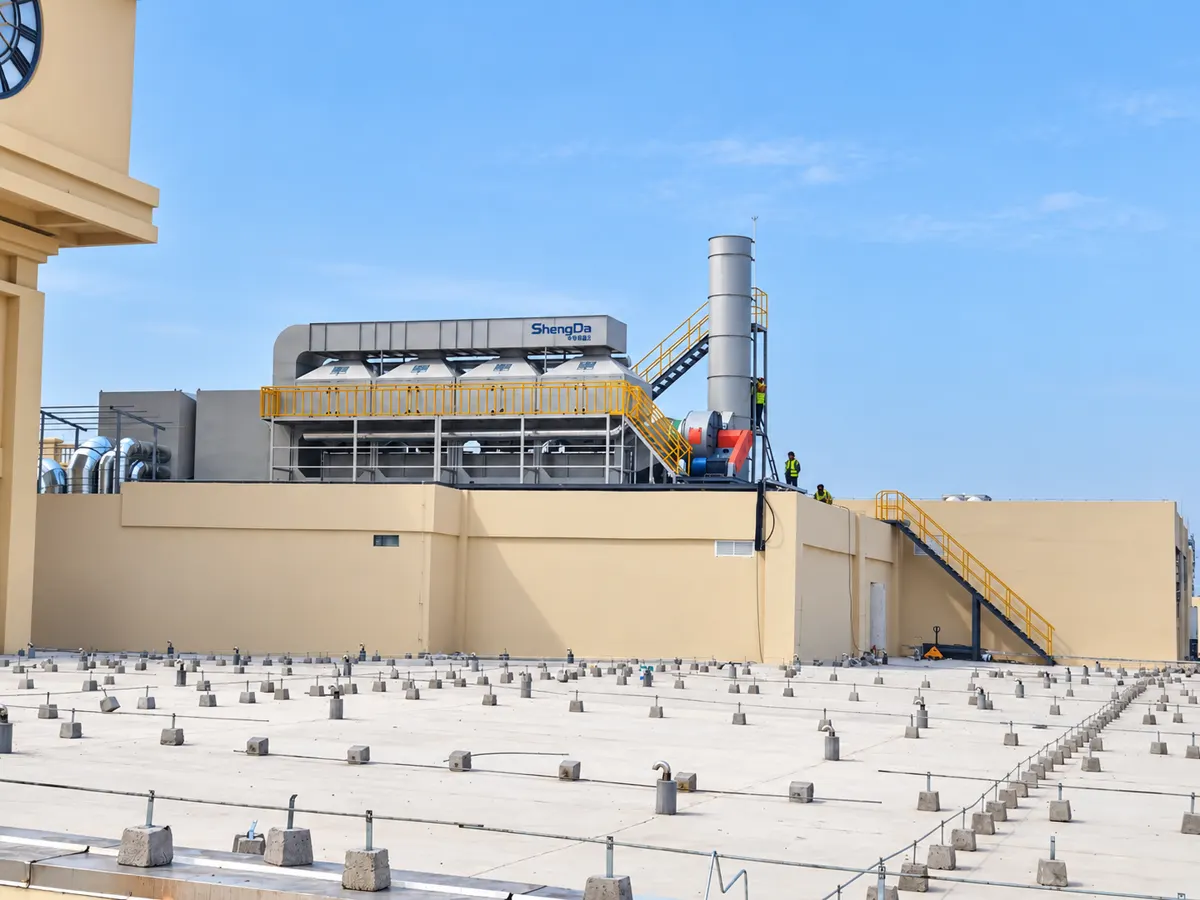

车间收集管网接入屋面设备区，过滤、吸附与低温催化氧化单元配合运行，风机、管道、平台和排气设施纳入同一工程范围。

• 设备布置兼顾连接管路及后续巡检维护。
• 施工与调试同步核对风路、电气和检测接口。

点击任意现场照片，可放大查看细节。

项目结果

工程验收与第三方检测，都有具体记录

工程验收说明交付完成情况，检测记录反映采样时的排放数据。山东虎彩项目同时具备这两类资料。

检测值对应上述报告的当次采样工况；“未检出”表示低于相应方法检出限，不等于零排放。报告仅提供数据、不作达标判定。70,000 m³/h为2—5楼系统设计处理量，与检测标干流量分别使用，不据此推算净化效率。

中环盛达工程交付

从收集点到整套系统，把现场接口一起做完整

项目交付涵盖设计、设备制造与系统集成、施工安装、调试和验收。对多机台印刷车间，主机与管网、电气、现场配套共同构成治理工程。

1. 方案与系统设计

   梳理机台、辅助用房、收集支路、楼层路径和末端处理范围。

2. 设备制造与集成

   配套过滤、活性炭吸附、低温催化氧化设备及风机、阀门和控制系统。

3. 现场施工安装

   完成车间管网、屋面设备、连接管道、电缆及平台等工程接口。

4. 调试与交付验收

   衔接设备调试、工程资料及验收，形成从现场安装到交付的完整记录。

同类项目参考

准备新建或改造时，先把四类资料放在一起

建议准备机台与工序清单、油墨和清洗剂SDS、同时开机与排风情况、车间及屋面照片。调墨房、危废间、管井和现有治理设施也应纳入，便于形成收集点表和完整工程范围。

可参考VOCs项目资料清单整理信息，再结合印刷包装行业治理方案比较路线。山东虎彩案例展示的是本项目采用的吸附催化氧化工程；新项目的设备规模和工艺选择，要与实际物料、排风量和运行制度相匹配。
