VOCs 废气治理设备
按工况选系统
从废气组分、风量、浓度与运行制度出发，比较 RTO、沸石转轮、催化氧化和旋转式 RTO，并将预处理、主机、风路及控制纳入同一套系统方案。
15年+环保工程经验
25,000㎡设备生产基地
方案 + 制造 + 安装一体化交付
RTO · 转轮 · COVOCs 核心治理系统
RTO 蓄热式热氧化炉
Regenerative Thermal Oxidizer
RTO 适合组分适配、连续运行的中高浓度有机废气。蓄热陶瓷回收氧化后的热量，三床式设备典型净化目标 ≥99%、热回收目标 ≥95%；采购时还要比较入口负荷、预处理和全年补热费用。
三床装置净化目标≥ 99%
热回收效率≥ 95%
处理温度750 ~ 850℃
适用风量10,000 ~ 50,000 m³/h
入口浓度200 ~ 3,000 mg/m³
腔室配置2腔 / 3腔 / 多腔
- 蓄热陶瓷回收高温排气热量；补热燃气费用随入口热值、负荷和运行时间变化
- 三床式通过吹扫降低换向时的残余废气排放；实际排放指标按组分、工况和项目要求核定
- 适用废气种类广：苯系物、酯类、酮类、醇类、烃类等均可高效处理
- 项目具备用热需求时，可核算尾气余热用于烘箱或供暖的收益
沸石转轮浓缩系统
Zeolite Rotor Concentrator
沸石转轮把大风量、低浓度废气中的适配 VOCs 转移到小风量脱附气中，再由 RTO 或催化氧化处理。名义风量浓缩比可按 10～40 倍初选；后端设备缩小多少、总费用能省多少，要结合实际组分和运行时间比较。
组合系统净化目标≥ 98%
名义风量浓缩比10 ~ 40 倍
转轮主处理风量10,000 ~ 200,000 m³/h
入口浓度50 ~ 1,000 mg/m³
转轮材质疏水性沸石分子筛
常规再生温度约 180～200℃
- 按主处理风量选择转轮、按实际浓缩气量选择后端设备，分别比较投资与运行费
- 吸附介质寿命受漆雾、粉尘、高沸点组分和再生状态影响，应配套入口保护与维护计划
- 可与 RTO 或催化氧化组合，汽车涂装等大风量场景需先核对组分相容性
- 主风、再生风与冷却风分路控制，并核对温度、压差、密封和安全联锁
催化氧化与吸附脱附系统
Catalytic Oxidation System
根据废气组分、浓度与运行制度，可选择直接催化氧化，或先由活性炭吸附浓缩，再将小风量脱附气送入催化单元。方案需要同步核对预处理、材料相容性、气路切换和安全联锁。
组合系统净化目标≥ 95%
吸附主风量10,000 ~ 200,000 m³/h
组合入口浓度20 ~ 100 mg/m³
工艺路线直接催化 / 吸附脱附
反应条件按组分与催化剂核定
系统组成过滤·吸附·脱附·催化
- 催化剂和吸附材料需根据废气组分、温湿度及夹带物核对相容性
- 组合路线把大风量吸附主风路与小风量脱附催化回路分开组织
- 多箱体按吸附、脱附、冷却和复位顺序轮换，保持生产排风连续运行
- 温度、压差、风量、阀位和风机状态纳入同一套控制与安全联锁
旋转式 RTO（R-RTO）
Rotary Regenerative Thermal Oxidizer
固定蓄热床按扇区工作，由旋转气体分配器连续组织进气、排气与吹扫。选型需同时核对废气负荷、分区密封、吹扫、驱动反馈和完整设备区的检修条件。
装置净化目标≥ 99%
适用风量5,000 ~ 50,000 m³/h
处理温度760 ~ 850℃
工作扇区常见 6 ~ 12 个
分配方式连续旋转分配
气流组织进气 / 排气 / 吹扫
- 旋转分配器连续改变固定扇区的工作状态，减少离散阀门换向带来的气路冲击
- 分区密封与吹扫共同限制进排气串流，设计和维护状态直接影响排放稳定性
- 圆形主机布置较集中，完整占地仍需计入预处理、风机管网、平台和检修空间
- 位置反馈、炉温、系统压力、主风机和燃烧系统纳入统一控制与安全联锁
四大技术路线横向对比
中环盛达按组分、风量、浓度和运行时间比较设备与组合路线；表中数值对应不同对象，不能直接当作同一台设备的保证值。
| 对比维度 | RTO 蓄热式 | 沸石转轮+RTO | 催化氧化 CO | 旋转式 R-RTO |
|---|---|---|---|---|
| 净化效率 | 三床装置目标 ≥99% | 转轮＋RTO系统目标 ≥98% | 吸附＋催化系统目标 ≥95% | 旋转式装置目标 ≥99% |
| 适用风量 | 1万~5万 m³/h | 1万~20万 m³/h | 1万~20万 m³/h | 0.5万~5万 m³/h |
| 适用浓度 | 200~3000 mg/m³ | 50~1000 mg/m³ | 20~100 mg/m³ | 200~3000 mg/m³ |
| 热回收率 | ≥ 95% | ≥ 95% | 按换热配置核算 | 按工况核定 |
| 运行能耗 | 核算电力与补热 | 加计转轮再生热 | 加计脱附与耗材 | 核算电力与补热 |
| 占地面积 | 大 | 较大 | 小 | 主体集中 |
| 投资成本 | 中 | 较高 | 低 | 中 |
| 维护难度 | 低 | 中 | 低（需换催化剂） | 需维护分配器 |
RTO与旋转式RTO列的是氧化装置，转轮＋RTO和吸附＋催化列的是整套组合系统；后两列风量是前端主处理风量，后端氧化单元按浓缩气另选。实际能耗与供货范围应在同一工况下比较。
想比较费用？可先看一套 RTO 的设备价格和供货范围，再按年度电费、燃气费和维护费核算长期支出。
组合治理系统
转轮与后端氧化设备怎样衔接
组合系统需要分别核对主处理风和浓缩脱附气，并把再生热量、风路平衡与联动控制放进同一份方案。
大风量低浓度组合治理

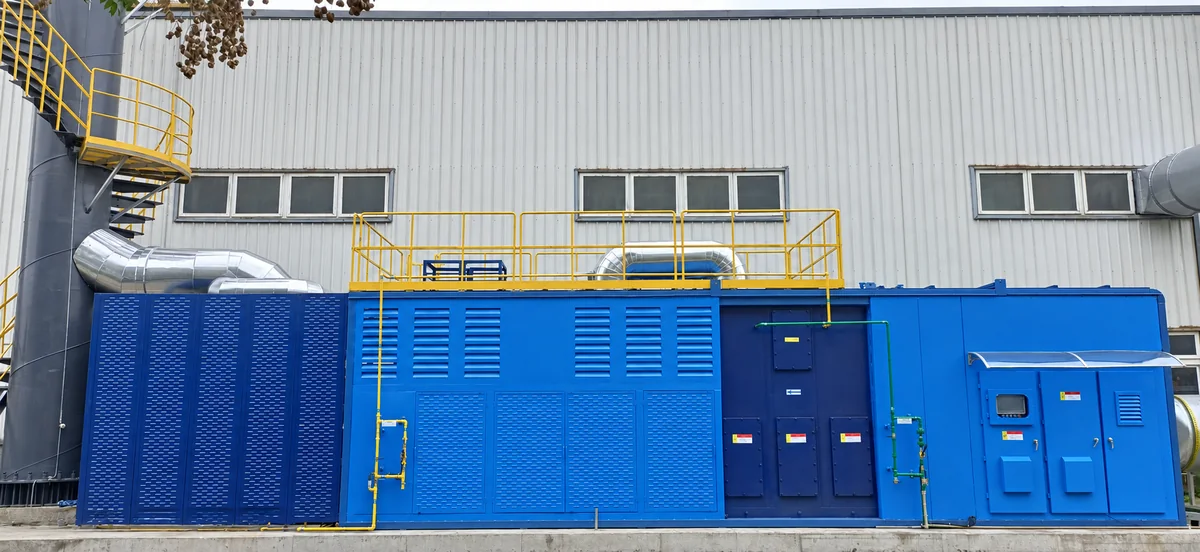

沸石转轮＋催化氧化系统
