项目概况
从危废库收集排风，到吸附、再生与催化处理
项目位于河北唐山曹妃甸，服务于首钢京唐钢铁联合有限责任公司循环经济中心危废暂存间。中环盛达提供干式过滤、固定床分子筛吸附和CO催化氧化组合系统，工程范围涵盖设计、制造、运输、安装、调试及培训配套。
- 项目单位
- 首钢京唐钢铁联合有限责任公司
- 项目地点
- 河北省唐山市曹妃甸区
- 应用场景
- 循环经济中心危废暂存间VOCs收集治理
- 工艺路线
- 干式过滤＋固定床分子筛吸附＋CO催化氧化
项目任务
危废储存持续排风，吸附设备需要轮换再生
危废暂存间的挥发负荷会随储存物料、入库和转运变化。项目设计把连续收集、固定床吸附和脱附气处理连起来，避免将库房通风与末端治理分开考虑。
控制储存过程挥发
收集气路围绕危废暂存间布置，结合库房空间、门洞和作业情况组织排风。
维持吸附处理
四床轮换，让部分吸附床继续处理主气流，另一床完成再生和冷却。
处理再生浓缩气
热风脱附后的有机废气进入催化单元，配合换热、温控与风机阀门联动。
治理流程
主气流走吸附床，脱附浓缩气进入CO催化单元
固定床分子筛通过吸附截留VOCs，再用热风再生恢复吸附能力。催化单元处理再生气中的有机物，换热配套利用反应热量支持气流升温和再生。
再生结束后冷却，吸附床重新参与轮换运行。
工艺功能示意，省略具体配风、阀门及安全控制回路。进一步了解吸附、脱附与催化氧化的配合关系。
项目设计参数
把主系统、吸附床与催化单元的参数分开看
下表来自项目《VOCs设备参数》中的系统、吸附床和催化单元设计表。数值对应各自的设备和工况，属于设计参数与设计指标。
| 对象 | 设计参数 | 对应含义 |
|---|---|---|
| 主系统 | 50,000 Nm³/h | 设备参数表标注的主处理风量 |
| 系统入口 | VOCs浓度≤500 mg/Nm³；常温 | 设计进气条件 |
| 运行制度 | 24小时在线 | 设计工作方式 |
| 固定床配置 | 4床，三吸一备 | 轮换吸附、脱附再生与冷却 |
| 单个吸附床 | 20,000 m³/h；分子筛2.4 m³ | 单床设计处理能力与填充量 |
| 分子筛总填充量 | 9.6 m³ | 4个床的填充总量 |
| 吸附床脱附温度 | 120～180℃，可调 | 再生环节的设计调节范围 |
| 催化单元 | CO-3K；3,000 m³/h | 浓缩脱附气处理单元 |
| 催化单元进气浓度 | 2,500～3,000 mg/m³ | 催化单元设计工况，与主系统入口分别核算 |
| 催化氧化温度 | 350～450℃ | 催化单元设计反应温度范围 |
| 单元效率指标 | 吸附床≥98%；催化单元≥99% | 各单元设计指标，不作为整套系统实测效率 |
| 主排风机 | 75 kW；变频、防爆电机 | 装机参数，运行电耗随负荷与控制变化 |
库房通风计算与设备参数表，为什么要分别看？
设计方案按库房面积2,000 m²、高10 m、每小时3次换气计算：2,000 × 10 × 3＝60,000 m³/h。这里的3次/h是该方案采用的计算条件。
设备参数表另列50,000 Nm³/h。两份设计资料的版本和风量标注基准不同，选型时应结合最终设计及现场运行记录对应确认，不直接换算为同一个数值，也不把方案换气次数套用于所有危废库。
本页不以设计指标代替验收检测结果。对类似项目，还应核对废气具体组分与吸附剂、催化剂的适配条件。可查看吸附法工程规范与催化燃烧工程规范的相关要求。
设备与现场
从危废暂存间，到厂房外成套处理设备

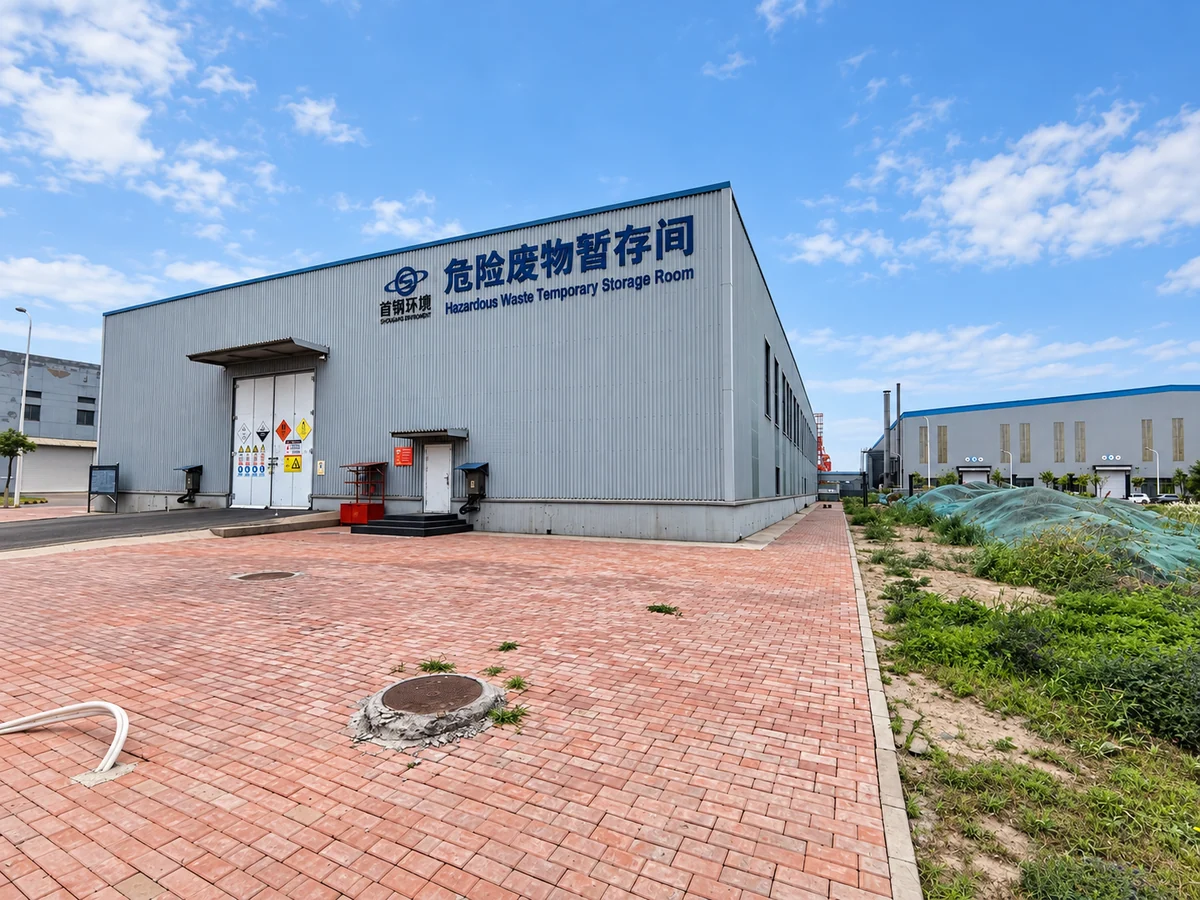

治理的是危废储存挥发废气
库房尺寸、物料性质、储存和转运方式共同决定收集条件。该项目以危废暂存间为治理对象，设备参数表列明了储存类别与设计进气条件。
- 先识别挥发组分，再判断吸附材料与催化剂适配性。
- 主系统排风与再生气流分别核算。

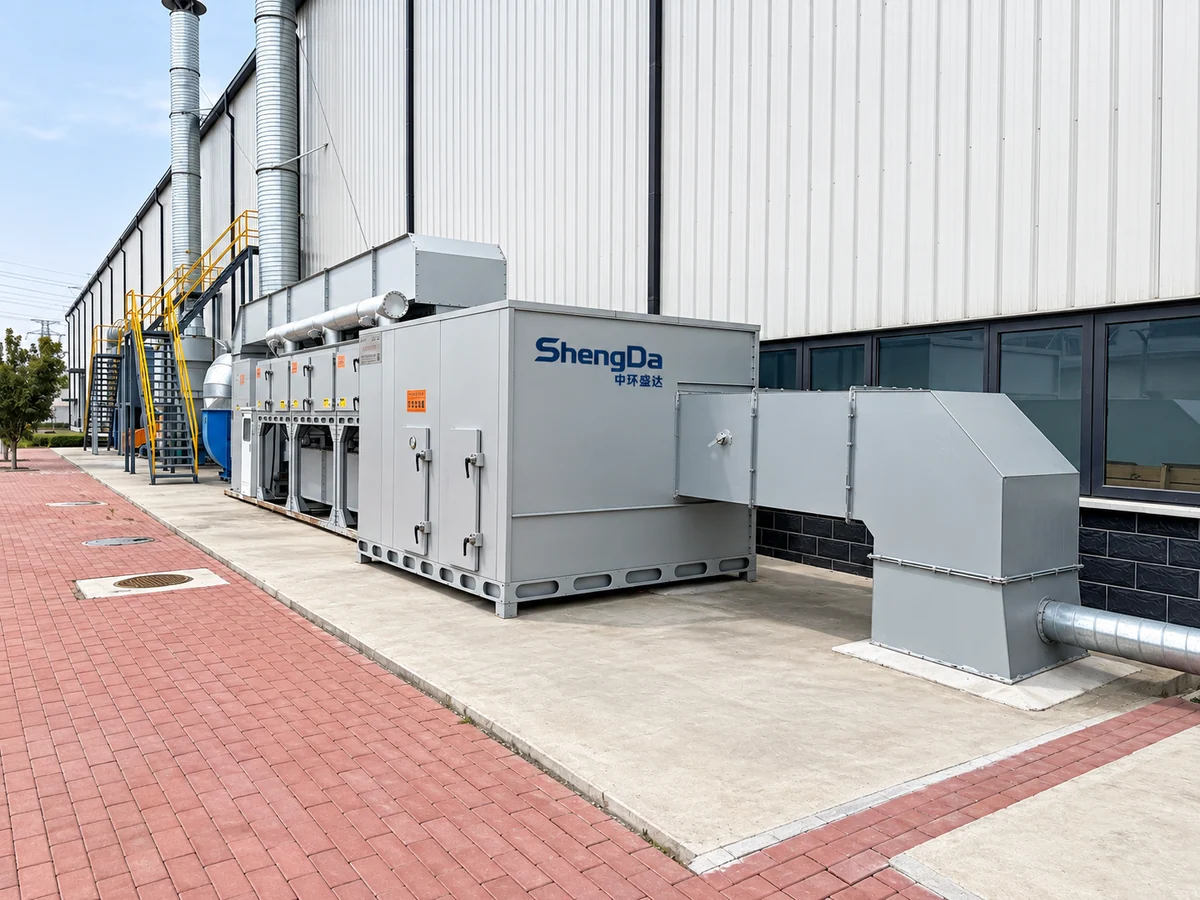

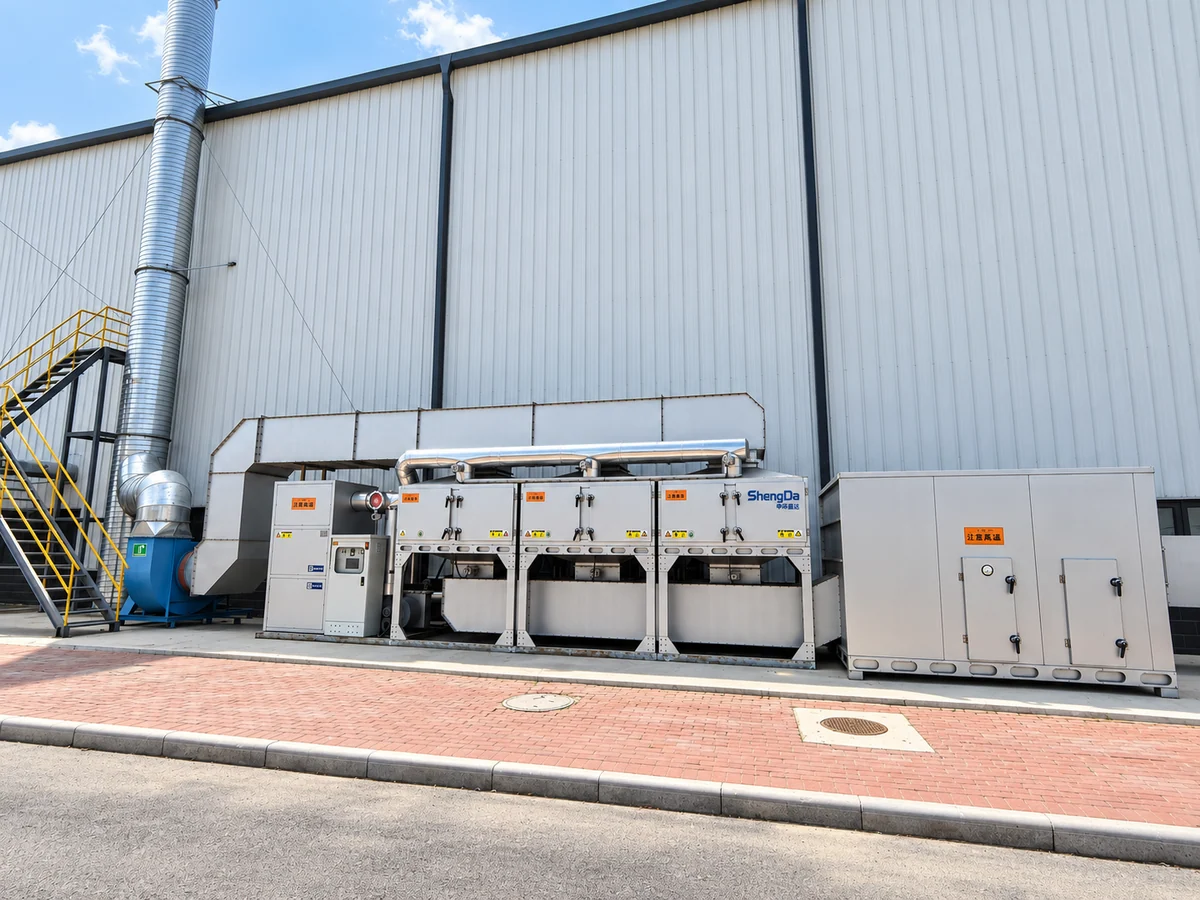

四个固定床与催化单元集中配套
主气流分配与再生切换需要风管、风机和阀门配合。设备区同时留出控制操作、检修门开启和通行位置。
- 成排吸附箱承担不同阶段的吸附和再生任务。

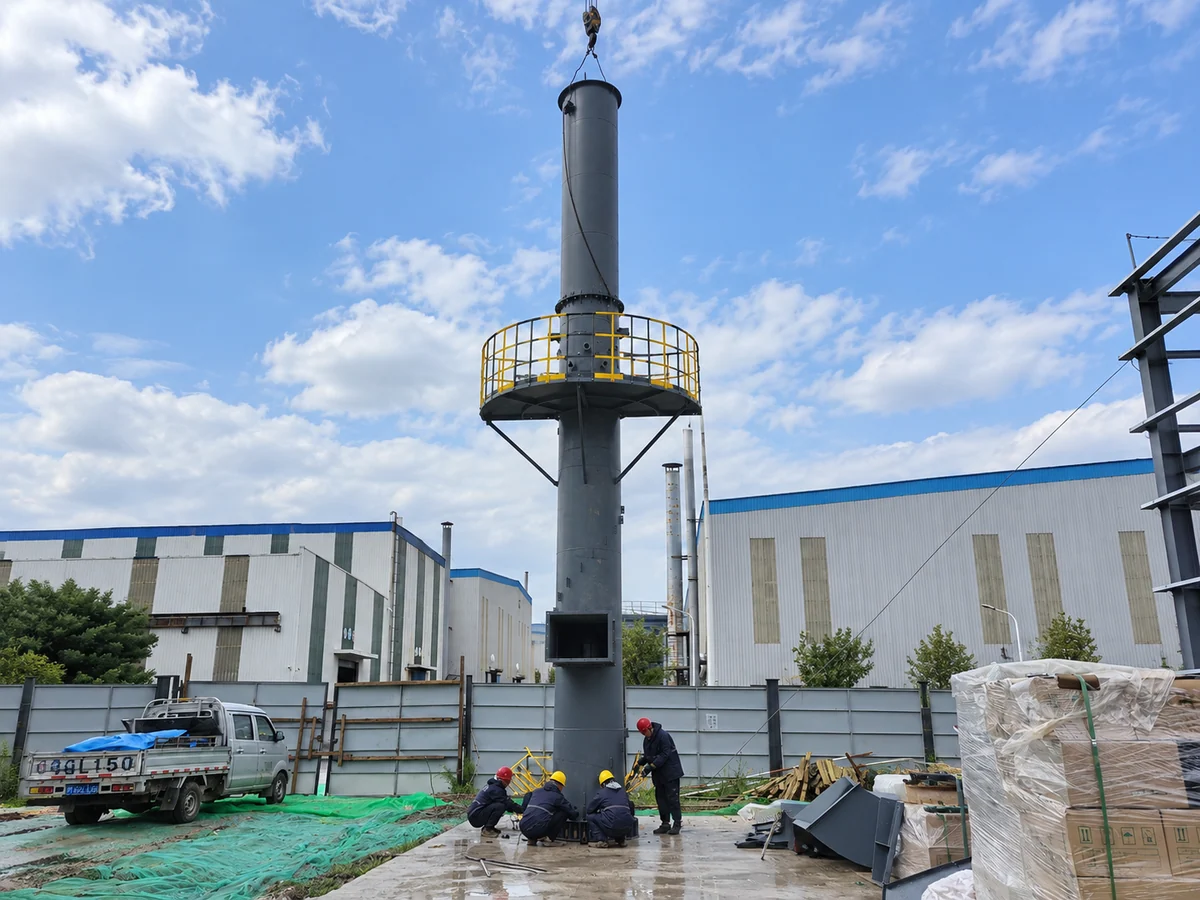

- 排气设施设置登高与检测配套位置。
点击照片，可放大查看现场细节。
施工过程
基础、运输、吊装与设备连接，一步步完成现场安装

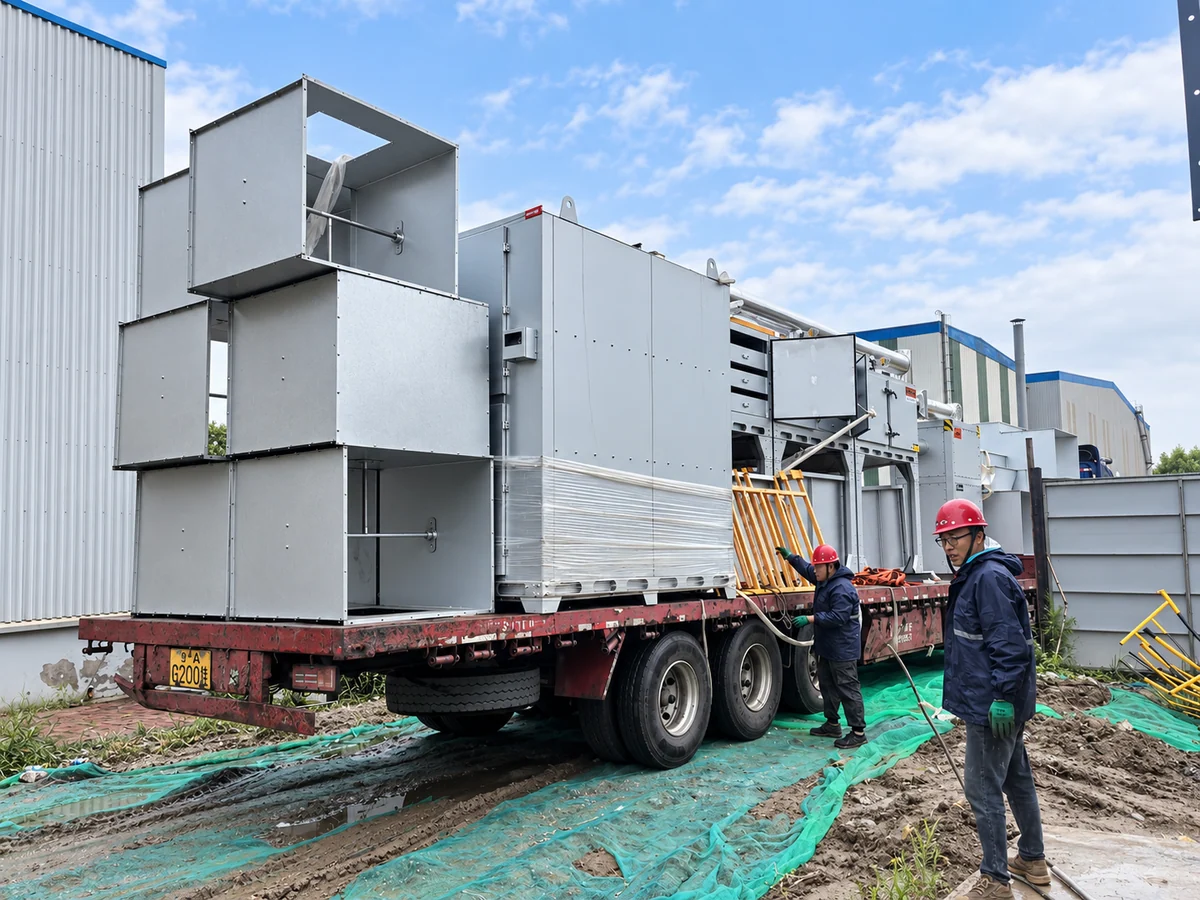

项目资料中的工程范围包含设计、制造、运输、安装、调试、培训及售后配套。下面的照片记录了基础施工、设备到场、吊装和排气设施安装环节。

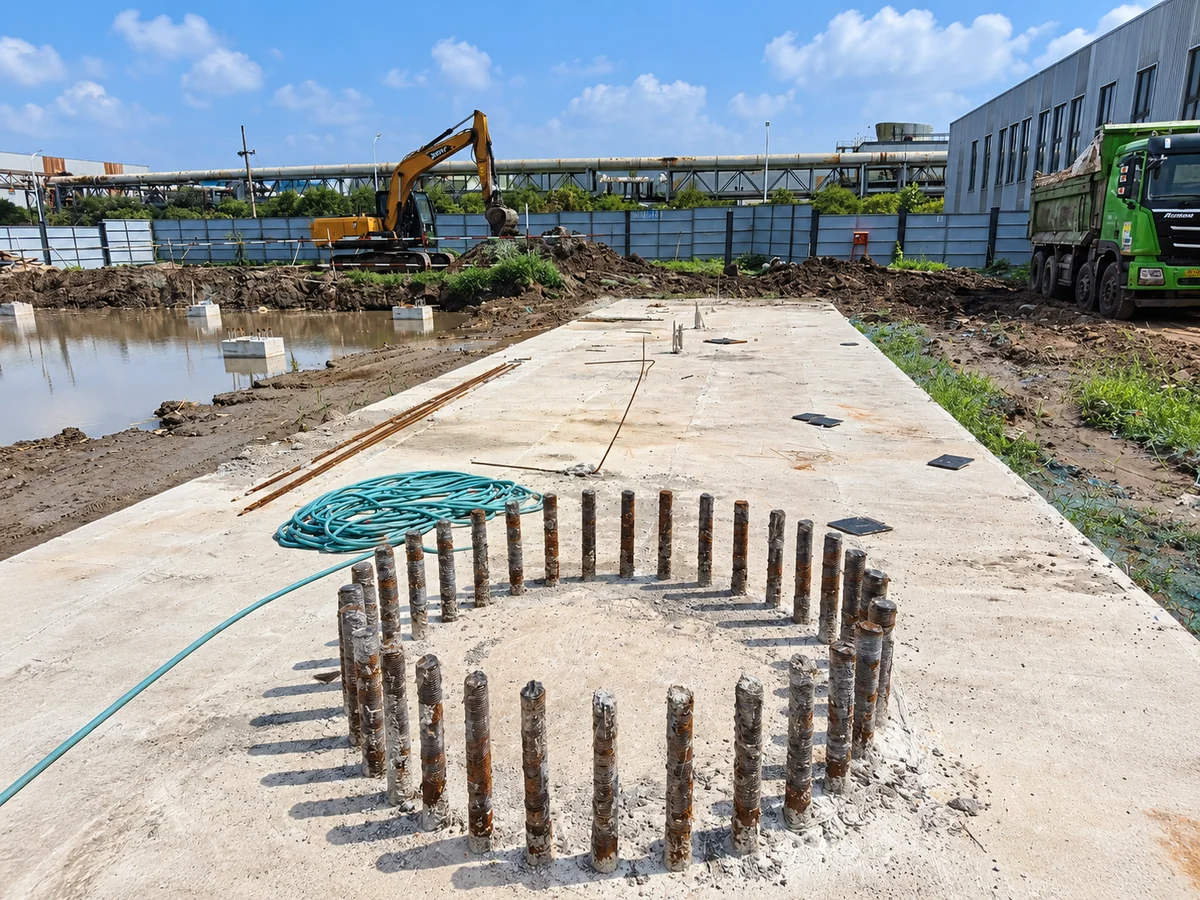

基础位置、预埋与设备尺寸提前对应
排气筒基础、箱体支撑和设备间距需要与总图协调。设备运输到场前，同时安排卸车位置和吊装通道。

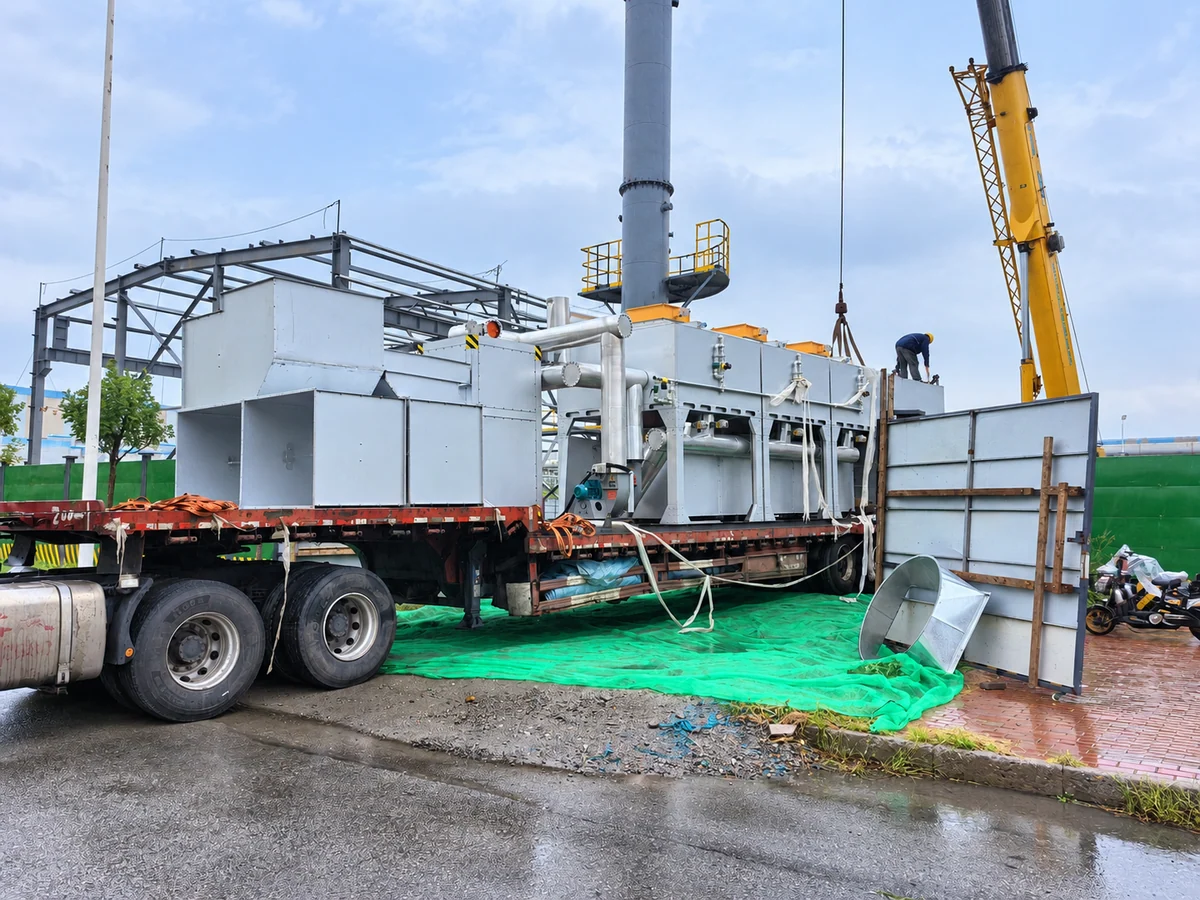

主机就位后，衔接气路和电控配套
现场施工统筹设备吊装、连接风管、阀门、电气与仪表接口。调试工作围绕吸附切换、再生温控和风机阀门联动展开。
设计配套
核算库房收集条件，明确固定床、催化单元与现场接口。
制造运输
组织箱体、催化设备及配套部件制造和运输到场。
安装衔接
配合基础、吊装、风管、排气设施和电气安装。
调试培训
按工程范围组织设备调试、切换操作与运行维护培训。
类似项目怎么选
固定床吸附再生，适合什么样的危废间？
这条路线适合需要持续收集、组分可被吸附并能通过催化氧化处理的有机废气。危废类别只是物料管理信息，不能直接替代VOCs组分分析。中环盛达会结合库房收集条件、挥发负荷、吸附再生周期及催化剂适配性，比较配置与运行费用。
| 首次沟通资料 | 主要用于判断 |
|---|---|
| 危废类别、储存量及物料资料 | 挥发组分、混存和催化剂适配条件 |
| 库房尺寸、门洞与收集点 | 收集方式、所需风量与气流组织 |
| 风量、浓度及已有检测报告 | 吸附负荷、再生安排和催化单元工况 |
| 现场照片、用电条件与运行制度 | 布置、施工接口、装机与运行费用 |
关于设备配置，可继续查看催化氧化与吸附脱附产品，或提交危废间项目资料。
客户常问
危废暂存间废气治理，客户常问的六个问题
首钢京唐这个项目处理什么废气？
项目服务于首钢京唐循环经济中心危废暂存间，治理对象是危险废物储存过程产生的有机挥发废气。路线为干式过滤、固定床分子筛吸附和CO催化氧化，危废类别与挥发组分需分别核对。
固定床分子筛和沸石转轮有什么区别？
本项目将分子筛装填在固定吸附箱内，通过阀门切换安排吸附、脱附再生和冷却；沸石转轮通过介质旋转实现分区切换。两者均可用于吸附浓缩，但设备结构、切换方式和配套计算不同。
四个吸附床的“三吸一备”是什么意思？
项目参数表设置4个固定床，按三吸一备组织运行。三床承担吸附排风，另一床按控制程序脱附、冷却或等待切换，轮流恢复吸附能力。“备用”不表示该床始终停着不用。
为什么主系统和催化炉的处理风量差别很大？
主系统承担库房收集废气的吸附处理，催化炉主要处理热风脱附形成的浓缩气。设备参数表分别列出50,000 Nm³/h主系统设计风量和3,000 m³/h催化单元风量，气路、温度和标注基准不同，不能直接把两者相除当作实际浓缩倍率。
吸附效率与催化效率能当作整套系统效率吗？
项目设备参数表中吸附床去除率≥98%、催化单元净化效率≥99%，分别是不同单元的设计指标。整套系统评价需要结合收集效果、吸附排气、再生过程及相应检测条件，不能把单元设计指标直接写成项目验收结果。
类似危废暂存间项目，报价前要提供哪些资料？
提供危废类别、储存量与挥发组分、库房尺寸和密闭情况、收集点位、排风量、检测报告、运行制度、能源条件及现场照片。中环盛达据此判断吸附材料、再生条件、催化单元适用性与安装工程范围。
您的危废暂存间需要怎样的废气治理系统？
提供危废类别、挥发组分、库房尺寸、收集风量、已有检测资料与设备区照片，中环盛达帮您比较吸附材料、再生方式和催化单元配置。
