项目概况
从喷漆房旧设施，到转轮浓缩与催化氧化系统
一重集团天津重工有限公司金属结构厂的喷漆房改造，需要同时完成工艺设备更新和现场配套衔接。中环盛达承担系统方案设计、设备制造、原设施拆除、新系统安装调试及基础、线路施工，并配合在线监测联网验收。
- 建设单位
- 一重集团天津重工有限公司
- 行业与工序
- 重型装备与金属结构制造，喷漆房VOCs废气
- 项目地点
- 天津市
- 治理路线
- 前端过滤、沸石转轮浓缩、CO催化氧化
- 实施内容
- 原设施拆除、新系统安装调试、基础及线路配套
- 监测配合
- 在线监测设备联网验收配合
改造任务
喷漆房继续使用，治理系统与现场配套一起更新
天津重工金属结构厂的治理工程围绕既有喷漆房展开。改造方案需要同时考虑收集排风、设备位置、旧设施拆除以及生产恢复，避免新设备到场后再调整基础和管线。
喷漆废气有漆雾夹带
过滤设施要与涂料、喷涂方式和颗粒负荷匹配，为后续转轮吸附与催化氧化创造进气条件。
原设施与新设备需要衔接
盘点可保留的收集管道和配套，明确拆除范围、风管接驳、基础及电气线路。
检修和控制纳入整体布置

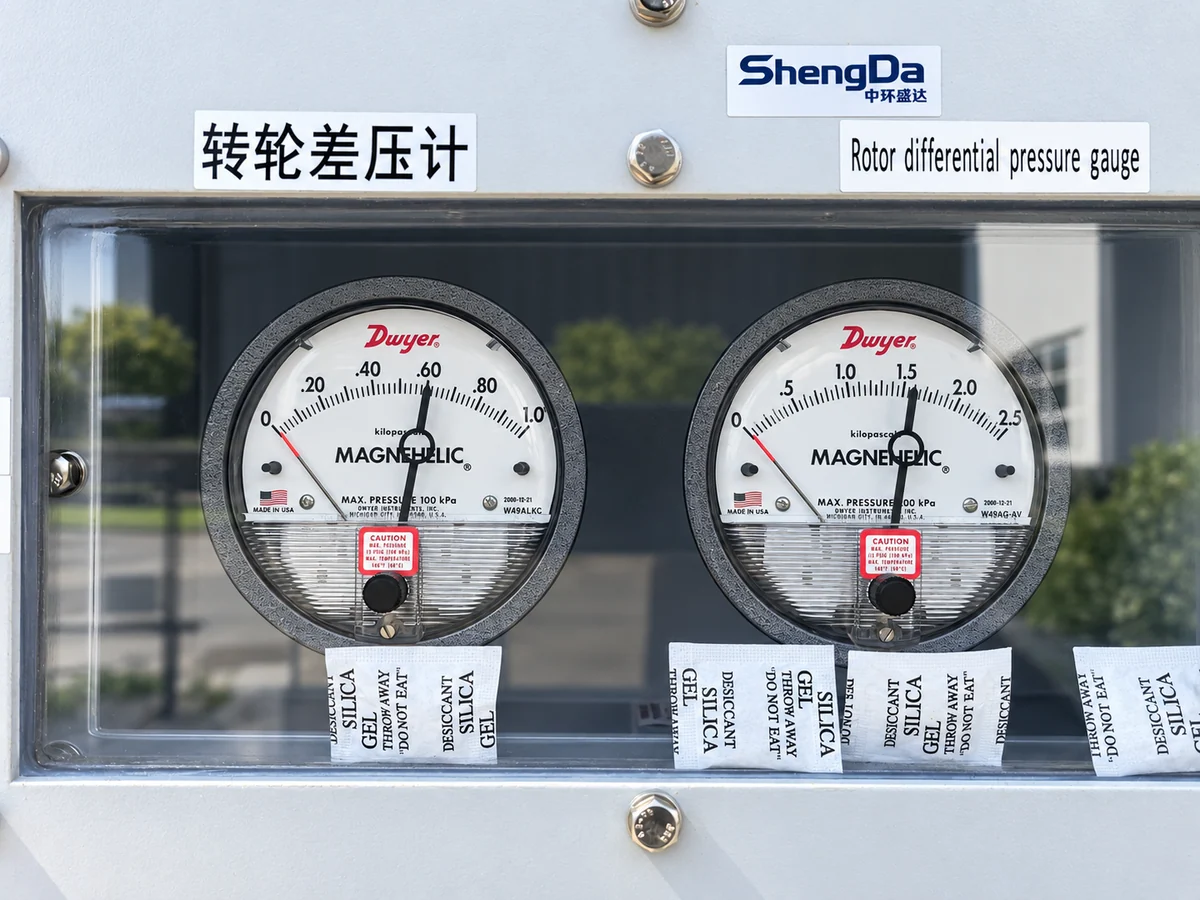

设备侧面的通道、转轮驱动、差压计与电控柜，都需要留出操作和维护空间。
工艺路线
过滤、转轮浓缩与催化氧化，各自处理什么？
前端控制漆雾和颗粒夹带，沸石转轮吸附主气流中的VOCs，再通过热风脱附形成浓缩气，送入CO催化氧化单元。主处理风量与催化单元风量分开核算，设备配置才有明确依据。
介质再生、冷却后回到吸附区，连续循环工作。
气路功能示意。换热、再生热源、阀门及控制逻辑按工程设计配套。了解转轮＋催化氧化的系统原理。
设备实拍
从设备外观，看到过滤、转轮和控制细节
以下为天津重工项目设备照片。沿废气处理路径查看各个部位，也能看到日常检修和配套施工涉及的内容。

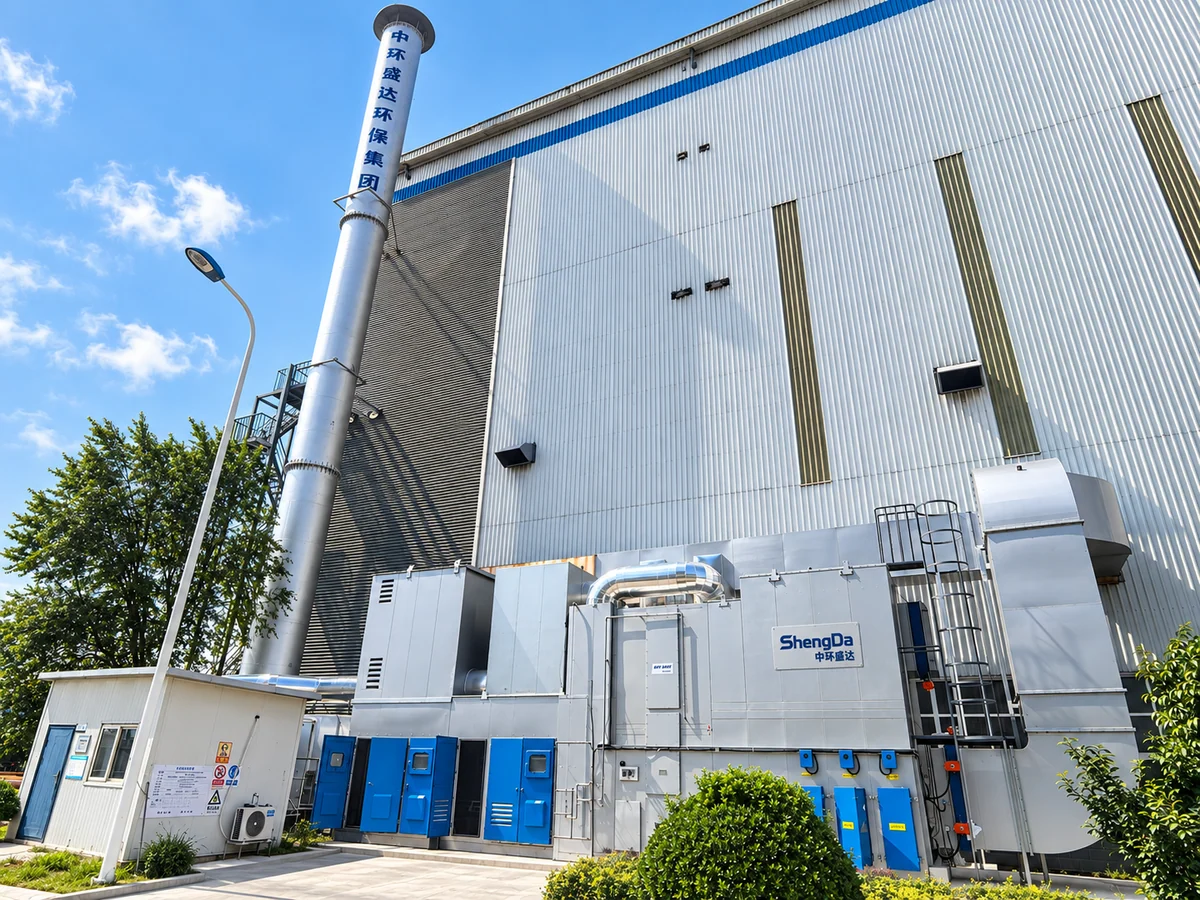

在既有厂房外侧，完成设备与管路衔接
设备布置要同时处理喷漆房排风接入、检修通道、基础和排气设施的位置关系。主机尺寸与现场可用空间应一起确认。
- 结合旧设施拆除范围安排新设备和风管连接。
- 把基础、线路、吊装及检修位置纳入施工计划。

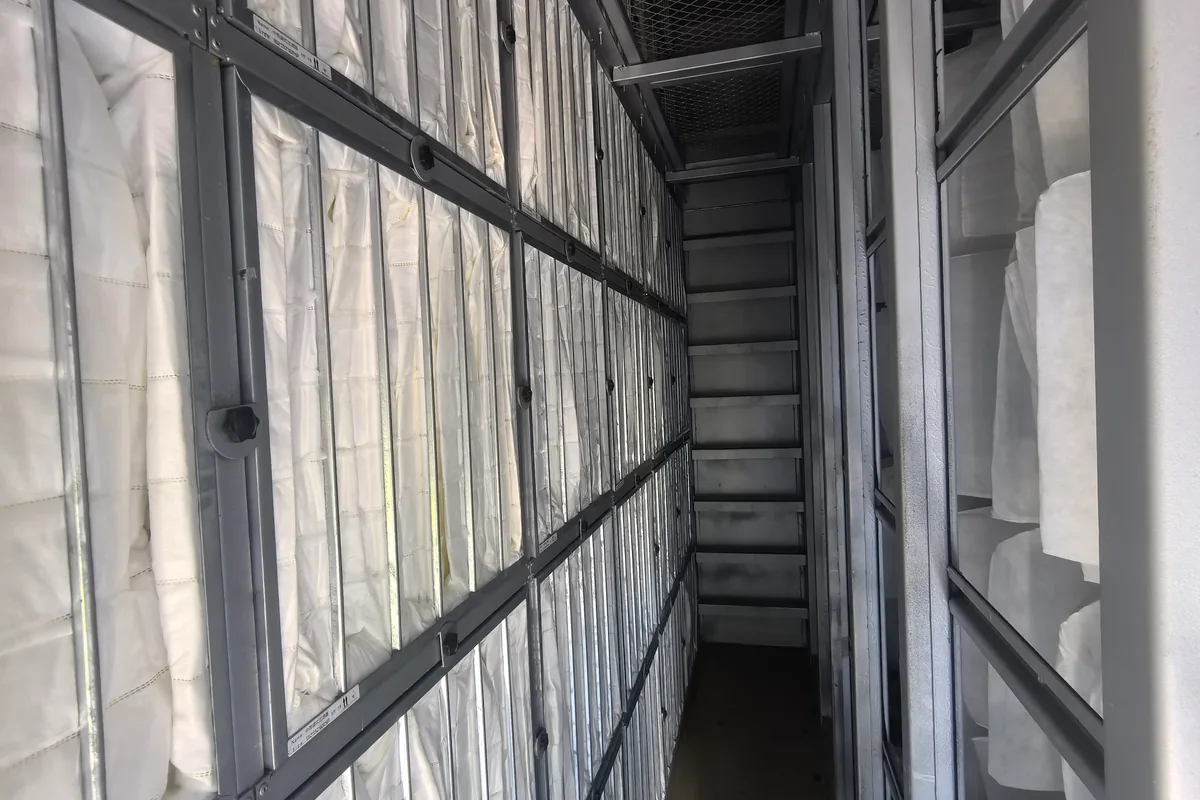

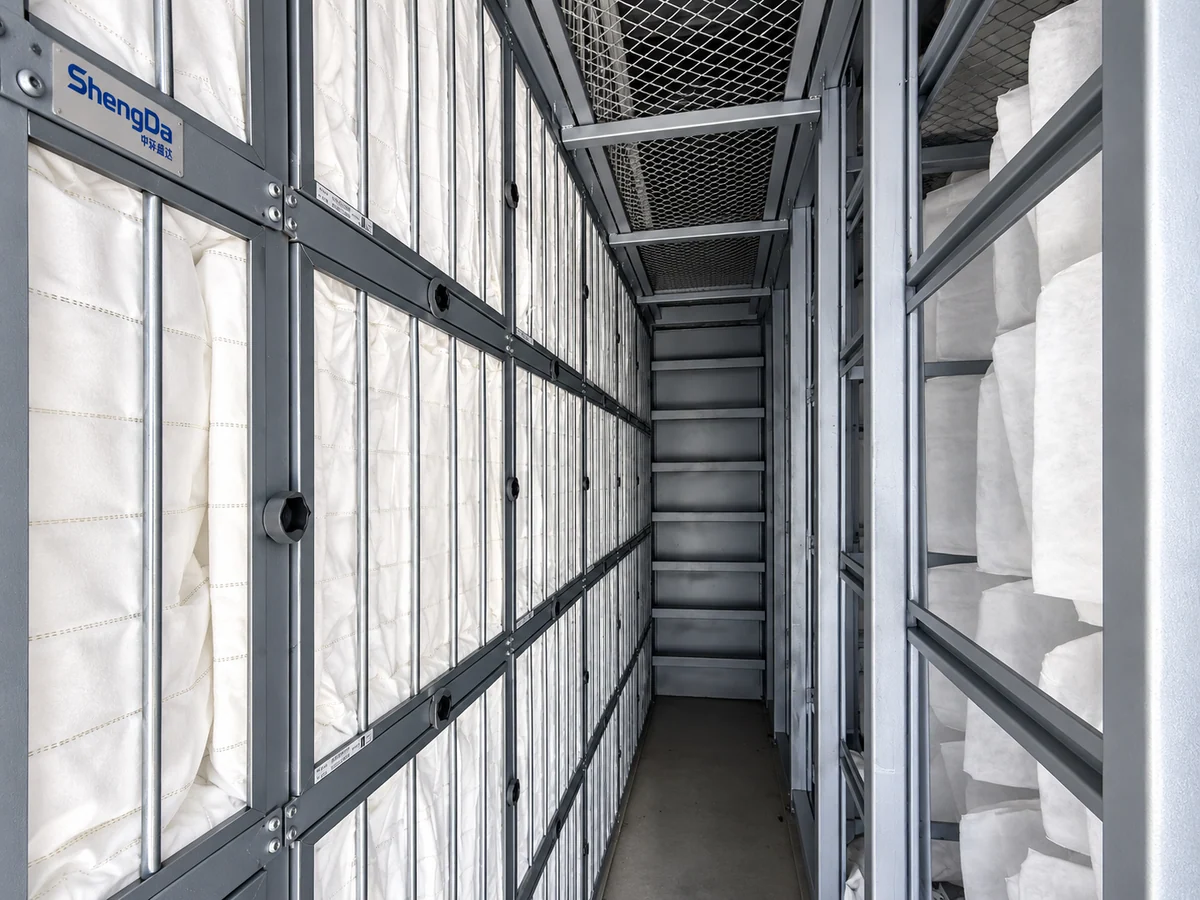

把漆雾和颗粒控制在转轮之前
喷漆废气中的夹带物如果进入蜂窝介质，容易增加阻力并影响吸附通道。滤材配置、密封与更换空间，需要在改造设计阶段一起考虑。
- 按喷涂方式、漆雾负荷和现有收集条件配置过滤。
- 运行维护结合压差变化、滤材状态及维护记录。

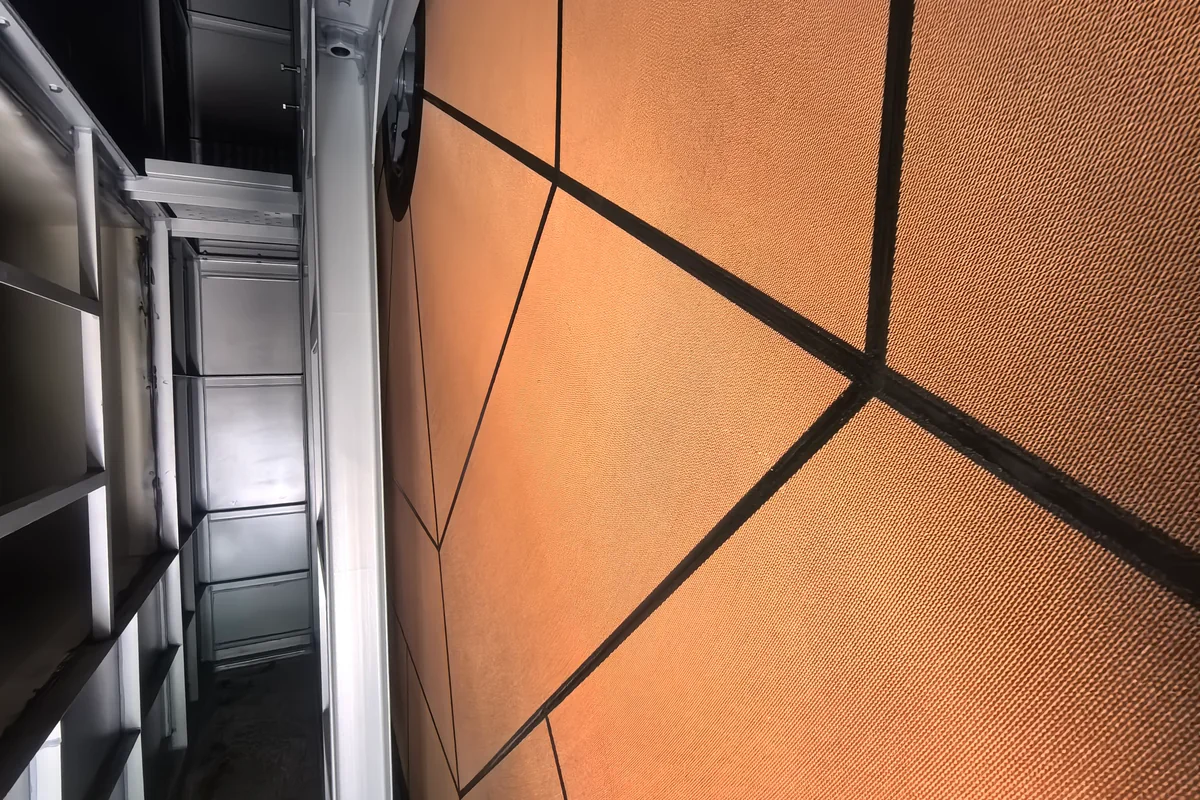

通过吸附与再生，把VOCs集中到较小气流中

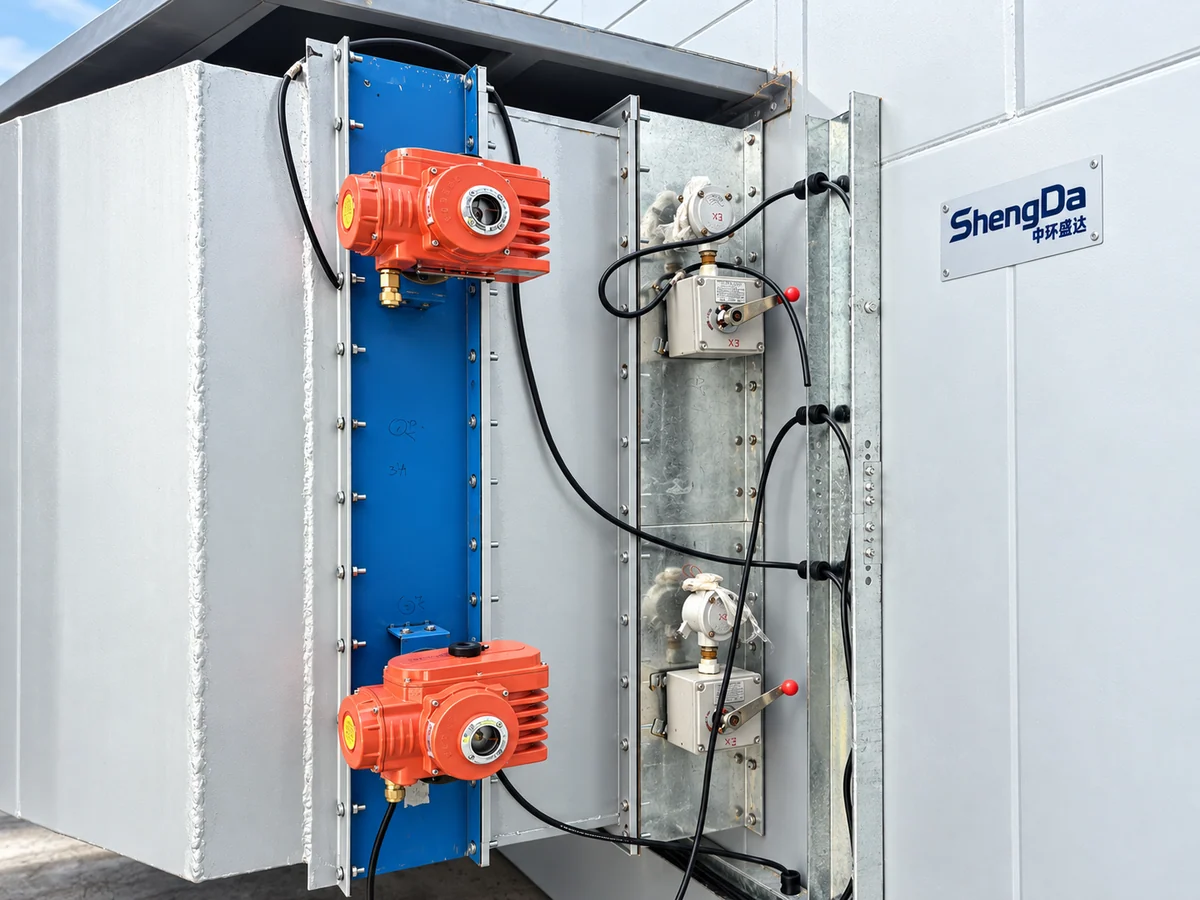

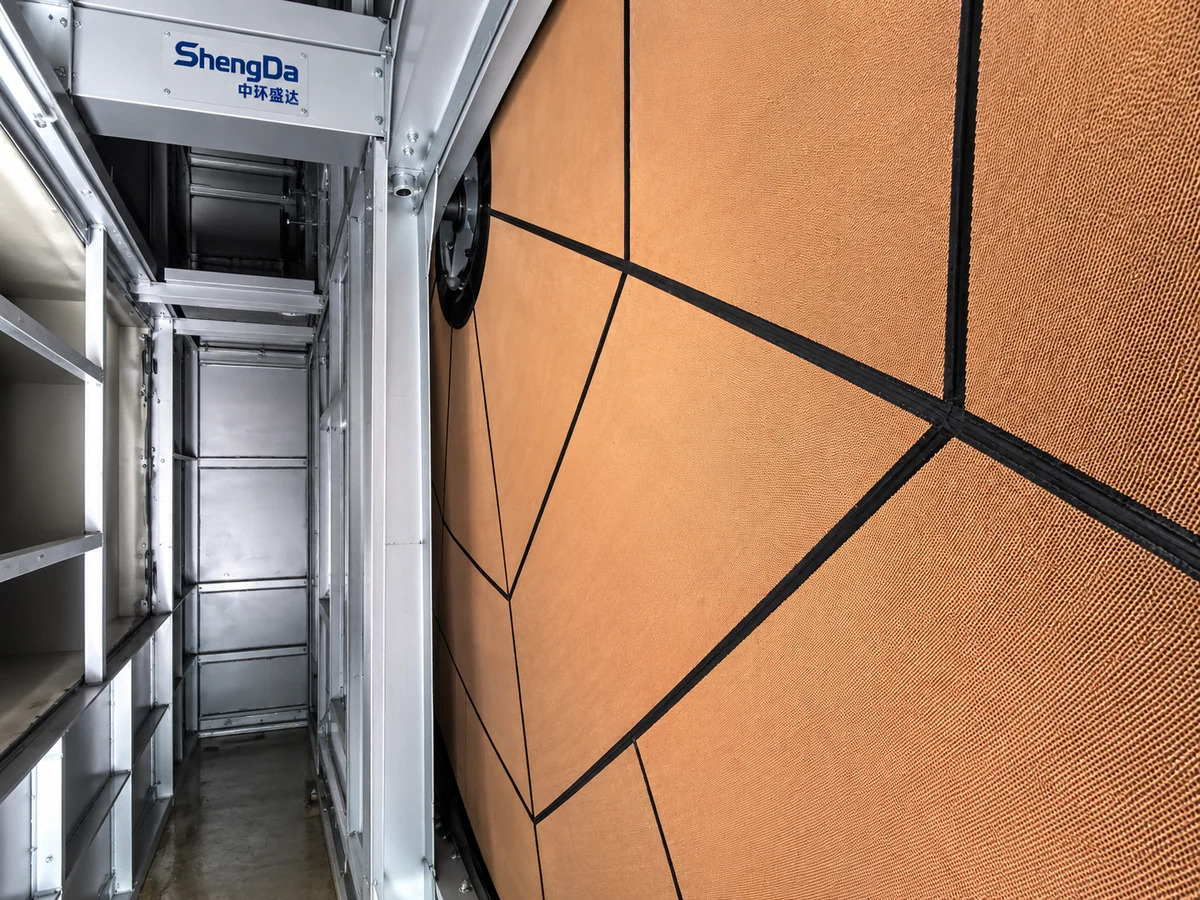

蜂窝介质随转轮运动，依次经过吸附、再生与冷却环节。维护中要关注介质、密封和驱动状态，保持分区气流按设计路径运行。
- 吸附主气流与脱附浓缩气各有对应的气量和负荷。
- 组分、温湿度及前处理状态共同影响吸附和再生。
浓缩气处理与设备控制，按同一工程配套

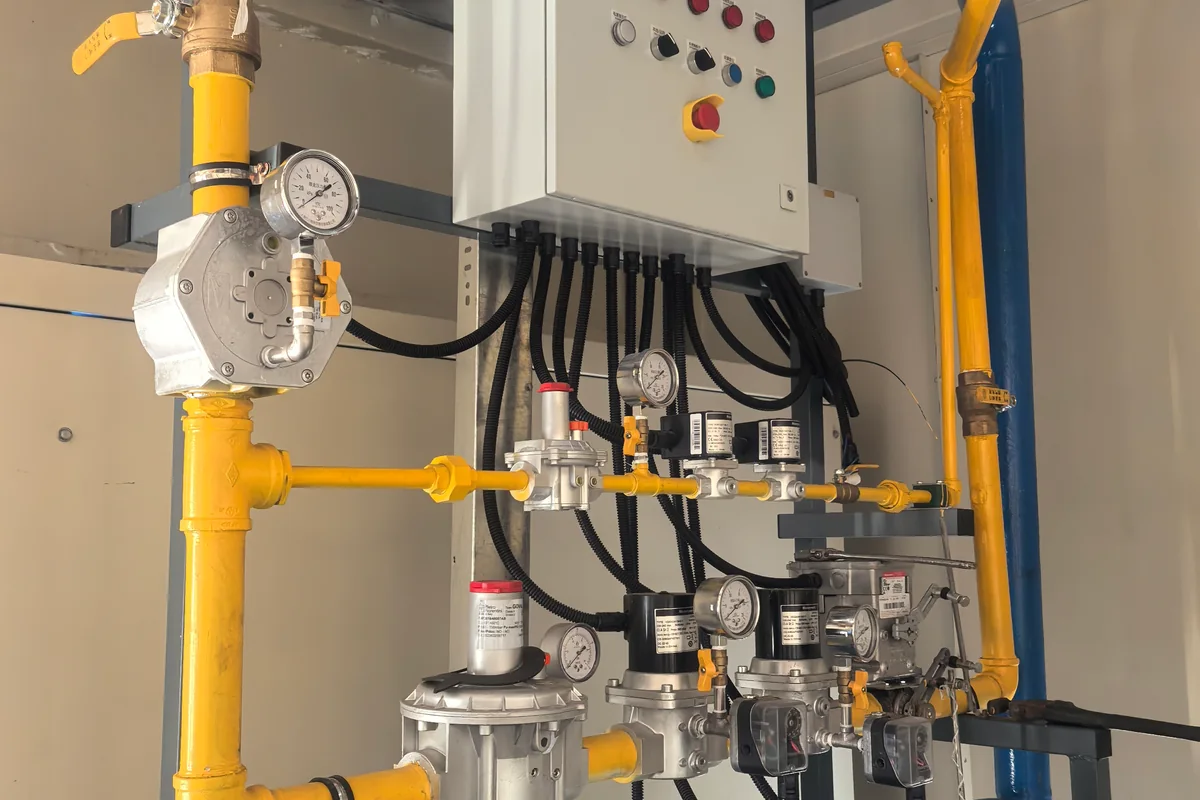

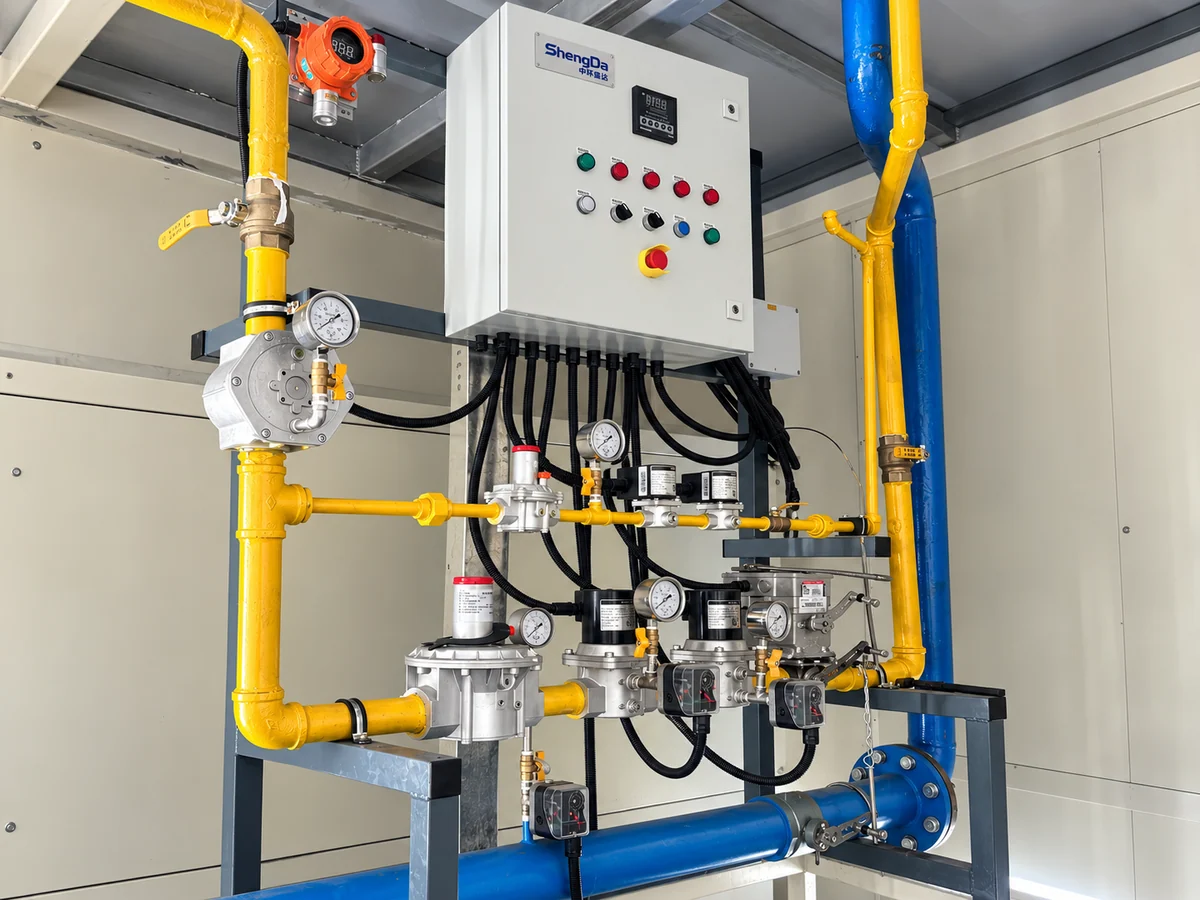

本项目采用CO催化氧化处理浓缩脱附气。燃气、加热、风机、转轮驱动及阀门信号需要按工程控制逻辑衔接，调试时核对启停顺序和相关保护功能。
- 催化单元根据浓缩气风量、组分和有机负荷配置。

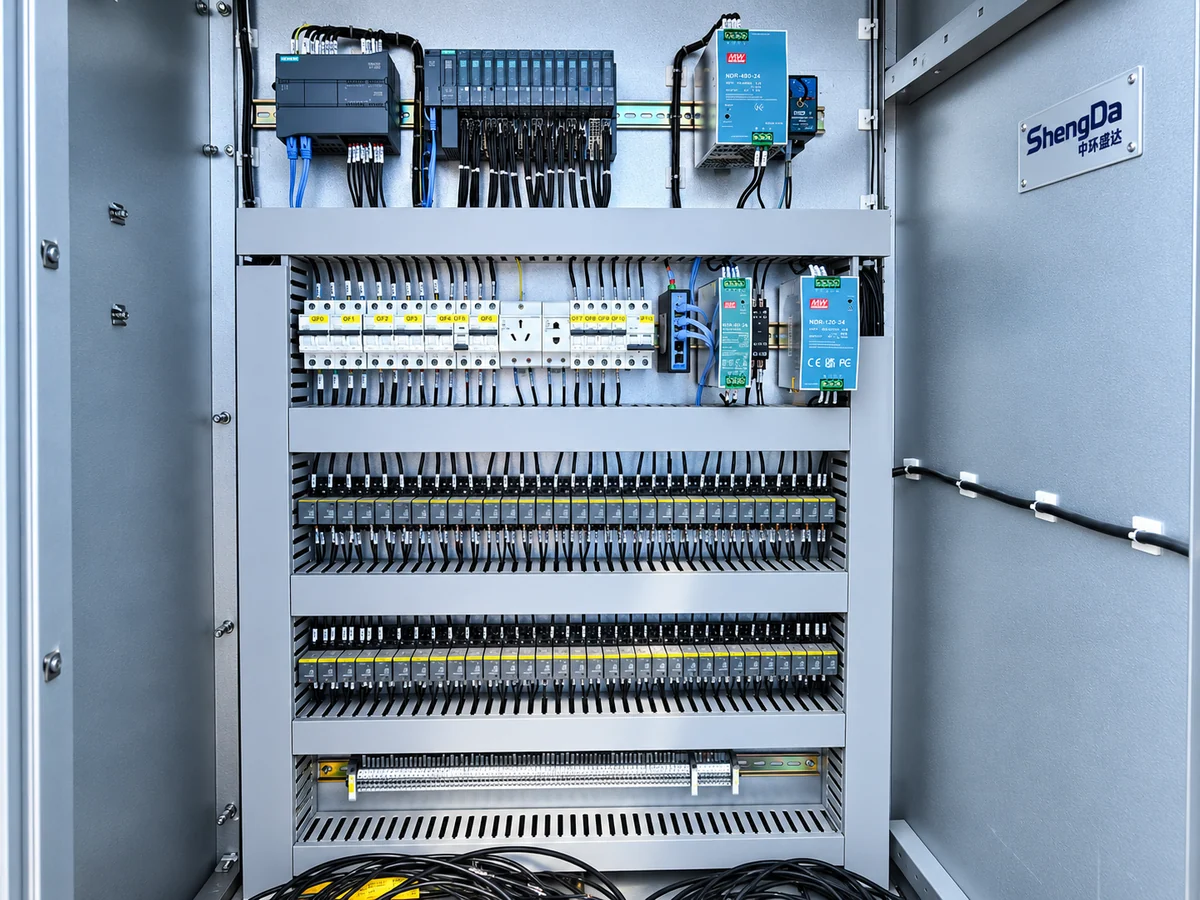

- 电控柜接线、现场仪表和设备动作一起核对。
点击现场照片，可放大查看设备细节。

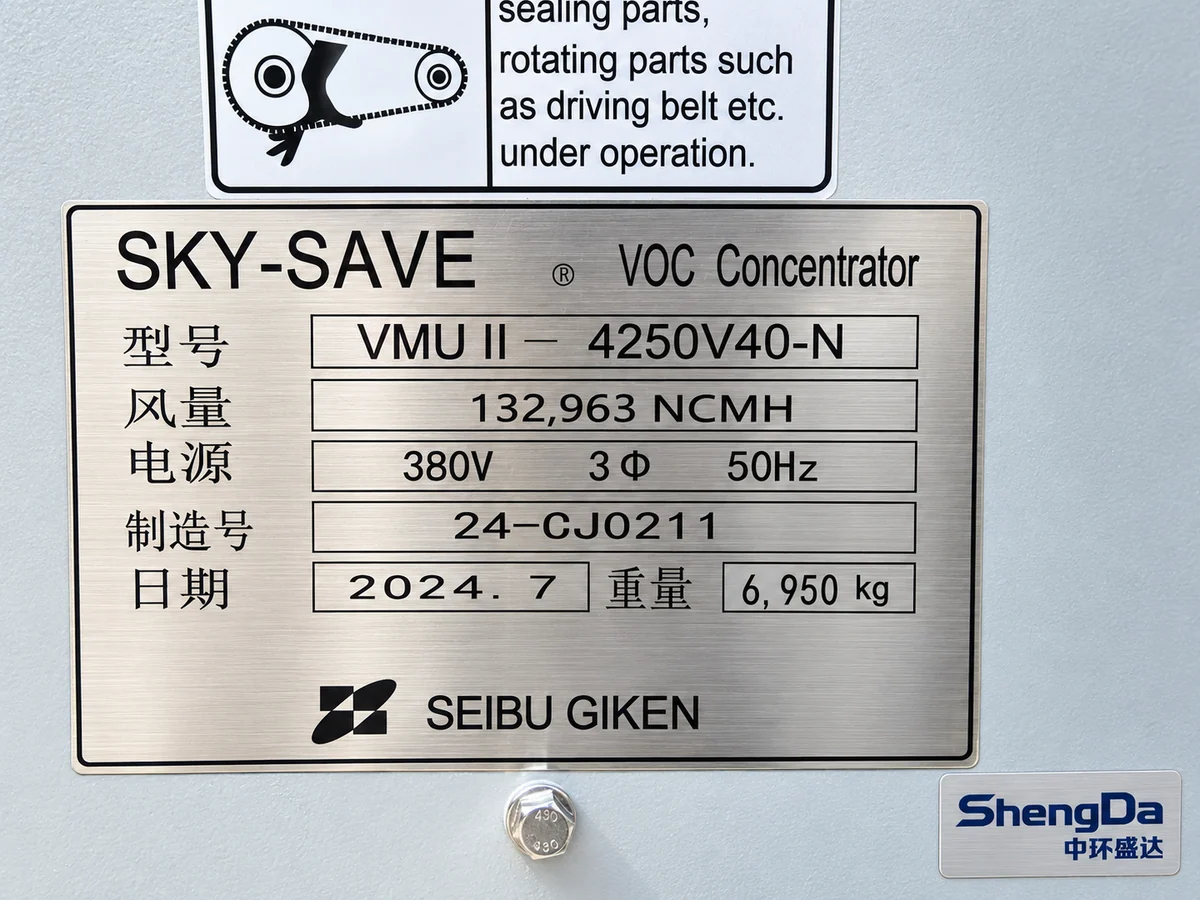

转轮设备参数
现场铭牌标注风量132,963 NCMH
这块铭牌对应项目中的沸石转轮浓缩设备。型号、风量及电源信息可用于设备识别和配套核对。
铭牌参数
| 参数 | 铭牌标注 |
|---|---|
| 设备型号 | VMU II－4250V40-N |
| 风量 | 132,963 NCMH |
| 电源 | 380 V / 三相 / 50 Hz |
| 日期 | 2024年7月 |
风量单位按铭牌保留。该参数属于转轮设备规格；喷漆房实际运行风量、催化单元处理风量，应分别查对应的设计和运行记录。
中环盛达工程内容
设备更新之外，把拆除、安装和配套衔接做好
项目范围包括系统方案设计、设备制造、原设施拆除、新系统安装调试、基础及配套线路施工，以及在线监测联网验收配合。
| 工程环节 | 具体工作 | 客户需要配合确认 |
|---|---|---|
| 旧设施拆除 | 划定拆除范围，与新设备安装位置衔接 | 保留设施、停产时间、吊装通道 |
| 设备制造与配套 | 过滤、沸石转轮、CO催化氧化及相关风管、电控 | 物料组分、排风量、设备区条件 |
| 基础与线路施工 | 基础、能源接入、控制信号和配套线路 | 承载、供电、供气及检修空间 |
| 安装与调试 | 系统连接、设备动作及控制逻辑核对 | 生产安排、联动条件和操作人员 |
| 监测与资料配合 | 在线监测联网验收配合 | 监测设施、数据接口及检测安排 |
项目公示计划工期为2024年6月21日至8月31日，既有现场记录为施工调试阶段。工程配套范围包含在线监测联网验收配合；最终检测与验收结果由对应项目报告记录。
同类项目怎么推进
先列清保留、拆除和新增设施，再安排停产切换
喷漆房改造可以先从三张清单开始：保留现有有效的收集与配套，拆除需要更新的设施，列明新增治理设备及基础、线路工程。这样能同时比较设备费用、施工量和对生产的影响。
盘点旧系统
记录喷漆房、风管、风机、过滤、末端设备与在线监测的现状。
确认废气条件
整理涂料与稀释剂SDS、排风量、班次及已有检测数据。
划分改造范围
明确保留、拆除、新增设施，以及基础、供气供电和控制接口。
安排施工切换
结合停产窗口确定拆装、吊装、接管、调试与生产恢复顺序。
前处理细节可查看沸石转轮进气预处理要求；完整准备步骤见喷漆房VOCs治理设施升级改造指南。
客户常问
喷漆房废气改造，客户常问的六个问题
天津重工喷漆房采用什么VOCs治理工艺？
一重集团天津重工有限公司金属结构厂喷漆房采用前端过滤、沸石转轮浓缩与CO催化氧化。过滤控制漆雾和颗粒夹带，转轮从主气流中吸附VOCs，脱附形成的浓缩气送至催化氧化单元处理。中环盛达负责系统设计、设备制造、旧设施拆除及新系统安装调试等工程。
沸石转轮后的全部风量都进入催化氧化吗？
转轮吸附区的主气流与脱附浓缩气属于不同气路。净化后的主气流进入排放路径；较小风量的热风将VOCs从转轮介质中脱附出来，再送入催化氧化单元。催化单元应按浓缩气风量、浓度和有机负荷选型。
照片上132,963 NCMH代表什么？
132,963 NCMH是现场沸石转轮设备铭牌标注的风量，型号为VMU II－4250V40-N。这个数值用于识别转轮设备规格，不是本项目喷漆房实测排风量，也不是催化氧化单元处理风量；现场风量应结合运行状态和测量记录判断。
喷漆废气进入沸石转轮前为什么需要过滤？
漆雾和颗粒物会附着在过滤材料与蜂窝介质上，增加阻力并影响吸附通道。改造时应根据涂料、喷涂方式、漆雾负荷和原收集设施确定过滤组合，同时安排滤材更换、压差观察和检修通道。
旧喷漆房改造需要更换哪些设备？
先检查原收集罩、风管、风机、过滤设施、电控、基础和监测接口，再形成保留、拆除、新增清单。本项目范围包括旧治理设施拆除、转轮与催化氧化系统安装调试、基础及配套线路施工，以及在线监测联网验收配合。
咨询同类喷漆房改造，需要准备哪些资料？
提供喷漆房尺寸及排风量、涂料和稀释剂SDS、同时喷涂工位、生产班次、旧设备与管路照片、已有检测报告和计划停产时间。中环盛达据此比较设备配置、施工安排及改造工程范围。
您的喷漆房也准备升级废气治理设施？
提供旧设备照片、喷漆房排风量、涂料与稀释剂资料，以及允许停产的时间，中环盛达帮您梳理改造范围和设备配置。
