项目概况
围绕车体、人员和气流，把喷漆房作为一套工程来设计

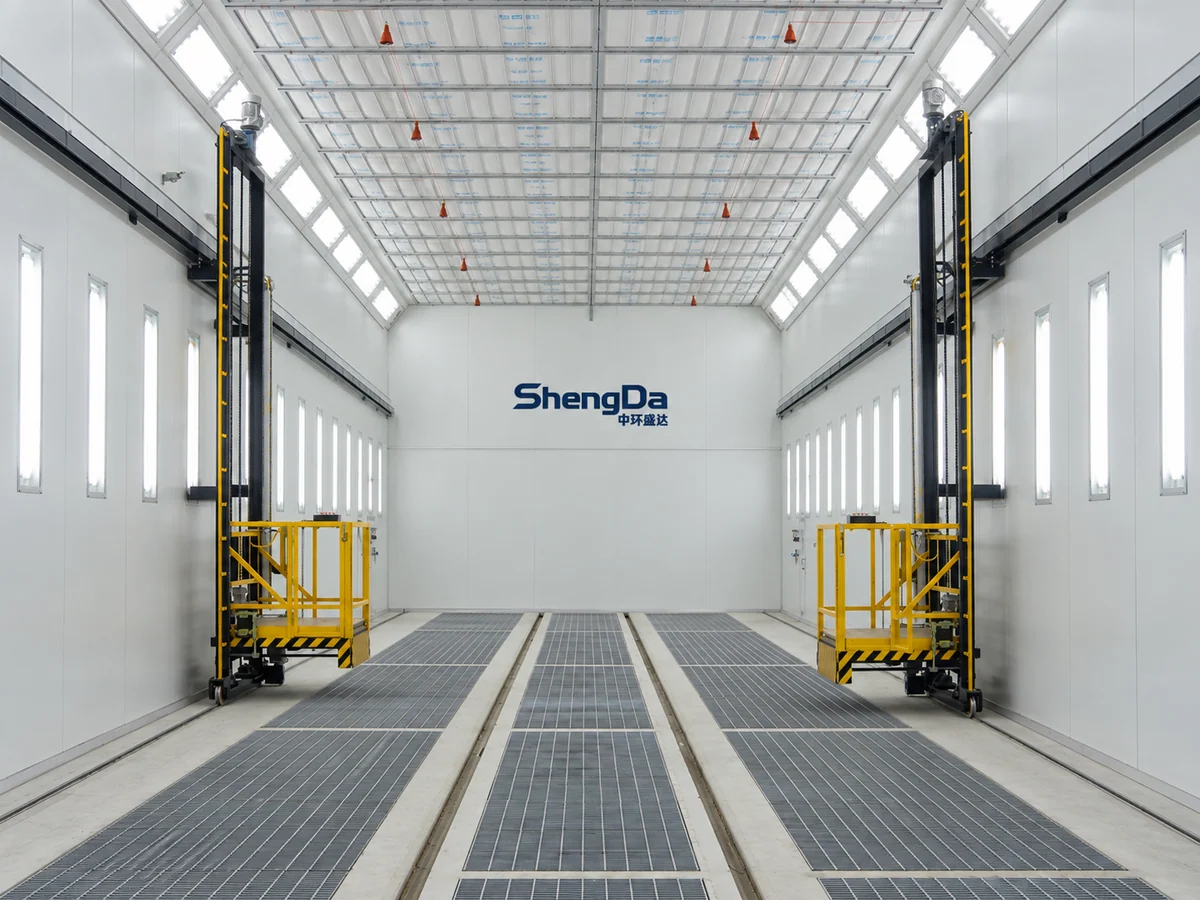

轨道车辆车体长、侧面作业范围大，房体布置需要同时考虑车辆进出、侧面喷涂、顶部作业、照明和送排风。中环盛达承担该喷漆房工程的设计、制造、安装与调试，现场图片展示长向轨道通道、两侧升降平台及房内配套。
- 应用行业
- 轨道车辆制造与涂装
- 应用工序
- 长大轨道车辆车体喷涂
- 系统配置
- 固定喷漆房、送排风、作业平台与车辆通道
- 中环盛达交付范围
- 设计、制造、安装与调试
长大车体的作业布置
车进得来、两侧够得着，喷涂过程才容易组织
铁路喷烤漆房的设计，首先要把车体占用的空间和人员需要的空间放在同一张布置图上。车体进入房内后，轨道、平台、房门、照明与送排风仍要各自发挥作用。
车辆进出与定位
轨道与车间运输路径衔接，房门净空同时容纳车体和转运工装；两端留出定位、通行及操作空间。
两侧与高处作业
平台沿车体两侧布置，按车体侧面和上部的作业部位安排覆盖范围，避免平台、车体和房体相互干涉。
气流与照明配合
车体进入后会改变房内气流和光照条件，送排风组织与灯具布置需要按实际作业状态一起考虑。
从现场看工程细节
沿着车辆通道，看看喷漆房里怎样安排作业
以下为铁路车辆涂装现场的不同车体与房内视角，分别展示进出通道、作业平台、照明及轨道地沟。点击图片可放大查看细节。

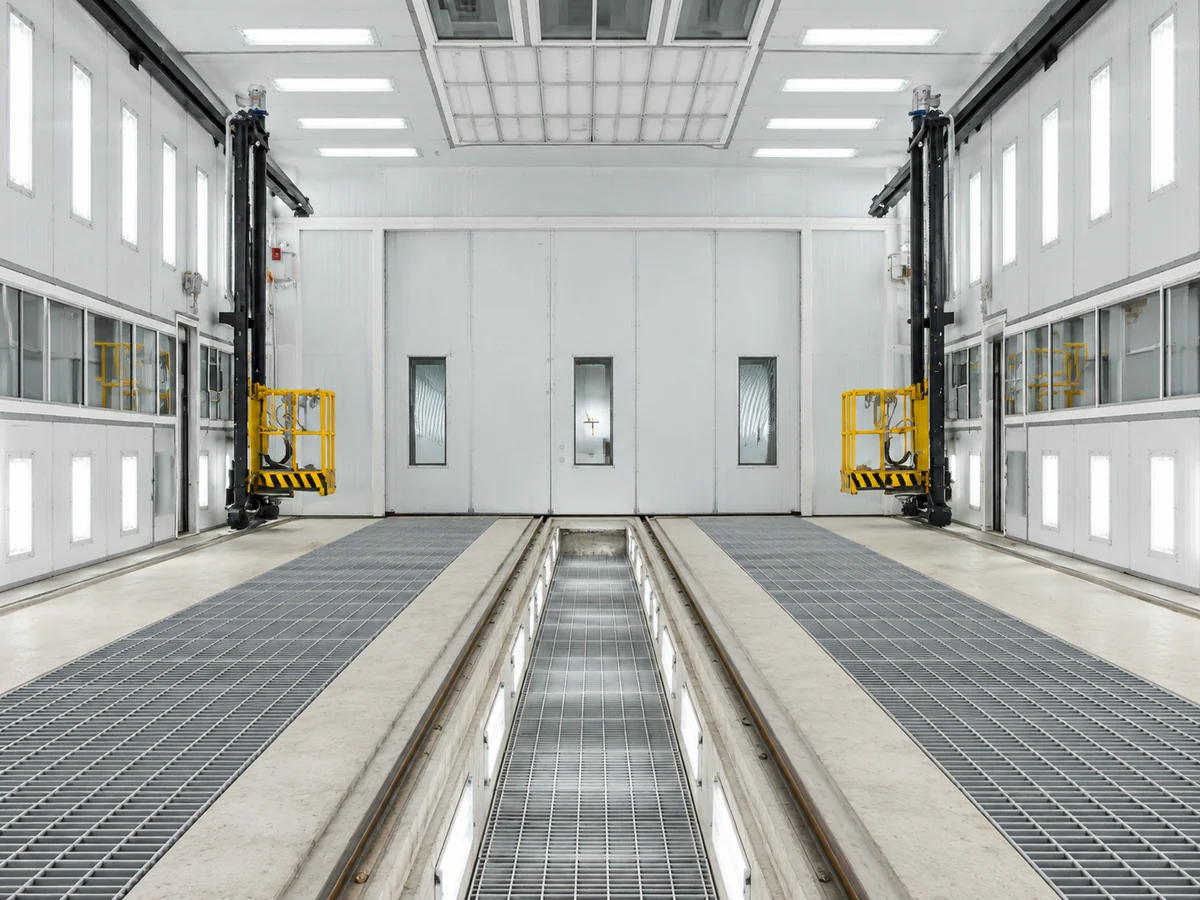

房门尺寸，要和车型、轨道及转运工装一起确定

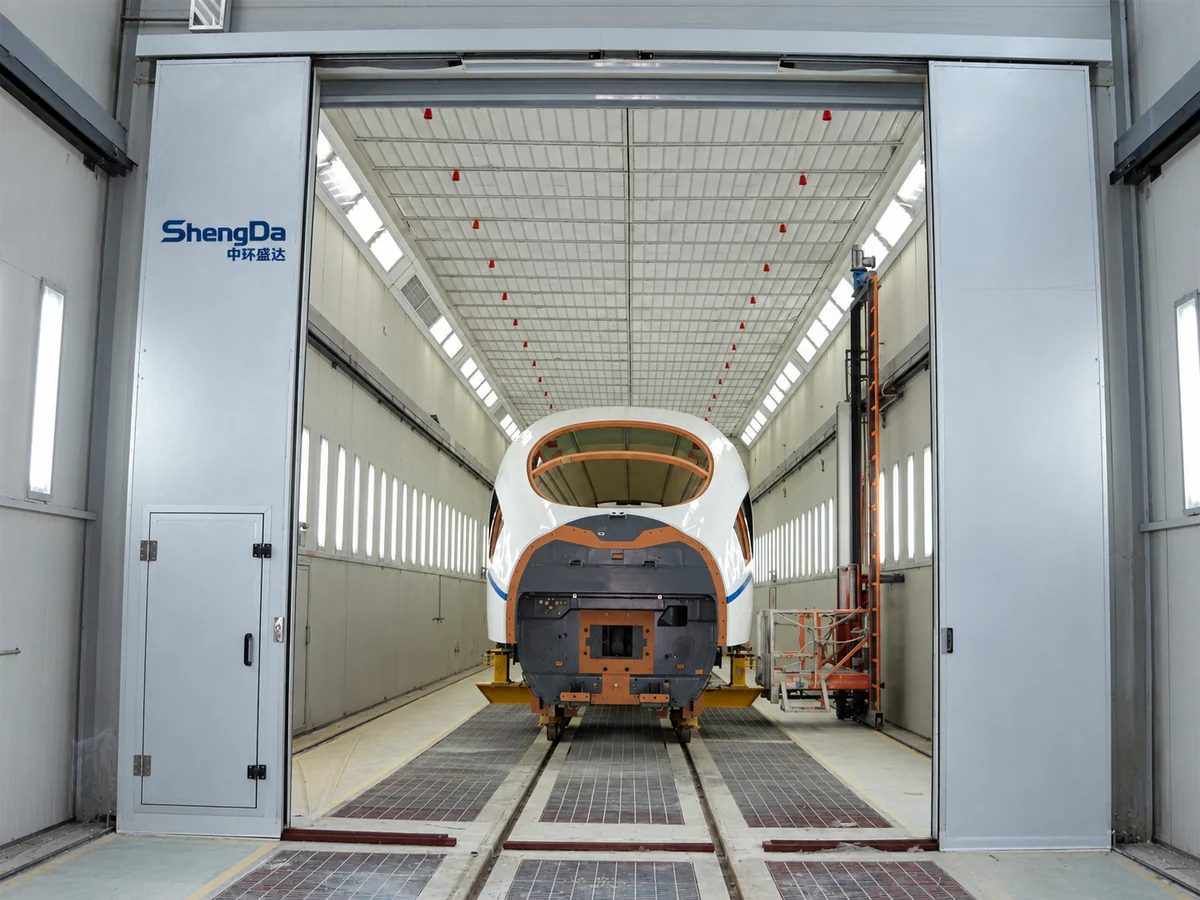

照片中的车头进入房体后，两侧仍保留作业区域。方案设计需要同时查看车辆最大轮廓、运输工装和门洞，避免只按车体尺寸确定房门。
- 确认车辆进入、退出的方向与厂内运输路径。
- 把车体两端操作余量纳入房体长度。
- 检查开门状态与平台、风管及车间设施是否干涉。

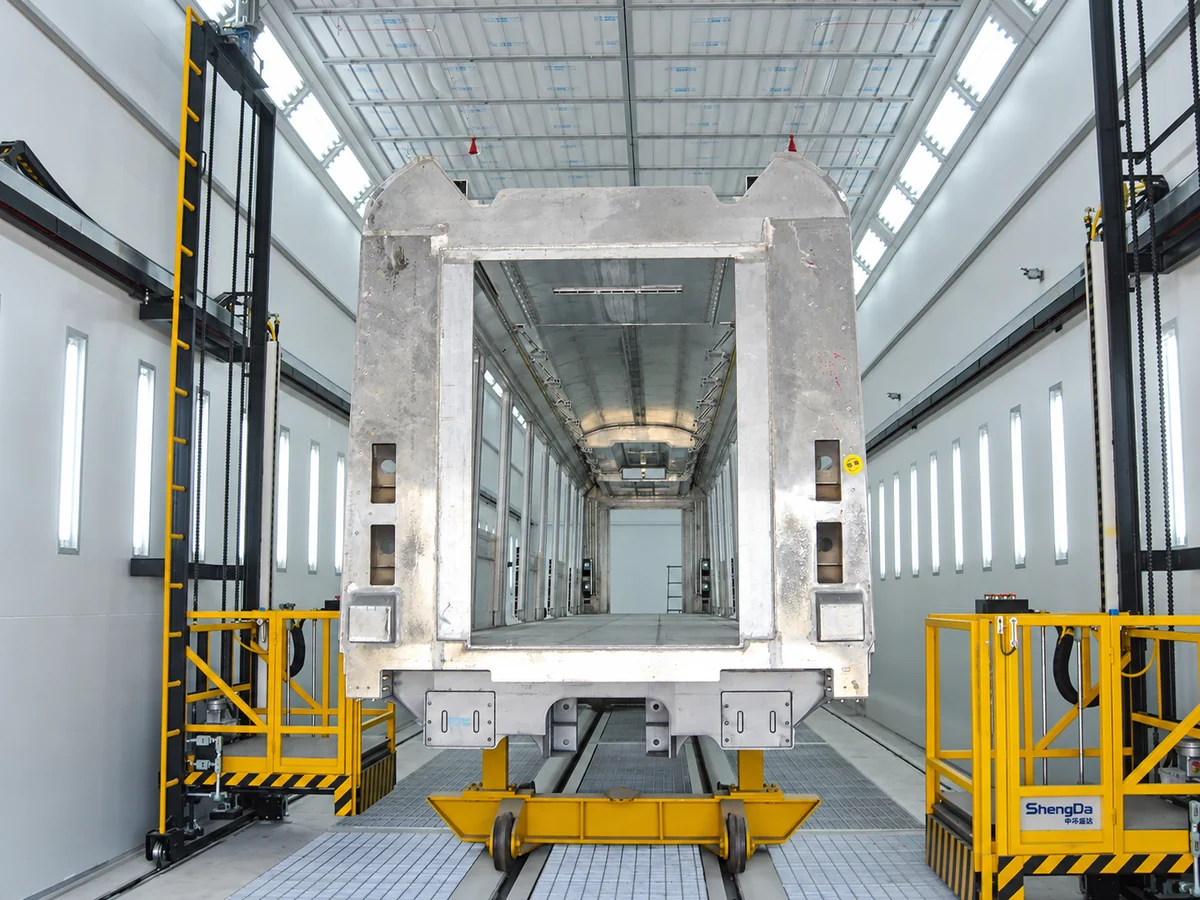

围绕整段车体安排操作位置
长车体的门窗、侧面和上部轮廓分布在不同高度。作业空间既要考虑人员能否到达，也要考虑喷枪、软管与平台运动时需要的余量。

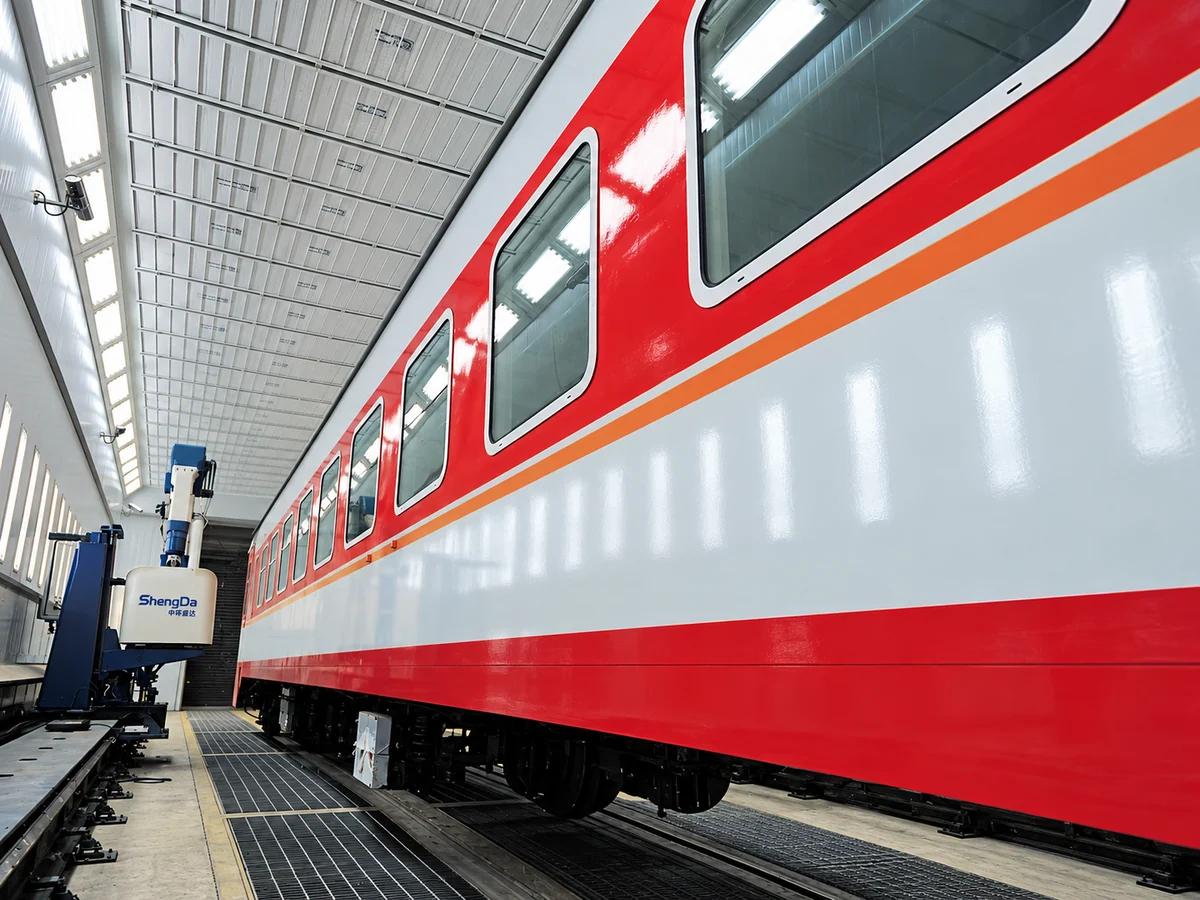

让不同高度的车体表面都便于观察
现场侧壁和上部设置了多处照明。照明布置需要与车体轮廓、平台停靠位置配合，减少作业面被车体或平台遮挡的情况。
- 侧面观察：覆盖大面积车身与门窗周边。
- 上部观察：结合车体顶部、圆弧面及平台高度安排。
- 维护空间：灯具、过滤材料及房内设施要便于检查和清理。

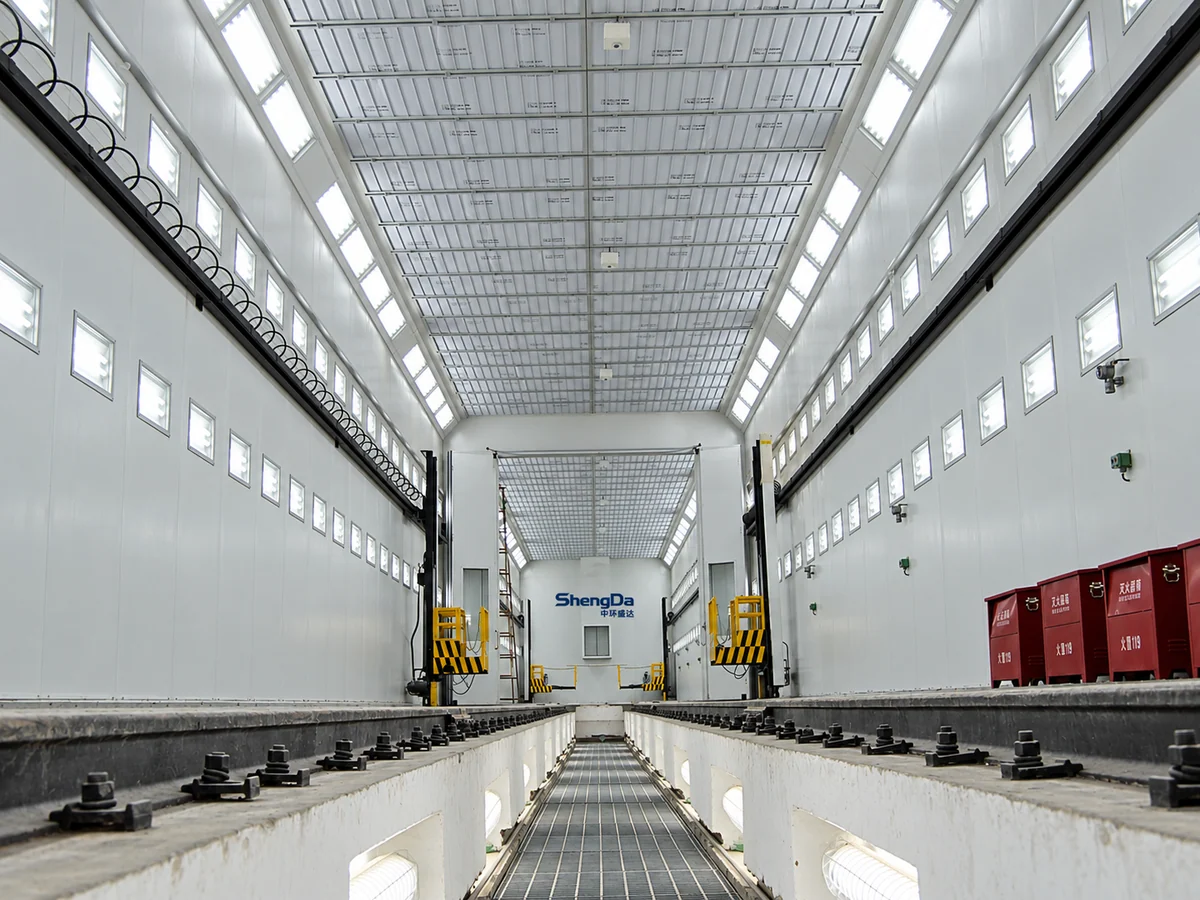

土建、轨道和设备安装，需要提前对好接口
轨道标高、地沟位置和格栅范围在施工前就需要协调。地面设施既要满足车辆运行，也要考虑人员通行、清理维护及送排风配套。
房体与废气治理配套
喷漆房负责组织作业和收集，后端系统负责处理废气
喷漆房、漆雾预处理和VOCs治理应连起来设计。房内格栅、通风设施与有机废气处理设备承担不同任务，比较方案时要把各段工程范围列清楚。
| 工程环节 | 主要解决的问题 | 方案阶段需要核对 |
|---|---|---|
| 房体与作业平台 | 车辆进出、定位和不同高度的涂装操作 | 车体外形、工装尺寸、平台覆盖范围、房门净空 |
| 送排风与漆雾预处理 | 组织房内气流，收集并预处理含漆雾废气 | 有效通风区域、车体遮挡、同时喷涂工位、过滤与管路阻力 |
| 后端VOCs治理 | 处理挥发性有机物，衔接排放与监测要求 | 废气风量、浓度、组分、温湿度及每日运行时间 |
| 烘干配套（按工艺选配） | 满足涂料规定的干燥或固化过程 | 涂料工艺温度、保温时间、热源条件和工位占用时间 |
以上是同类喷烤漆房方案的配套关系。本案例展示房体与作业设施；后端废气设备的配置应以具体项目方案为准。大风量、低浓度且组分适合吸附的涂装废气，可比较转轮浓缩组合路线；其他工况则需结合组分与负荷选择。进一步查看喷漆房废气系统改造方法和VOCs治理工艺选型。
中环盛达工程交付
把房体、作业设施和现场接口一起落实
中环盛达承担本项目的设计、制造、安装与调试。对长大车辆喷漆房，工程配合需要贯穿设备方案和现场实施全过程。
设计
围绕车型与工序安排房体、车辆通道、作业平台、照明及送排风配套。
制造
按工程配置组织房体和配套设备制造，衔接运输与现场安装条件。
安装
协调轨道、地沟、房门及设备接口，让车辆运输与房内操作空间连贯。
调试
围绕设备运行、平台动作及配套系统开展调试，衔接现场使用要求。
方案与费用比较
先明确这六项，喷烤漆房报价才有可比性
同样叫“铁路喷烤漆房”，房体、平台、热源、土建和废气处理的供货范围可能不同。中环盛达会结合以下资料梳理设备配置和工程费用：
| 您提供的资料 | 影响的设计与费用 |
|---|---|
| 车体最大长、宽、高及转运工装 | 房体规模、门洞、轨道衔接和操作余量 |
| 喷涂部位、作业高度与人员安排 | 平台覆盖范围、照明布置和作业配套 |
| 每日产量、班次和工序时间 | 工位数量、喷烘一体或分设方案、车辆周转 |
| 涂料、稀释剂SDS及烘干工艺 | 通风、预处理、热源和后端治理路线 |
| 厂房平面、能源与地面条件 | 房体安装、轨道地沟、供电供热和施工范围 |
| 现有风机、风管及治理设备资料 | 可继续利用的设施、改造接口和新增设备费用 |
新建项目先看整套布置，改造项目先看现场接口。可以从车体外形图和几张现场照片开始，联系中环盛达沟通喷烤漆房方案。
客户常问
铁路车辆喷烤漆房，选型前常问的六个问题
铁路车辆喷烤漆房与普通汽车喷漆房有什么不同？
主要差别在长大车体的通行和作业组织。除车体长宽高外，还要考虑转运工装、轨道衔接、车体两端余量、侧面平台行程和顶部作业空间。房体、照明、送排风和平台应随车型与工序一起设计，不能只把普通汽车喷漆房按比例放大。
两侧升降作业平台主要解决什么问题？

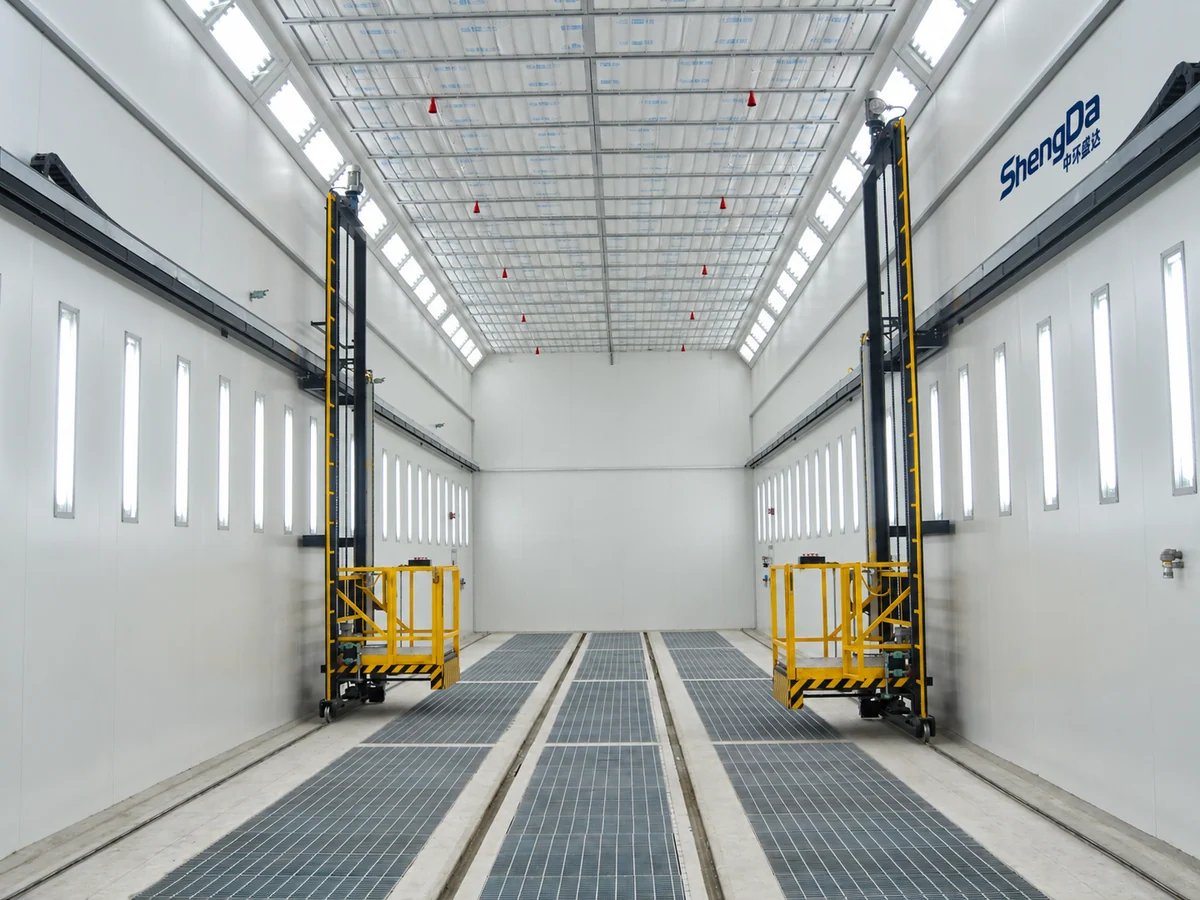

平台让人员随车体不同高度安排作业位置，减少反复搬动脚手架的需求。现场照片展示车体两侧的黄色平台。选型时应核对作业高度、沿车体长向覆盖范围、平台载荷、距车体间隙和运动保护，具体行程按项目布置确定。
喷烤漆房的长度和风量怎么确定？
房体长度需要容纳车体、转运工装及两端操作余量；宽度和高度还要计入平台及人员作业空间。风量应结合有效送排风面积、气流方向、工件遮挡、涂料用量和同时作业条件计算，再校核过滤与管路阻力。仅凭车辆长度或现场照片不能直接确定风机风量。
地面格栅能直接去除VOCs吗？
不能。格栅属于房内地面和气流配套结构；漆雾预处理处理涂料颗粒，VOCs治理处理挥发性有机物，两者承担不同任务。后端路线需按实际风量、浓度、组分、温湿度和生产班次选择，不能把格栅或漆雾过滤当成完整有机废气治理系统。
喷漆和烘干可以使用同一个房体吗？
可以按涂料工艺和生产节拍设计喷烘一体或分设工位。两种方案对占用时间、热源、送排风及控制方式的要求不同；烘干温度和保温时间按所用涂料的工艺文件确定。中环盛达在方案阶段把喷涂、流平、烘干和车辆转运一起比较。
向中环盛达咨询喷烤漆房，需要提供什么？
先提供车体最大外形尺寸、轨道与厂房平面、现场照片、涂料及稀释剂资料、每日产量和班次；有烘干要求时再提供涂料的温度与时间要求。已有设备改造可补充风机铭牌、风管与废气治理设备照片，用于比较可利用设施和新增工程范围。
您的车体尺寸和涂装节拍，适合怎样的喷烤漆房？
发送车体长宽高、车间平面和现场照片，说明喷涂工序、涂料类型及是否需要烘干。中环盛达协助安排房体、平台、车辆通道和废气治理接口，再形成设备配置与工程报价。
