催化燃烧设备利用适配催化剂处理有机废气,可采用直接催化或活性炭吸附脱附+催化氧化。中环盛达介绍两种工艺的设备组成、气路切换、主风量与催化单元区别,并提供案例和运行费用比较。

更新日期:2026-09-22

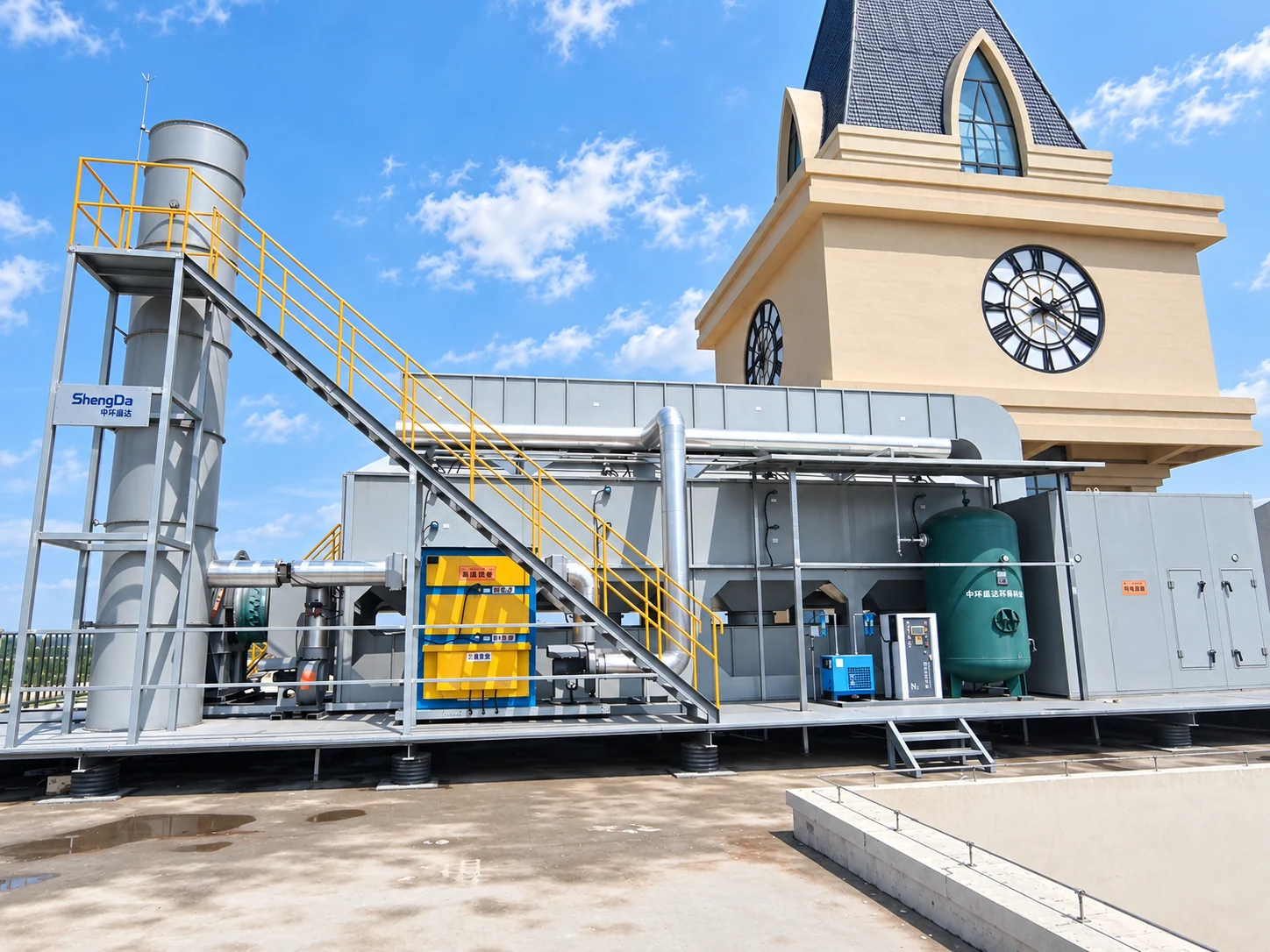

带黄色检修护栏的活性炭吸附脱附与催化燃烧设备全景
活性炭吸附脱附与催化燃烧设备现场,可见主体箱体、黄色检修护栏、平台、风管和配套单元的整体布置。
组合系统净化目标≥ 95%
组合系统主风量10,000~200,000 m³/h
组合主风入口浓度20~100 mg/m³
工艺路线直接催化 / 吸附脱附
反应条件按组分与催化剂核定
系统组成过滤·吸附·脱附·催化

PRODUCT OVERVIEW

催化氧化设备与吸附脱附系统怎样工作?

催化氧化利用适配催化剂降低有机物氧化反应所需温度。废气可在完成过滤等预处理后直接进入催化单元,也可以先经活性炭吸附浓缩,再将小风量脱附气送入催化炉处理;两条路线的设备组成、运行方式和适用边界不同。

对低浓度、大风量废气,组合系统通常让生产废气通过在线吸附箱,净化气由主风机排出;达到切换条件的吸附箱与主风路隔离,再由小风量热气完成脱附,形成的浓缩气进入催化氧化单元。多箱体轮换可使吸附与脱附处理连续衔接。

成套吸附脱附系统包括预处理过滤、吸附箱组、脱附加热与风机、催化炉、换热器、切换阀组和电气控制。中环盛达按生产排风与脱附处理两条气路配置设备;10,000~200,000 m³/h为组合系统主处理风量范围,催化炉按脱附气量与有机负荷另行选型。

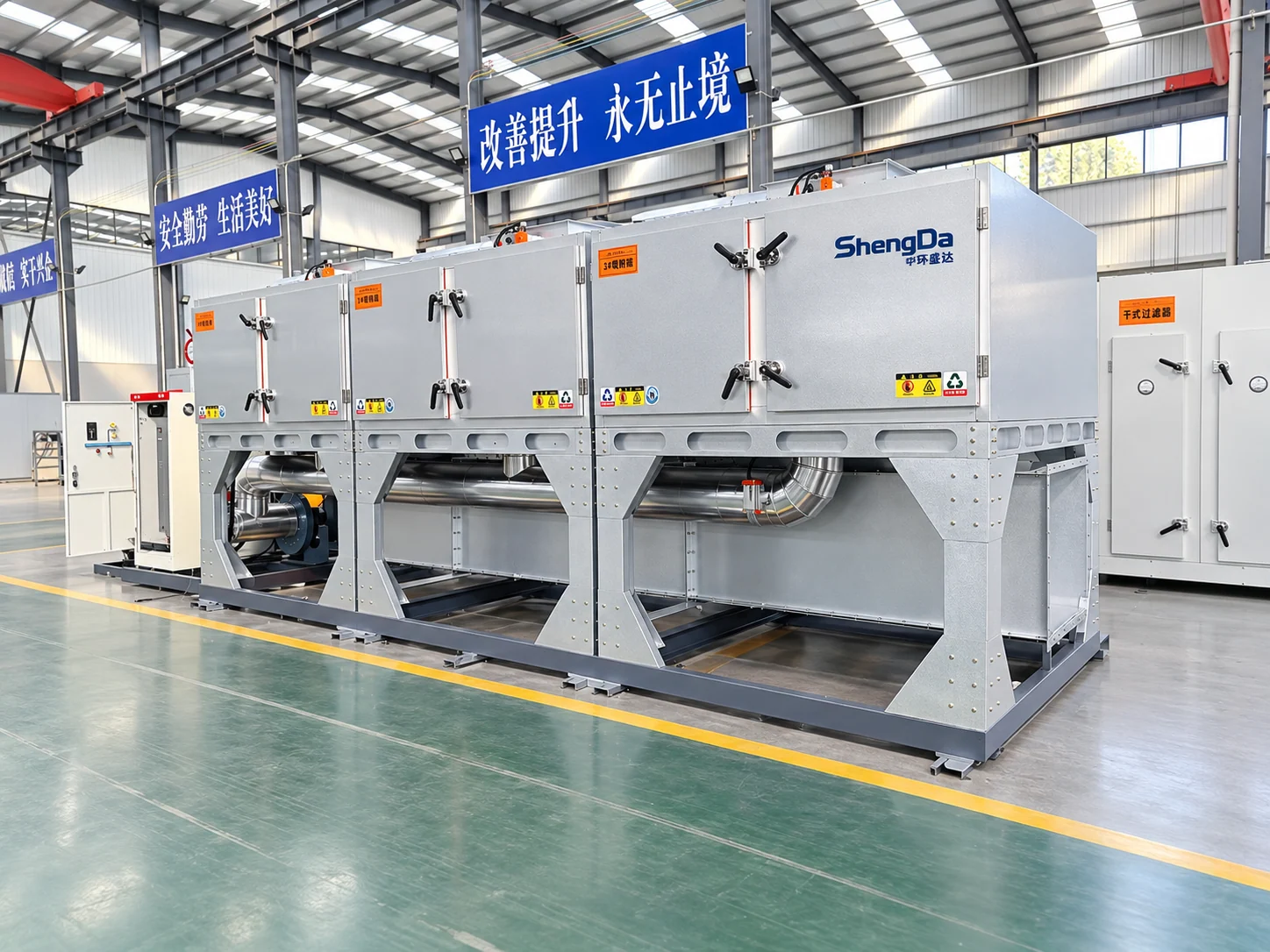

活性炭吸附脱附与催化燃烧设备正面全景

PROCESS PRINCIPLE

工作原理与气路切换

吸附脱附催化氧化系统同时存在两条功能不同的气路:生产运行时的大风量吸附主风路,以及吸附材料再生时的小风量脱附催化回路。两条气路通过阀组隔离和切换,不能把主处理风量直接当作催化炉入口风量。

多箱体系统按吸附时间、压差、出口变化或项目设定条件轮换运行。正在吸附的箱体保持主风路畅通;需要再生的箱体先与主风路隔离,完成热风脱附、催化氧化、冷却和复位后再返回吸附状态。

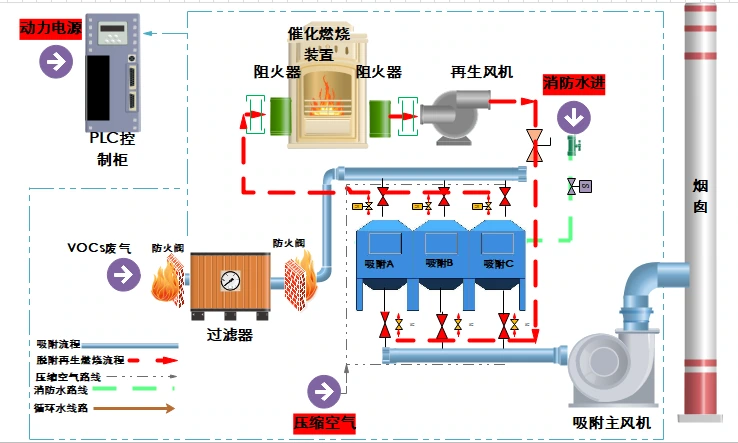

活性炭吸附脱附与催化燃烧系统工艺流程图
活性炭吸附脱附与催化燃烧工艺流程示意,用于说明废气吸附、热风脱附、浓缩气催化氧化和净化气排放之间的衔接关系。

收集、过滤与在线吸附

生产废气先通过与粉尘、漆雾、油雾或液滴相匹配的预处理,再进入处于吸附状态的箱体。适配 VOCs 被吸附材料截留,净化气由主风机送往排气设施;其余箱体可处于待机、脱附或冷却状态。运行中应同时观察过滤段与吸附箱压差、主风量和出口变化。

箱体隔离、热风脱附与浓缩

达到切换条件的吸附箱先关闭主风进出口并确认阀位,随后由脱附风机组织小风量热气穿过吸附层,使已吸附的有机物解吸并进入脱附气流。原本分散在大风量中的 VOCs 被转移到较小气量中,为后续催化氧化创造相对稳定的入口条件。

催化氧化与热量利用

浓缩脱附气经预热后进入催化床,在催化剂适配的温度、空速和氧含量条件下完成氧化。系统可按设计回收催化出口热量,用于预热脱附气或维持再生;燃烧器或电加热根据床层温度与有机物负荷补热,并受超温、压力和风机状态联锁控制。

冷却复位与箱体轮换

脱附结束后,箱体先停止加热并按控制程序通入冷却气,待吸附层温度降至允许范围、阀位与压力确认正常后再返回吸附主风路。其他箱体在此期间继续吸附,系统按设定顺序重复“吸附—脱附—冷却—复位”的循环。

气路切换与安全联锁要点

  • 主风机和生产排风系统稳定运行后,才能让待处理废气进入吸附主风路;过滤堵塞、主风量异常或排放侧故障时,应按控制逻辑报警或停机。
  • 催化单元达到可接收脱附气的温度和通风条件后,才能开启脱附回路。脱附风机、加热、催化床温度与箱体阀位需要按顺序联锁,不能跳过准备条件直接加热。
  • 控制系统应核对阀门开到位、关到位反馈,并监测吸附层与催化床温度、系统压差、风机状态及项目要求的浓度或可燃气体信号;反馈异常时,应停止加热并进入安全处置。
  • 更换涂料、油墨、胶黏剂、清洗剂或其他原辅材料后,需要重新核对吸附材料与催化剂相容性,尤其关注卤素、硫、硅、重金属、易聚合和高沸点组分。

流程用于说明系统分工,具体设备及联动配置按项目设计确定。

设备实拍

适用工况与路线选择

适合列入催化氧化方案比较

  • 使用浓度约 20~100 mg/m³、处理风量约 10,000~200,000 m³/h 的适配有机废气
  • 组分和浓度波动能够量化,且与吸附材料、催化剂相容的生产工况
  • 涂装、印刷、涂布、胶黏等经过匹配预处理后可稳定收集的废气
  • 运行制度能够安排吸附、脱附和冷却周期,并具备所需能源与检修条件的项目

方案前需要重点核对

  • 粉尘、漆雾、油雾、液滴、黏性或易聚合夹带物会污染吸附层和催化床,需要先确定预处理
  • 含卤、含硫、含硅、重金属等潜在催化剂中毒组分,需要进行材料相容性评估
  • 正常与峰值浓度、浓度波动、可燃下限占比及异常排放,需要纳入防火防爆与联锁设计
  • 间歇生产、频繁启停或运行时间较短时,需要单独核算脱附节拍、启动补热和长期运行费用

直接催化,还是先吸附浓缩

直接催化氧化

废气组分与催化剂相容、入口洁净度满足要求,且浓度和负荷能够维持稳定反应条件时,可比较预处理后直接进入催化氧化单元的路线。

活性炭吸附脱附+催化氧化

对大风量、低浓度废气,可让主处理风通过吸附箱,再把小风量浓缩脱附气送入催化炉;需同时核算吸附容量、脱附周期、热量和箱体轮换。

两条路线应以同一生产负荷和排放边界比较完整系统。组合路线的催化炉按脱附气量及负荷核算,不能直接套用吸附主风量。

产品系列

三种催化氧化路线对比

催化氧化可以直接处理适配气流,也可以与吸附浓缩或蓄热换热组合。名称相近不代表结构相同,选型时应先看气路、换热方式和入口条件。

直接催化氧化

Direct Catalytic Oxidation

废气经过预处理、预热后直接进入催化床,系统组成较直接,适合组分相容且入口负荷相对稳定的工况。

流程直接入口要求高负荷需稳定
  • 无需配置吸附箱与脱附轮换,主处理气流直接进入催化单元
  • 需要核对入口温度、浓度、空速、氧含量及催化剂相容性
  • 入口负荷过低时需补热,负荷波动大时需校核温升和安全控制

催化装置净化效率:≥97%(HJ 2027—2013)

蓄热催化氧化

Regenerative Catalytic Oxidation

催化反应单元与蓄热材料、周期切换气路结合,通过蓄热回收降低持续补热需求,属于独立的 RCO 结构路线。

蓄热换热周期切换定制路线
  • 只有配置蓄热体和周期切换气路的催化设备才属于 RCO
  • 需要核对蓄热室、吹扫、阀门切换、催化剂和温度控制
  • 系统结构与维护要求高于普通直接催化设备,应按项目单独比较

催化装置净化效率:≥97%(HJ 2027—2013);蓄热配置另核

ENGINEERING REFERENCE

催化氧化工程初选参考

以下数据用于路线比较和设备沟通。最终处理风量、入口负荷、催化反应条件、吸附脱附周期及排放指标,应根据废气组分、运行波动、材料相容性和项目技术协议确定。

处理效率≥95%

完整系统初选目标,最终按组分、负荷、预处理和项目排放要求确认

组合系统主处理风量10,000~200,000 m³/h

指吸附脱附组合系统的主风量初选范围;直接催化装置及脱附催化炉均需按各自入口气量核算

组合系统主风入口浓度20~100 mg/m³

指低浓度组合路线的主风入口,非脱附气或直接催化炉入口;还需提供正常值、峰值和对应工况

催化反应条件按组分与催化剂核定

反应温度、设计空速与氧含量应根据物料和催化剂技术条件确认

吸附与催化材料按组分相容性配置

需排查高沸点、易聚合、含卤、含硫、含硅及其他潜在中毒物质

关键运行监测温度·压差·风量·阀位

结合吸附层、催化床、风机和生产状态记录趋势,支持切换与维护判断

方案设计需要同步核对 VOCs 组分与浓度波动、粉尘和漆雾等夹带物、温湿度、每日运行时间、吸附材料与催化剂相容性,以及脱附热量、气路切换和防火防爆联锁。

本页 ≥95% 为吸附脱附+催化氧化组合路线的整套系统初选目标;HJ 2027—2013 第 6.1.2 条对催化燃烧装置规定的净化效率是不低于 97%,应按装置自身进出口污染物质量流量核算。10,000~200,000 m³/h 是组合系统主处理风量范围,不是单台催化炉入口风量。

大风量低浓度工况采用组合路线时,主处理风量、脱附气量和催化炉入口负荷应分别标明;高浓度或峰值明显时,还需校核吸附床温升、催化反应放热、稀释及安全联锁。

COST & OPERATION MODEL

吸附脱附+催化氧化的年费用怎样拆开

组合系统不能只问“催化炉多少钱”。主风机全年运行,脱附加热按再生时数运行,活性炭和催化剂则按负荷与状态形成周期费用。下面用 60,000 m³/h 的低浓度工况演示。

主处理风量与浓度
60,000 m³/h;50 mg/m³
年生产时间
4,000 h
主风机测算功率
90 kW×70%负载
脱附加热情景
60 kW×2,000 h
01

原始 VOCs 负荷

60,000 m³/h × 50 mg/m³ ÷ 10⁶约 3.0 kg/h;全年约 12 t

这决定吸附材料负荷和脱附批次。只知道风量,不知道质量负荷,无法核算材料周期。

02

主风机年电费

90 kW × 70% × 4,000 h × 0.80 元/kWh约 20.2 万元/年

过滤堵塞和管网阻力会上升实际功率,运行账应同时记录压差、频率与电表数据。

03

脱附加热年电费

60 kW × 2,000 h × 0.80 元/kWh约 9.6 万元/年

如果采用燃气、蒸汽或余热,应按等效热量换算;脱附时数由吸附负荷和箱体轮换决定。

04

材料周期敏感性

12 t/a VOCs ÷ 2 t吸附材料理论年负荷为材料质量的 6 倍

这不是更换次数。实际可用工作容量、脱附残留和衰减必须通过设计与运行数据确定,但它能快速识别材料配置是否明显偏小。

05

十年基础电费情景

(20.2+9.6)万元/年 × 10年约 298 万元/10年

这里只计算主风机和脱附加热,未计吸附材料、催化剂、滤材、检修及电价变化;它说明设备采购价只是全周期支出的一部分。

费用层主要变量报价中应看到
持续电耗主风机·过滤压差·年时数风机功率与设计阻力
周期热耗脱附温度·时数·热回收加热功率与每周期时长
材料费用工作容量·再生效果·中毒物装填量与更换条件
停产风险箱体切换·故障旁路·备件维护方案与关键备件表

本页以 60,000 m³/h、50 mg/m³、年生产 4,000 小时为例:主风机按 90 kW、70% 平均负载计算,脱附加热按 60 kW、2,000 小时计算,电价 0.80 元/kWh,两项电费合计约 29.8 万元/年。再加吸附材料、催化剂、滤材和检修费用,才能比较整套系统的长期支出;脱附运行时间与生产时间分别计算。

示例电费合计约 29.8 万元/年,尚未加入催化剂、吸附材料、滤材和检修费用。项目测算应把这些周期费用折算成年值,避免用“低温反应”直接等同于低运行费。

MAINTENANCE PLAN

维护计划怎样落到设备部位

过滤与吸附箱

运行记录
过滤压差、吸附箱阻力、出口变化和箱体温度
停机检修
滤材、吸附材料、密封、内部通道与装卸空间

脱附阀组与风机

运行记录
阀位反馈、脱附风量、温度曲线和切换报警
停机检修
阀座密封、执行机构、风机、保温与软连接

催化床与温度测点

运行记录
入口/出口温度、床层温升、压差及出口变化
停机检修
催化剂状态、加热器、换热器、测点和检修口

主风机、管网与联锁

运行记录
主风量、振动、漏风及生产设备联锁状态
停机检修
叶轮、支撑、阀门、防火设施和控制回路校验

运行记录应把物料、生产负荷、温度、压差、阀位和出口变化放在同一时间轴上。材料或配方变化后先复核相容性,再决定清理、再生或更换安排。参见活性炭吸附脱附+催化氧化方案指南。

一次性活性炭箱与在线吸附脱附系统不是同一种预算

比较项 一次性活性炭箱 在线吸附脱附+催化氧化
设备组成 过滤、吸附箱、风机和排气 多组吸附箱、脱附加热、催化炉、阀组和控制系统
日常运行 连续吸附,达到更换条件后停机换料 一组吸附时另一组可脱附再生,循环运行
主要费用 活性炭采购、危废处置、停机换料 主风机、脱附热耗、催化剂、吸附材料补充和维护
适合比较的工况 风量和负荷较小、运行时间较短 连续运行、年 VOCs 负荷较大且组分适合再生与催化处理

本页示例中,主风机与脱附加热两项电费约 29.8 万元/年,十年基础电费约 298 万元。如果报价只写设备总价,没有材料装填量、脱附周期、年电耗和更换条件,客户无法判断便宜的是采购价还是十年总成本。

一份可比较的报价至少要写清七项

  1. 主风量、正常与峰值浓度,以及全年 VOCs 质量负荷。
  2. 吸附材料种类、装填量、设计工作容量和箱体轮换逻辑。
  3. 脱附温度、加热功率、每次时长及预计年脱附时数。
  4. 催化剂型号、装填量、反应温度和可能导致中毒的组分。
  5. 主风机、脱附加热和催化单元分开的年度电费或燃气费。
  6. 滤材、吸附材料、催化剂和关键阀门的检查与更换计划。
  7. 防火阀、温度、压差、风机和生产设备之间的联锁动作。

进一步比较路线时,可查看吸附脱附+催化氧化方案指南和转轮+催化氧化系统。

催化燃烧装置的设计、施工与运行要求可查阅HJ 2027—2013 工程解读;本页的组合系统目标与标准对催化装置的要求,应分别对应各自测点。

常见疑问

比较两套吸附脱附催化设备,除了总价还要看什么?

先对照风量、组分、浓度和年运行时间,再比较吸附箱数量、材料装填量、可用工作容量、脱附周期、催化剂配置及安全联锁。让供应商分别列出主风机电耗、脱附加热费用、材料更换条件与安装范围。本页29.8万元/年只计主风机和脱附加热电费,不能当成包含耗材与维护的总运行费。

活性炭吸附设备是否一定带催化氧化?

不一定。一次性活性炭箱、离线再生系统和在线吸附脱附催化系统的流程不同,应查看再生方式、脱附气去向、阀组和设备清单。

使用催化剂的设备都可以叫 RCO 吗?

不可以。RCO 需要配置蓄热材料和周期切换气路;普通直接催化或吸附脱附催化设备没有这些结构时,不应仅因使用催化剂就称为 RCO。

为什么本页组合系统写 ≥95%,催化燃烧装置写 ≥97%?

两个数字的测量对象不同。≥95% 是本页吸附脱附+催化氧化整套系统的工程初选目标,包含主风路吸附和脱附催化回路;HJ 2027—2013 第 6.1.2 条规定的 ≥97% 是催化燃烧装置自身的净化效率。核算装置效率要同时看其进出口污染物浓度和标准状态干气体流量,不能把整套系统主风量直接代入催化炉。

催化剂多久需要更换?

应根据组分相容性、床层压差、温度趋势、出口变化和活性检测判断。统一使用年限不能替代运行状态与材料检测。

催化氧化选型需要提供哪些资料?

至少需要原辅材料与 SDS、废气组分、正常和峰值浓度、风量、温湿度、夹带物、每日运行时间、现有预处理、能源及现场布置资料。
