印刷废气分路收集+二级活性炭吸附

浙江上峰包装印刷废气收集与二级活性炭吸附项目

项目面向胶印、丝印、单凹印有组织废气及车间换风废气,建设 35,000 m³/h 与 40,000 m³/h 两套二级活性炭吸附系统,并配套收集管网、变频风机、检测平台和排气筒。

更新日期:2026-09-24

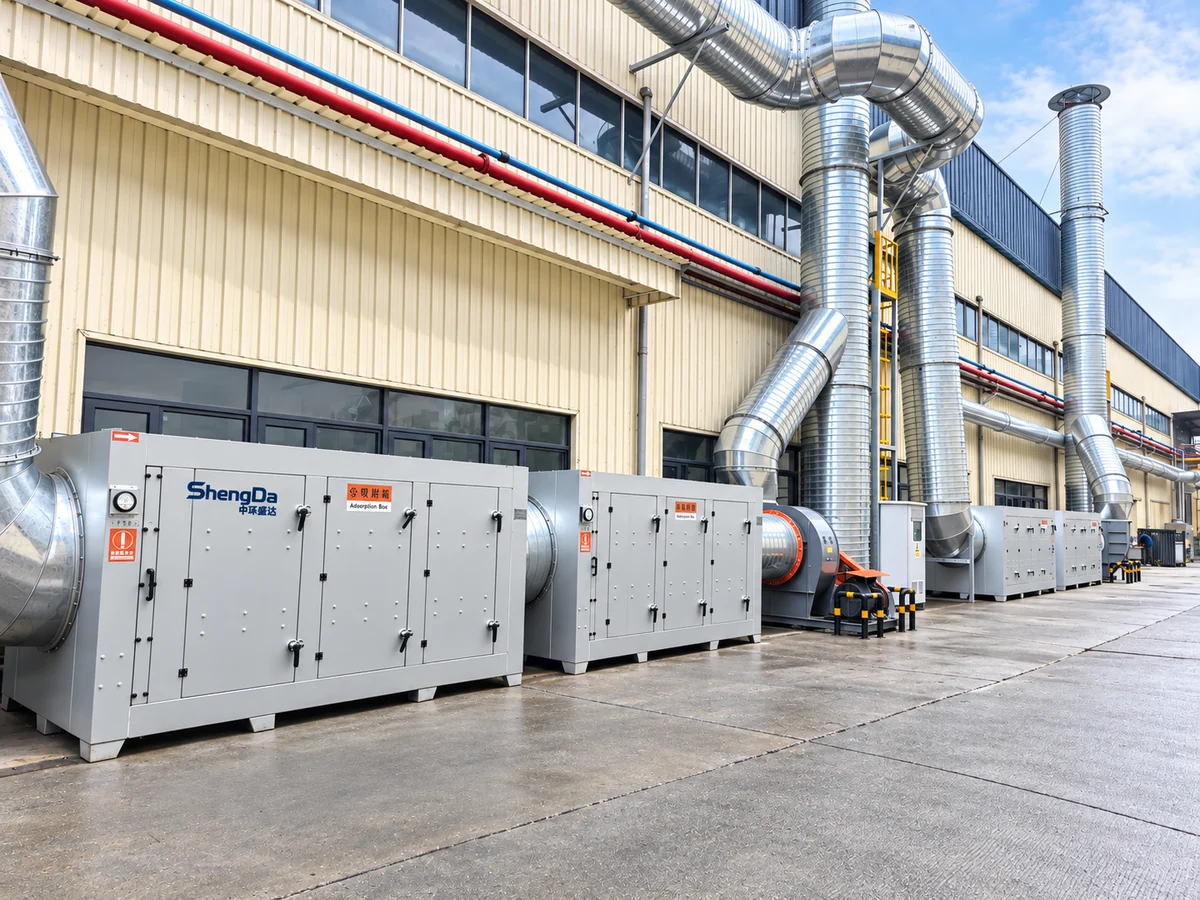

浙江上峰包装厂房外二级活性炭吸附设备及管道斜侧面
室外系统斜侧面,可见二级活性炭吸附设备、汇流管道、变频风机与检修通道。

PROCESS PRINCIPLE

两套系统怎样完成分路收集与二级吸附

项目把印刷机有组织排风与车间换风收集废气分成两条主系统,分别核算支路、主管和末端设备。每套系统均采用前置过滤与两台活性炭箱串联,避免只按车间总面积估算风量。

机台与车间废气分路

胶印、丝印等机台有组织废气接入 35,000 m³/h 系统;凹印、胶印区域的车间换风收集废气接入 40,000 m³/h 系统,支管再逐级汇入主风管。

前置过滤控制杂质

两套系统的进风端设置 50 mm 厚前置过滤器,用于拦截颗粒物和杂质,减少对后续活性炭层的覆盖、堵塞和阻力影响。

两级活性炭串联吸附

每套系统配置两台活性炭吸附箱串联处理,采用抽屉式炭框,便于分区检查、装填和更换;页面参数为项目设计与供货资料。

变频引风与独立排气

两套系统分别配置 55 kW 变频引风机,并衔接检测口、检测平台和约 15 m 排气筒,便于按生产负荷调节和后续检测。

运行巡检与材料管理

运行中重点记录风机频率与电流、设备压差、箱体温升、门体密封和现场异味,活性炭更换依据运行时长、阻力、检测和现场状态综合确定。

流程用于说明系统分工,具体设备及联动配置按项目设计确定。

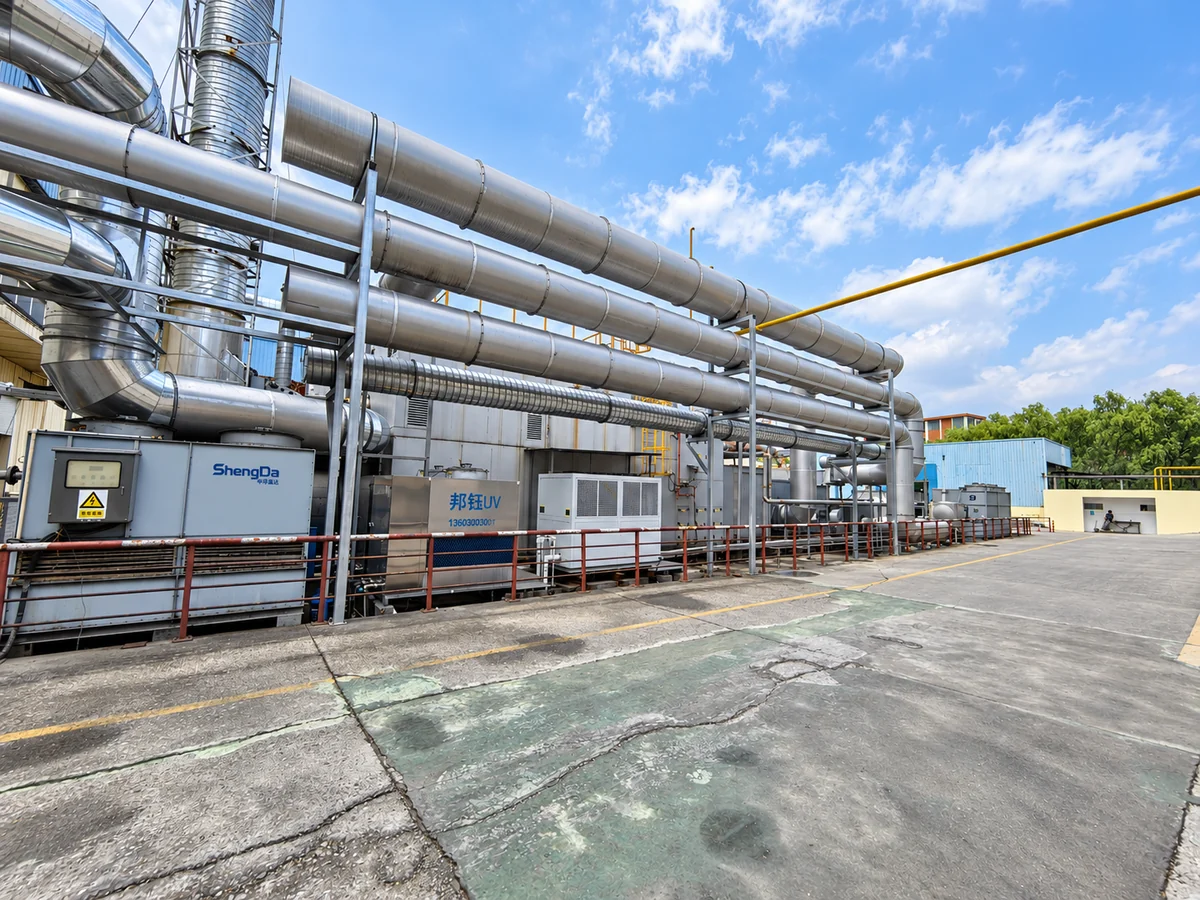

车间收集、室外管网与吸附设备

使用单位
浙江上峰包装新材料有限公司
应用工序
胶印、丝印、单凹印有组织废气及车间换风收集废气
系统规模
35,000 m³/h 与 40,000 m³/h 两套二级活性炭吸附系统
工程范围
收集管网、过滤吸附、变频风机、电控、检测平台、排气筒及安装调试

项目背景与治理对象

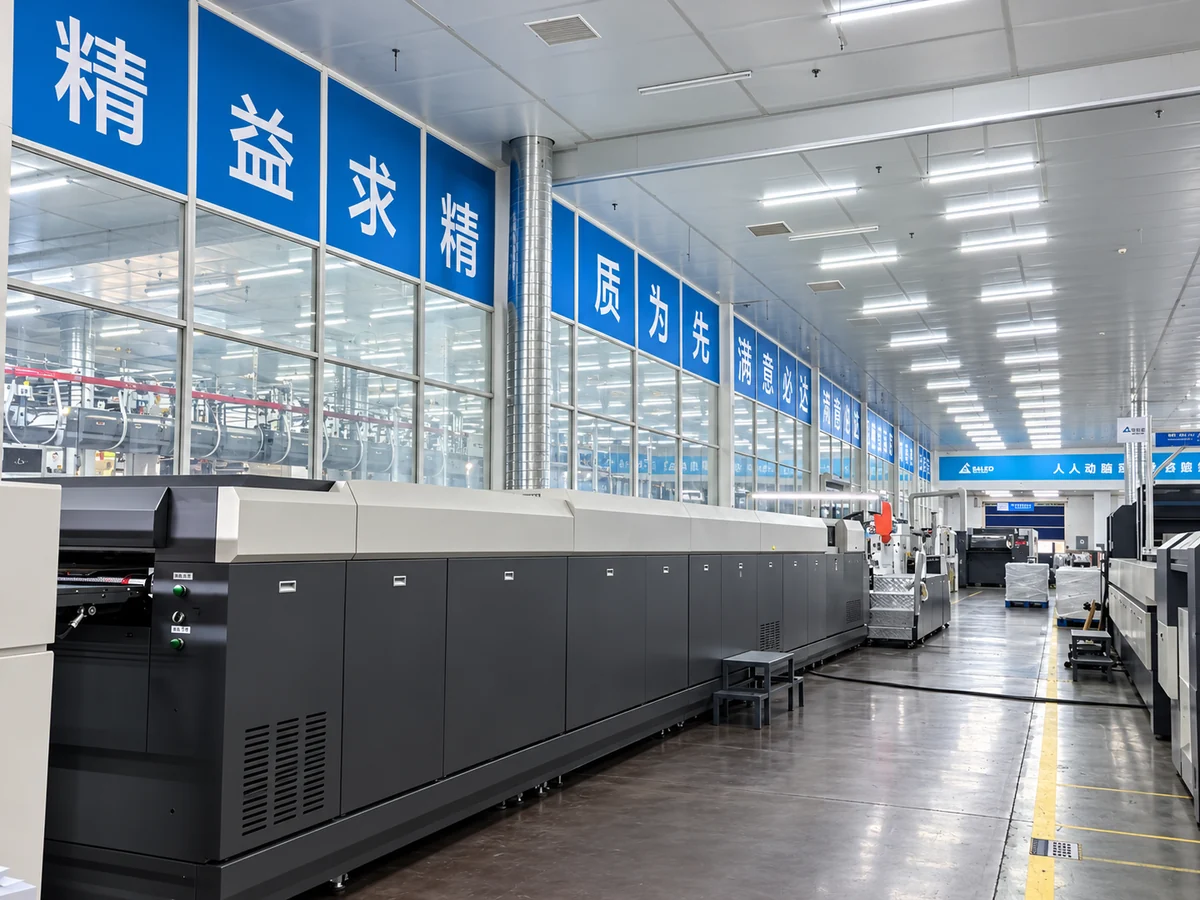

浙江上峰包装新材料有限公司的生产场景包括胶印、丝印和单凹印。不同机台的排风接口、生产节拍和溶剂使用环节并不一致,项目同时需要处理设备有组织排风和车间换风收集废气。

中环盛达负责废气处理系统的设计、制造、运输、安装和调试。工程新建两套二级活性炭吸附系统,并对机台支管、车间主管、风机、检测平台和排气筒进行配套建设。

项目资料记录 2025 年 8 月 30 日开工,2025 年 10 月 24 日进入试运行,设备安装调试完成且试运行正常。这里的工程验收与试运行记录用于说明交付状态,不等同于第三方排放检测,也不据此填写未经公开检测支持的排放浓度或净化效率。

为什么设置两套废气系统

第一套系统服务于胶印、丝印生产线的有组织废气,设计处理风量为 35,000 m³/h。第二套系统服务于凹印、胶印生产区域的车间换风收集废气,设计处理风量为 40,000 m³/h。

把机台有组织排风和车间换风分开,便于按照各自的收集方式、支路阻力和同时运行关系进行调节。若把所有排风点直接并入一条主管,容易出现近端吸风过大、远端收集不足,或在部分机台停机时系统长期低效运行的问题。

关键设计参数

下表来自项目合同附件和设备操作资料,属于设计、供货与运行管理参数,现场最终接口方向和局部结构以设备铭牌、竣工图及实物为准。

参数 35,000 m³/h 有组织废气系统 40,000 m³/h 车间换风系统
主要对象 胶印、丝印生产线有组织废气 凹印、胶印区域车间换风收集废气
吸附配置 2 台活性炭箱串联 2 台活性炭箱串联
单箱尺寸 3540 × 1900 × 2000 mm 4000 × 1900 × 2000 mm
进出风口 DN1200 DN1200
前置过滤 50 mm 厚过滤器 50 mm 厚过滤器
炭框配置 单箱 36 个抽屉式炭框 单箱 48 个抽屉式炭框
单箱装碳体积 约 2.35 m³ 约 2.7 m³
项目活性炭配置 约 2.8 t 约 3.2 t
设备设计阻力 600–800 Pa 600–800 Pa
引风与控制 55 kW 变频引风机 55 kW 变频引风机

项目采用 4–6 mm 柱状活性炭,资料要求碘值不低于 800 mg/g。该参数用于说明项目配置,其他印刷项目仍需根据废气组分、浓度、湿度、颗粒物、温度和运行时间重新选择吸附材料与装填量。

车间支管与室外主管怎样衔接

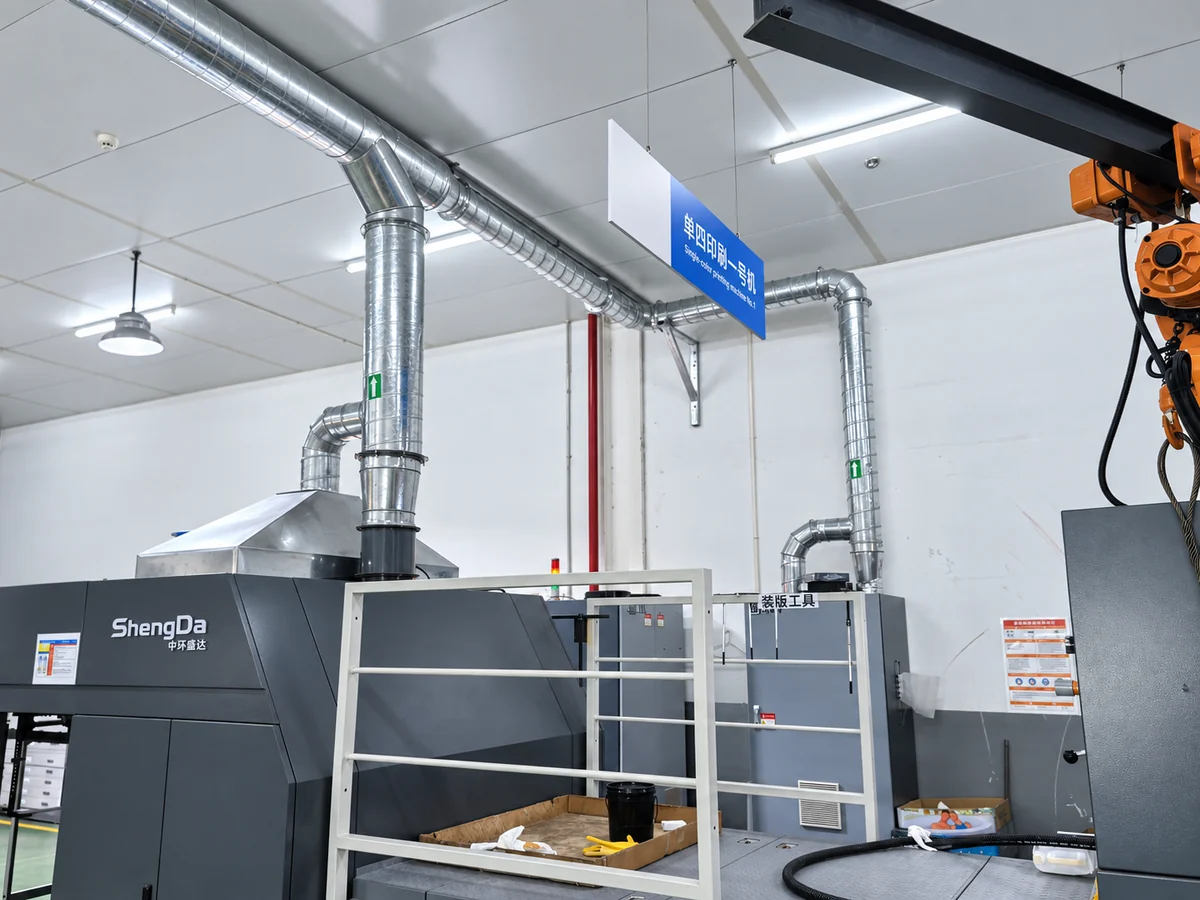

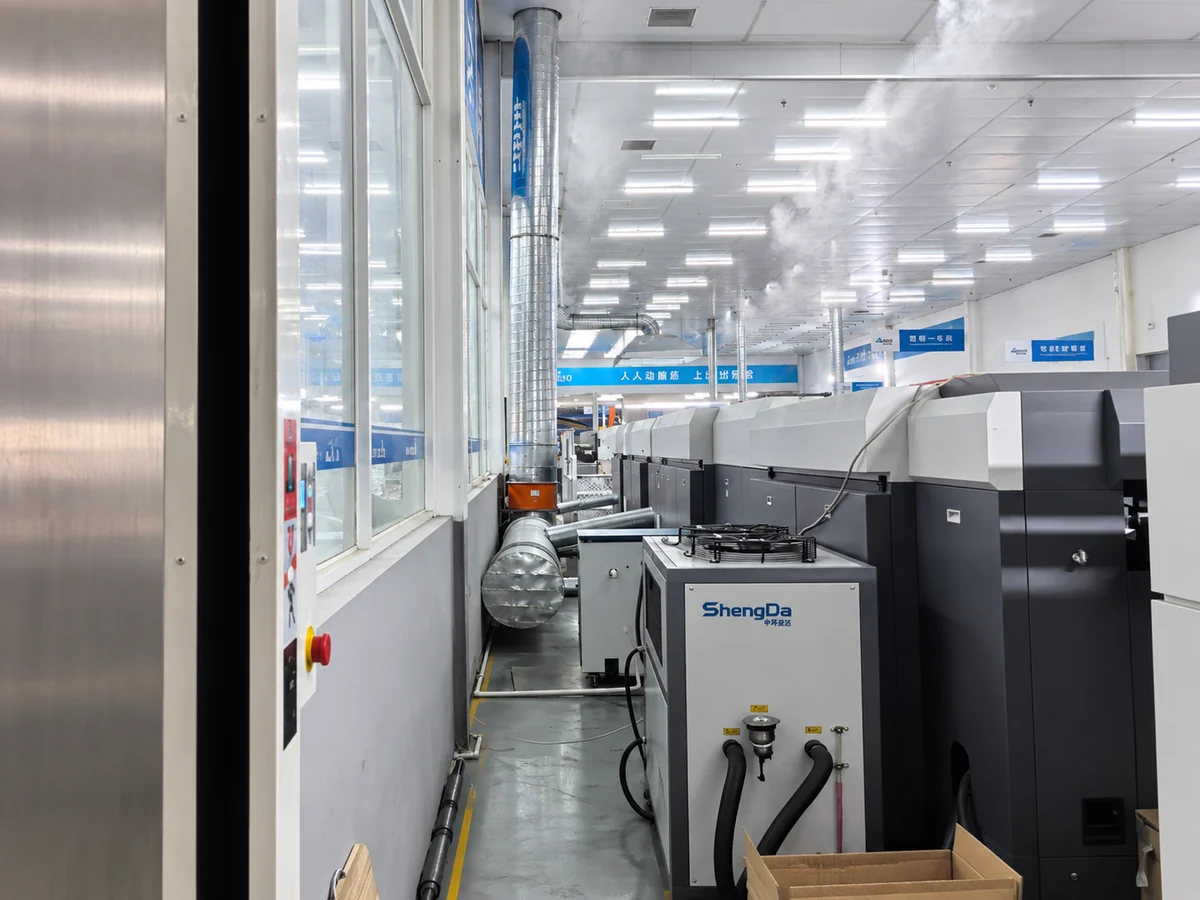

胶印、丝印和单凹印有组织废气支路由小口径接口逐级汇入约 Φ500 支管,再接入 Φ1200 主管。车间换风收集管网覆盖 Φ300、Φ500、Φ700、Φ900、Φ1000、Φ1100 和 Φ1200 等多种规格,用于适应不同区域的汇流关系和沿程风量变化。

两套系统分别配置风机对接口、排气筒、检测口和检测平台。项目清单中的排气筒规格约为 Φ1200 × 15,000 mm,并配套雨帽、避雷和钢结构支撑。

管径多不代表收集一定有效。调试时还需要逐支路核对阀门开度、漏风、弯头阻力、罩口风速和车间补风,避免只在主管处测到总风量,却没有解决远端机台的废气逸散。

前置过滤与二级活性炭吸附

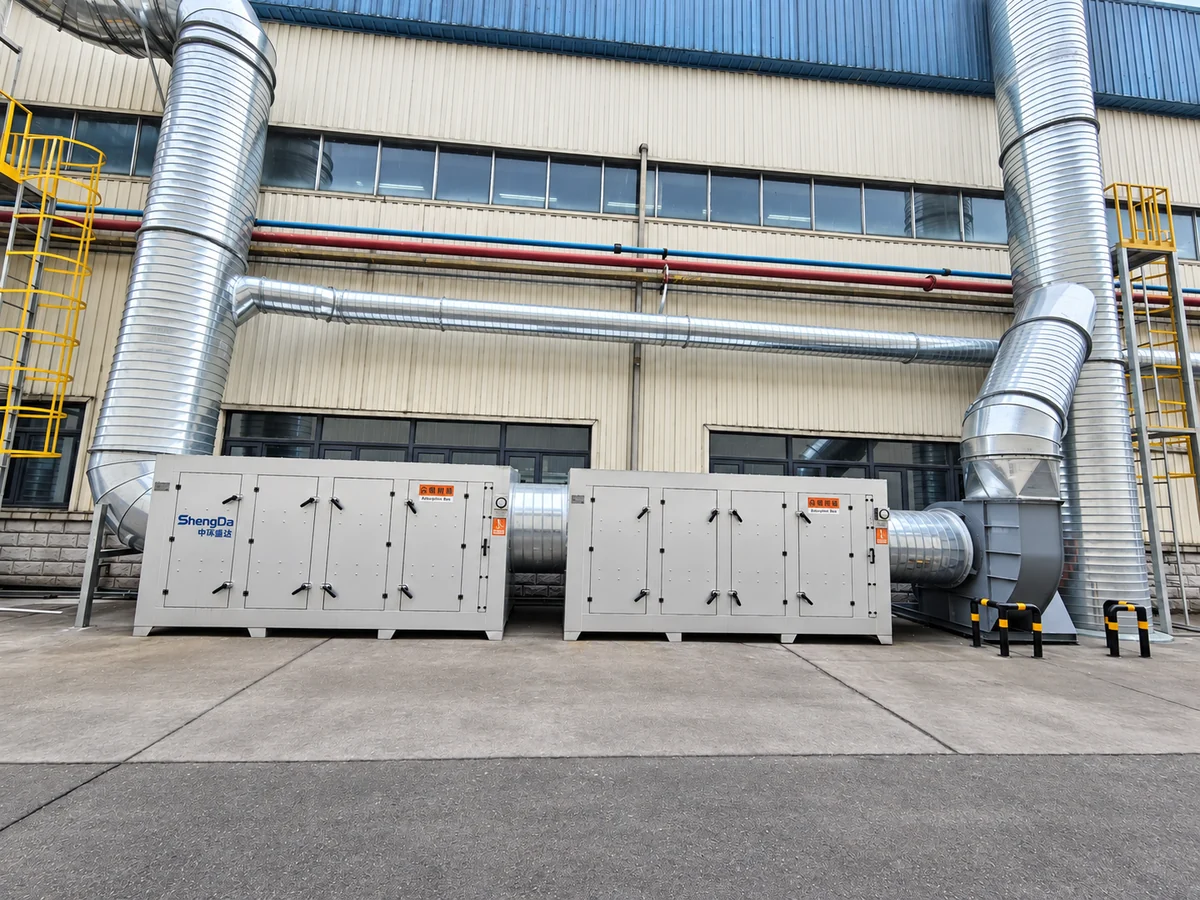

含 VOCs 废气在引风机作用下先经过前置过滤器,拦截颗粒物和杂质,再依次通过一级、二级活性炭吸附箱。前置过滤有助于降低粉尘和墨雾对活性炭表面的覆盖,二级串联则为后端提供进一步的吸附容量。

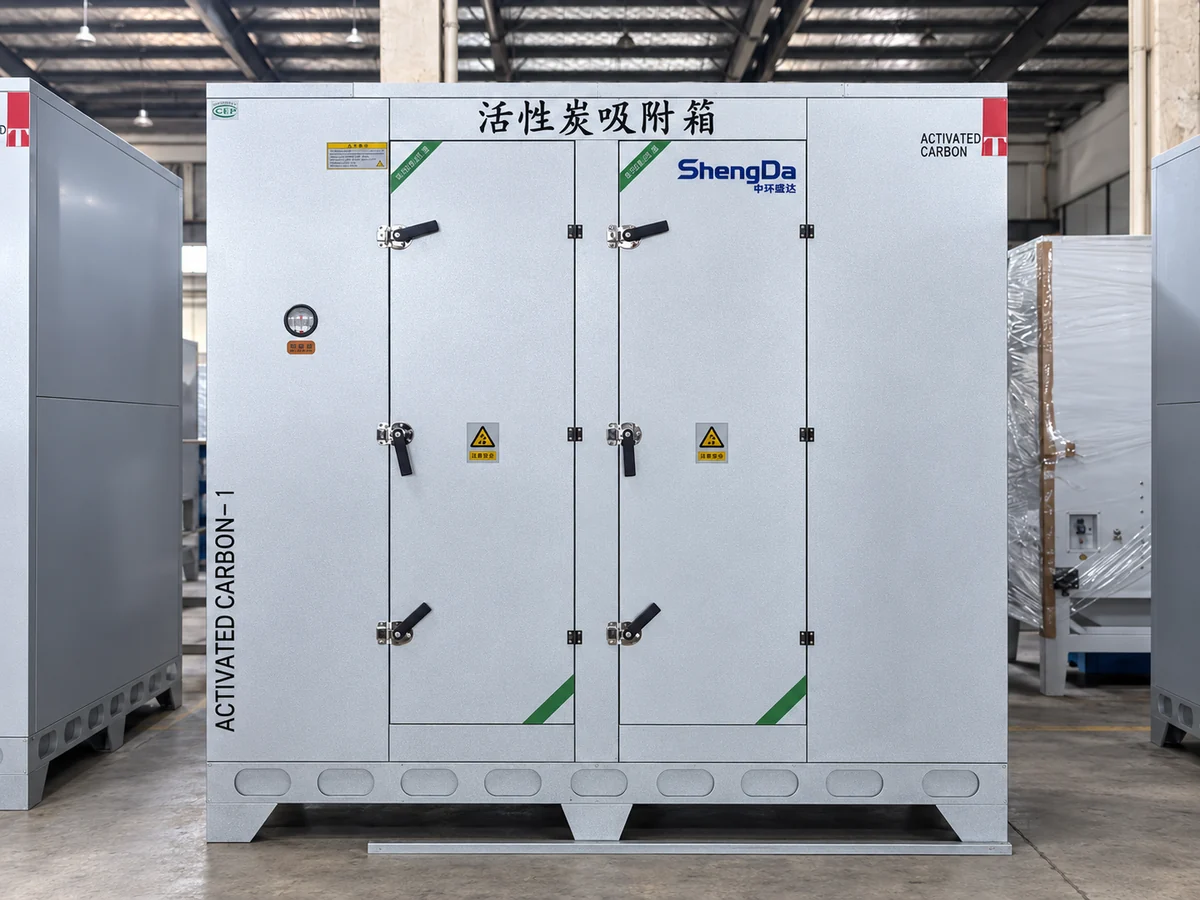

吸附箱采用单边开门和抽屉式炭框。检修门、炭框、过滤器框和法兰需要保持密封;活性炭应均匀装填,避免形成明显空隙或短路。更换时必须先停机断电,确认风机完全停止,并为旧炭密闭转运和暂存预留操作条件。

运行巡检与活性炭更换

系统应先于产生废气的生产设备启动,停产后再按现场操作规程停止。运行过程中建议形成固定记录,至少包括:

  • 两台风机的频率、电流、振动和异常噪声;
  • 一级与二级吸附箱的压差、箱体温升和门体密封;
  • 过滤器污染、活性炭结块或受潮情况;
  • 车间罩口收集状态、现场异味和排气口异常;
  • 生产线开机组合、运行时长与活性炭更换记录。

项目操作资料提出“累计运行约 500 小时或 3 个月,以先到者为准”的更换管理参考,同时明确最终周期应结合废气浓度、运行时长、吸附效果、排放检测、设备阻力和现场管理要求综合确定。因此,这一周期不能直接套用到其他项目,也不能替代排放检测和活性炭状态判断。

吸附系统的安全边界

活性炭系统入口不得吸入明火、火花、高温烟气或大量可燃粉尘。箱体出现异常发热、焦味、烟雾或压差突变时,应按照现场应急制度停止生产和风机并组织排查。

风机、电控柜、箱体和金属风管需要可靠接地。检修、清理过滤器或更换活性炭前应执行停机、断电、挂牌和确认;排气筒及检测平台的高处作业需执行厂区高处作业管理要求。更换下来的废活性炭应密闭收集,按企业环境管理和危险废物管理要求判定、暂存和处置。

类似印刷包装项目需要准备什么

准备同类方案时,应先建立“机台—物料—排风接口—运行时间”清单,而不是只给出车间面积或总风量。建议提供:

  • 胶印、丝印、凹印设备数量、烘干方式及同时开机组合;
  • 油墨、稀释剂、清洗剂和胶黏剂名称、用量与 SDS;
  • 原有机台排风口、车间换风口和屋面排气口尺寸;
  • 正常与峰值废气风量、温度、湿度、颗粒物和 VOCs 浓度;
  • 现有风管平面、标高、检修空间及室外设备区条件;
  • 活性炭装卸通道、废炭暂存、检测平台和消防安全要求。

资料齐全后,可进一步比较机台有组织排风与车间换风是否需要分系统、二级吸附箱的尺寸与装填方式,以及是否需要其他预处理或再生路线。可查看印刷包装 VOC 废气治理与活性炭更换周期判断方法,也可提交设备和物料资料核对收集与处理方案。
