RTO 蓄热式热氧化炉是什么？

RTO（Regenerative Thermal Oxidizer，蓄热式热氧化炉）是一种利用高温氧化处理有机废气、并通过陶瓷蓄热体回收热量的设备。它适用于组分适配、连续或较长时间运行的工业有机废气治理，常见于涂装、印刷、化工等生产场景。

废气经过收集与预处理后，先通过已储热的陶瓷床升温，再进入氧化室；处理后的高温气体流经另一侧蓄热床，将热量留给后续进入的废气。三床式设备增加吹扫阶段，使蓄热室依次承担进气、吹扫和排气任务。

成套系统由蓄热室、氧化室、陶瓷蓄热体、切换阀组、燃烧系统、风机和仪表控制组成，并按现场配置预处理、管道与排气设施。中环盛达标准系列单台处理风量为10,000～50,000 m³/h，三床式装置典型净化目标≥99%、热回收目标≥95%。

PROCESS PRINCIPLE

原理流程介绍

RTO 利用高温氧化处理适配的有机废气，并通过蓄热材料回收净化气中的热量。三床式结构在进气、排气与吹扫状态之间周期切换，让废气预热、净化气放热和残余气吹扫相互衔接，各蓄热室与阀组按控制程序协同运行。

进入 RTO 的废气条件决定设备配置。方案设计需要同时识别废气组分、正常与峰值浓度、风量波动、夹带物和运行时间，再核算预处理、补热、材料选型与安全联锁要求。

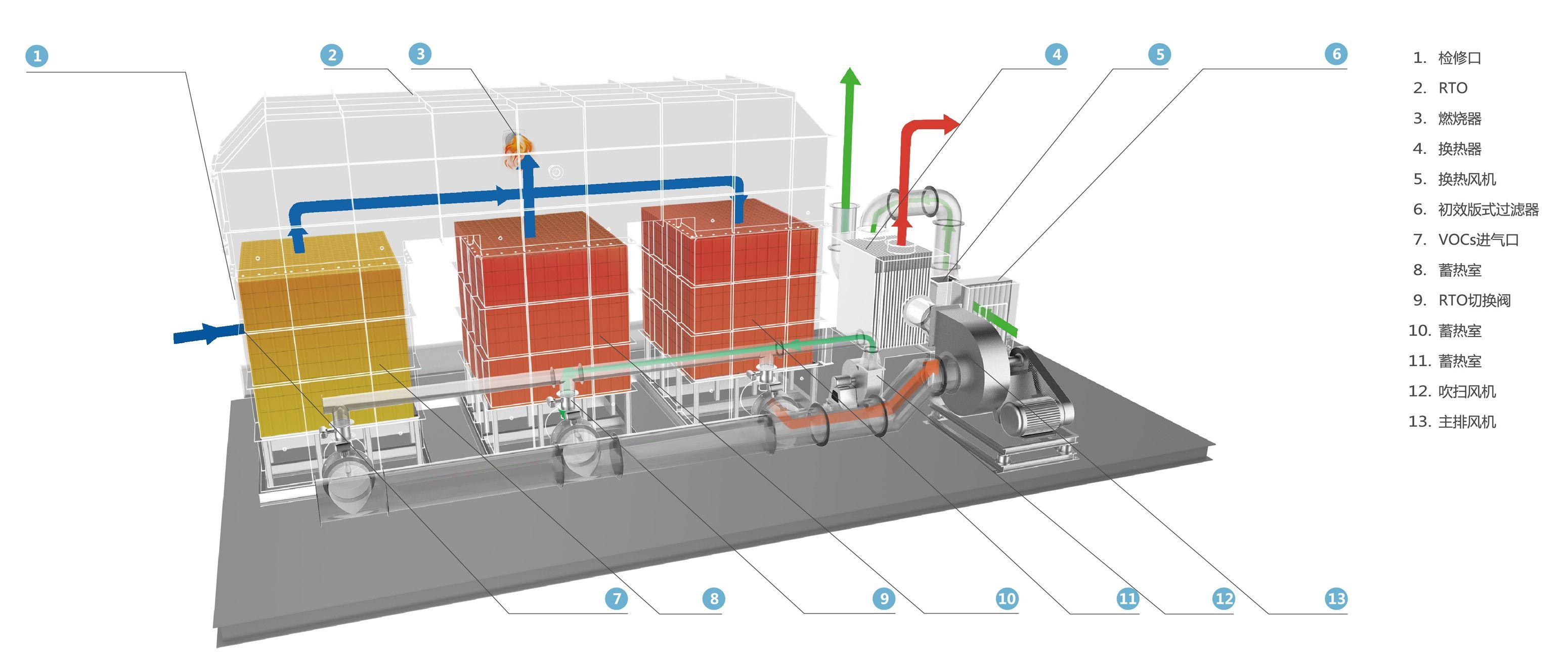

三床式 RTO 系统结构与废气处理原理流程图 — 三床式 RTO 系统结构示意。图中标注了 VOCs 进气口、三座蓄热室、RTO 切换阀、燃烧器、吹扫风机、主排风机及可选配的过滤与换热组件。

A 室进气 · B 室吹扫 · C 室排气

原始 VOCs 废气从 A 室底部进入，先被 A 室中已经储热的陶瓷床预热，再进入顶部氧化室完成高温氧化。净化后的高温气体转而向下通过 C 室，把热量储存在 C 室陶瓷床中后排出；B 室在这一阶段执行吹扫，为下一阶段转为排气状态做准备。

主气流路径: 原始废气 → A 室蓄热床 → 氧化室 → C 室蓄热床 → 主排风机 → 排气筒
阀门状态: A 室进气通路、C 室排气通路和 B 室吹扫通路打开；其余通路由控制系统联锁隔离。
吹扫作用: 吹扫风机向 B 室送入小风量净化气或空气，将床层及下部气室中的残余 VOCs 推回氧化室，避免 B 室随后转为排气时把残余废气直接带向烟囱。

A 室吹扫 · B 室排气 · C 室进气

完成第一次切换后，C 室利用上一阶段储存的热量预热新进入的废气；净化后的高温气体通过 B 室向下放热并排出。刚结束进气的 A 室不立即接入排气总管，而是先进入吹扫状态，清除床层和气室内的残余废气。

主气流路径: 原始废气 → C 室蓄热床 → 氧化室 → B 室蓄热床 → 主排风机 → 排气筒
阀门状态: C 室进气通路、B 室排气通路和 A 室吹扫通路打开；A、B、C 三室的其他通路保持隔离。
热量转移: C 室释放已储存的热量用于废气预热，B 室吸收净化气中的热量，为下一轮转为进气状态积蓄热量。

A 室排气 · B 室进气 · C 室吹扫

第二次切换后，B 室转为进气并预热原始废气，净化后的高温气体通过 A 室放热后排出；C 室先进行吹扫。该阶段结束后系统回到第一个状态，三座蓄热室持续轮换承担进气、排气和吹扫任务。

主气流路径: 原始废气 → B 室蓄热床 → 氧化室 → A 室蓄热床 → 主排风机 → 排气筒
阀门状态: B 室进气通路、A 室排气通路和 C 室吹扫通路打开；其余通路由阀位反馈和联锁逻辑确认关闭。
循环结果: 每座蓄热室依次经历“进气 → 吹扫 → 排气”三个状态，在连续净化废气的同时反复储存和释放热量。

阀门切换与联锁控制要点

三床式 RTO 不是四个步骤依次执行一次，而是三座蓄热室同时分工，并按照设定周期不断轮换进气、吹扫和排气状态。
吹扫位位于进气与排气之间。刚完成进气的蓄热室先吹扫残余 VOCs，再切换为排气，目的是降低换向瞬间未处理废气进入净化气管路的风险。
控制系统根据切换周期、氧化室温度、系统压力和生产联锁发出动作指令，并核对阀门开到位、关到位反馈；未确认阀位时，不进入下一切换状态。
进气与排气通路需要避免串通或短路。阀门切换顺序、吹扫风量和时间、异常报警及停机处置，以项目控制程序和安全联锁设计为准。

流程用于说明系统分工，具体设备及联动配置按项目设计确定。

设备实拍

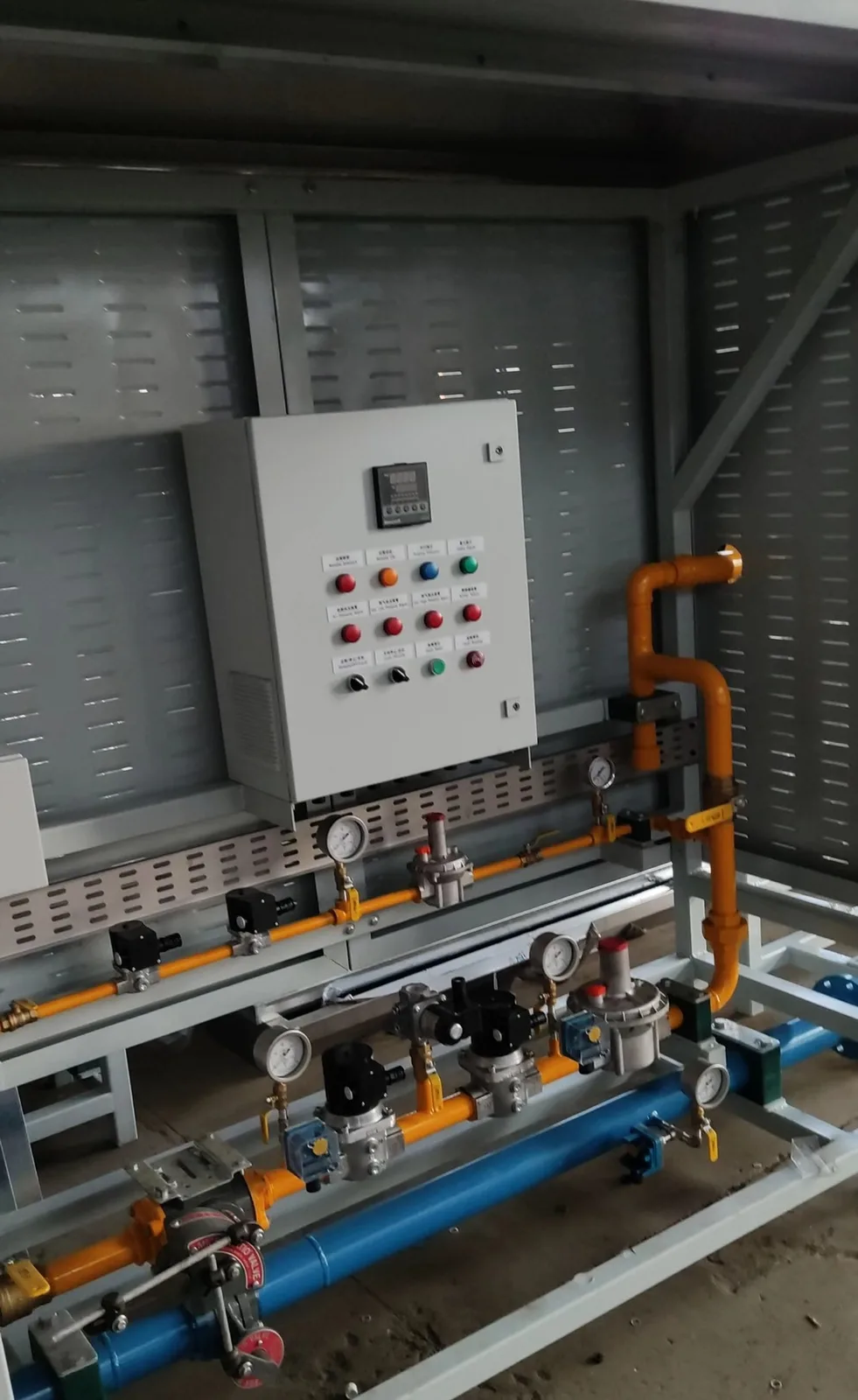

RTO 燃烧系统燃气管路、阀组、仪表与控制箱细节 — RTO 燃气阀组与仪表管路，可查看压力仪表、控制箱和连接管路的布置。

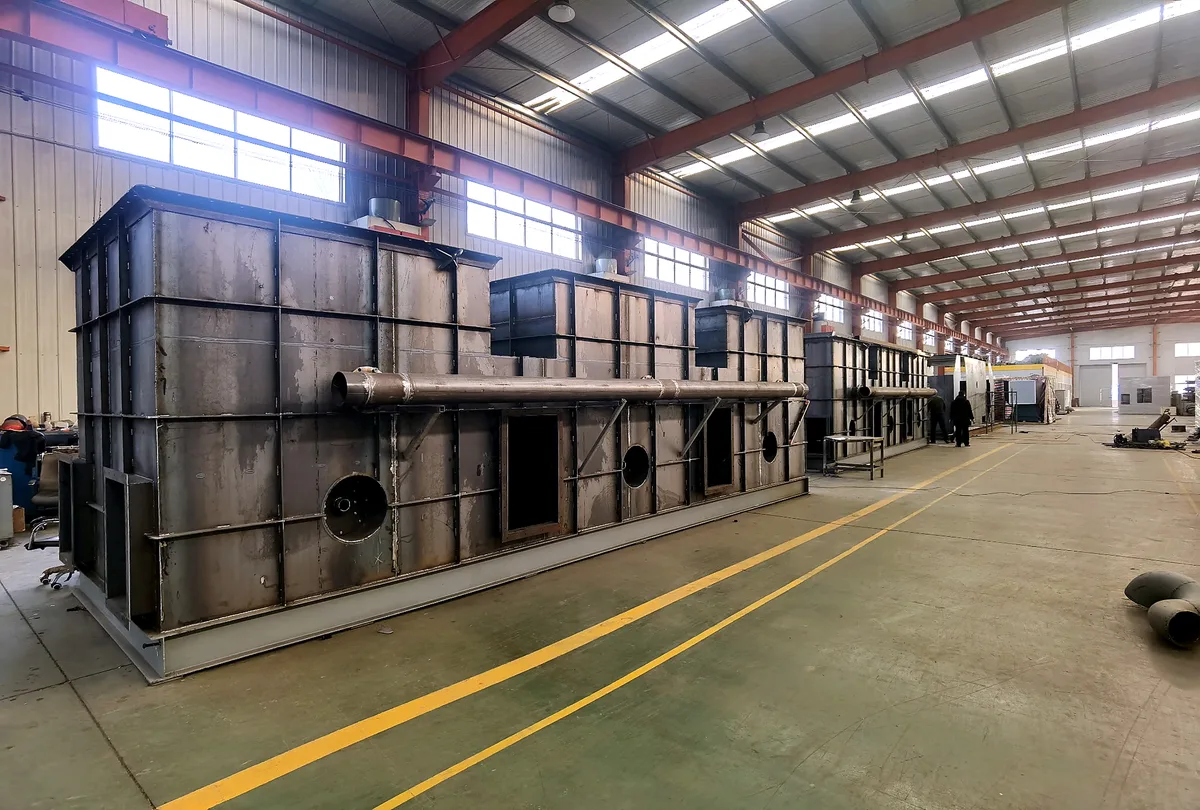

生产车间内多组大型 RTO 箱体焊接制造现场 — 大型箱体焊接制造现场，可见箱体分段、加强结构和管路接口的加工状态。

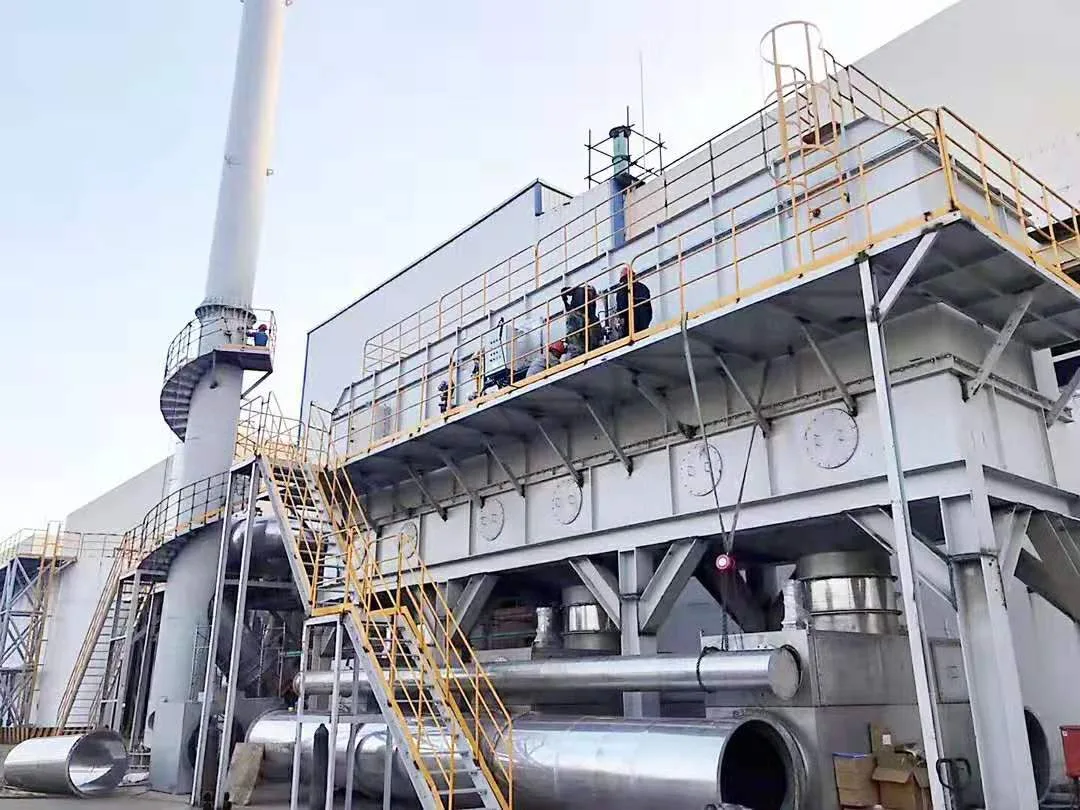

工程现场安装完成的三室式 RTO 主机、平台与烟囱 — 三床式 RTO 安装现场，可见三座蓄热室、检修平台、外部阀组与烟囱。

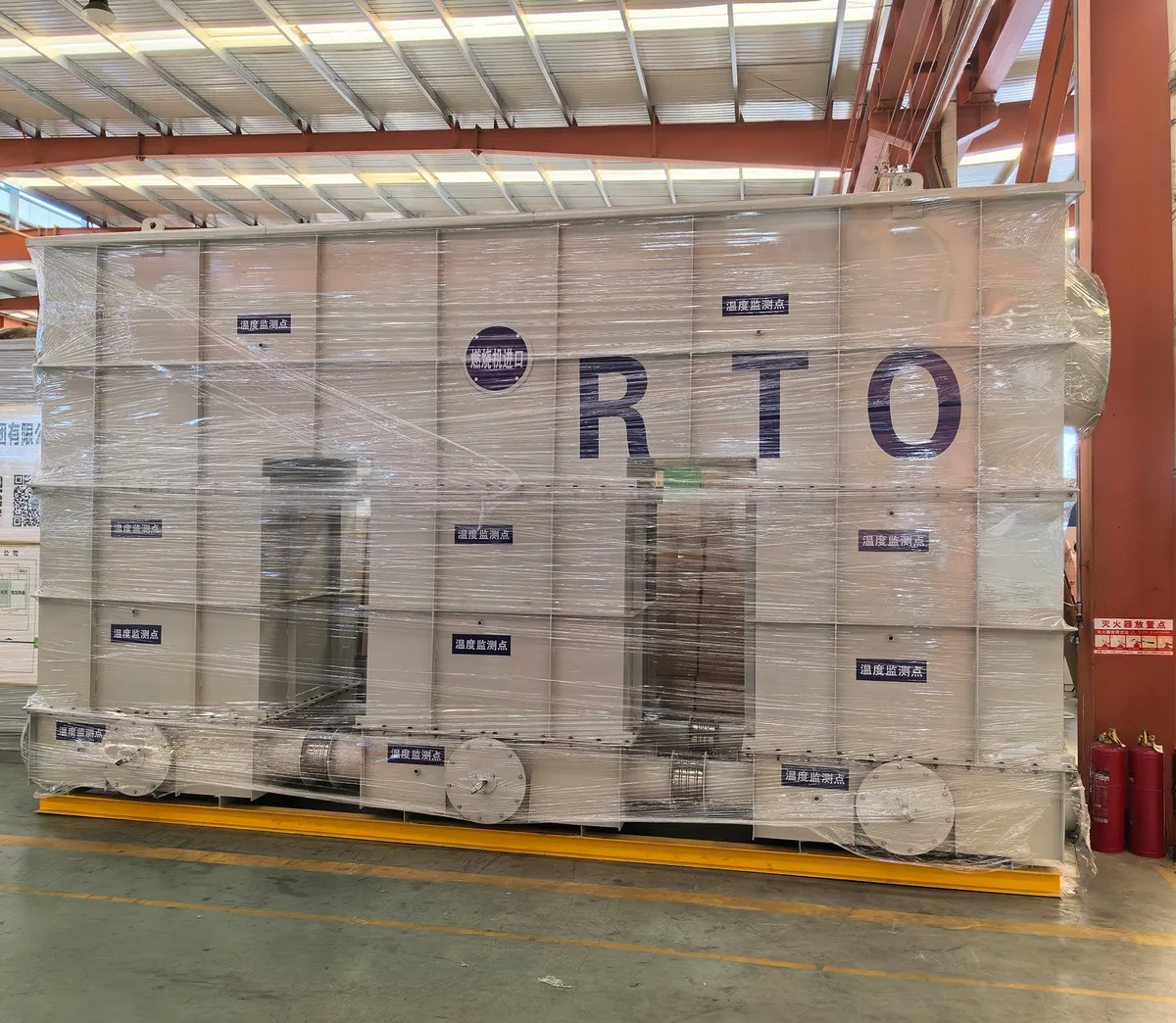

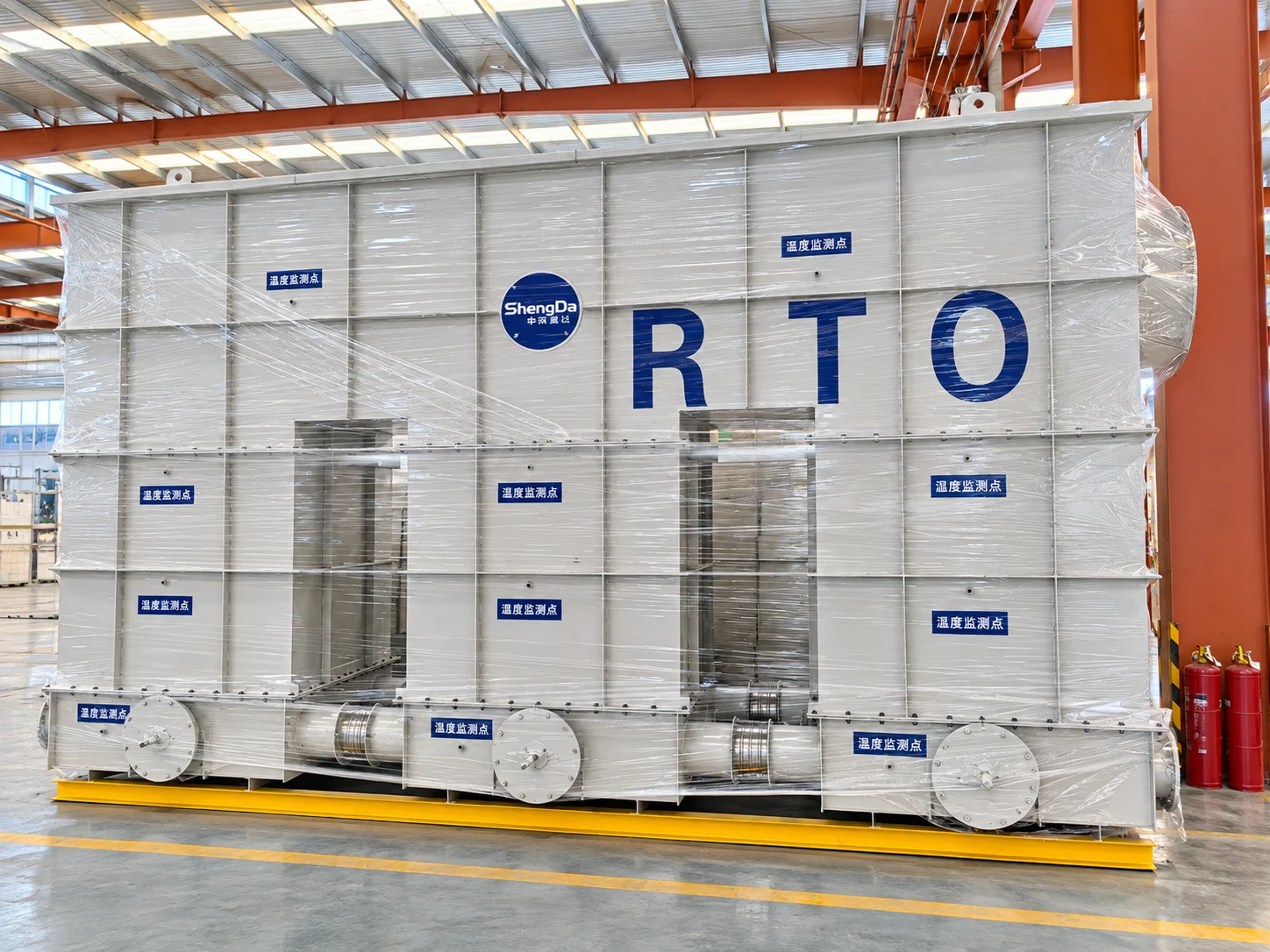

生产车间内完成包装的三室式 RTO 主机成品 — 完成包装的三室式设备成品，可见三室结构、检修口和多处温度监测点。

适用工况与路线选择

适合列入 RTO 方案比较

连续或较长时间运行的中高浓度有机废气
废气组分明确、浓度与风量波动能够量化的生产工况
涂装、印刷、化工、制药等需要稳定氧化处理的场景
希望通过蓄热回收降低持续补热需求的项目

方案前需要重点核对

高浓度或峰值负荷明显时，需校核氧化放热、稀释和联锁策略
含卤或易反应、易聚合组分按 HJ 1093 的“不宜采用”边界先做分质与专项路线比选；含硅核对蓄热体保护，含硫核对 SO₂ 后处理
漆雾、粉尘、油雾或黏性夹带物较多时，需先明确预处理方案
间歇生产或运行时间较短时，需单独核算启动、补热和运行成本

直接处理，还是先浓缩

直接进入 RTO

中高浓度、风量处于 RTO 适用范围且废气条件稳定时，可比较直接进入 RTO 的方案，并核算氧化放热、补热需求和安全联锁。

沸石转轮＋RTO

大风量、低浓度且组分适合吸附的废气，可先通过沸石转轮吸附浓缩，再将较小风量的浓缩气送入 RTO 氧化处理。

两条路线应按同一生产负荷比较完整系统，不能只比较主机风量，也不能把转轮主处理风量直接当作后端 RTO 的入口风量。

产品系列

RTO 三大结构类型对比

根据腔室数量和气流切换方式不同，RTO 可分为双腔、三腔和多腔三种结构。选型时需要结合处理风量、排放稳定性、投资预算与连续运行要求综合比较。

双腔 RTO

2-Chamber

两个蓄热室在进气与排气状态之间交替切换，结构相对简单，初期投资相对较低。

结构简单成本较低切换冲击较大

两个蓄热室交替承担预热与热量回收，设备结构和维护路径较直接
初期投资相对较低，适合工况稳定、连续性要求适中的项目
切换瞬间需重点核对残余废气、吹扫措施与排放峰值
适用风量与处理效果需根据废气负荷、阀门切换和项目排放要求核算

净化效率：95%～98%（需重点核对切换损失）

三腔 RTO

3-Chamber

多腔 RTO

Multi-Chamber

采用四腔及以上结构，通过更多蓄热室协同组织气流，适用于需要进一步提高运行平稳性或处理能力的定制项目。

超大风量热回收较高运行平稳

四腔及以上可进一步优化气流分配、切换衔接与系统冗余
可通过增加腔室改善热量回收，实际效率按结构和运行条件核算
超出标准系列的超大风量项目，需要结合运输、布置与检修条件单独设计
设备规模和系统复杂度较高，适合大型装备制造或集中治理项目

净化效率：≥99%（按项目配置确认）

三床式 RTO 常用型号与初选参数

型号	参考风量 m³/h	设备重量 t	装机功率 kW	场地长×宽 m	燃烧器热负荷万 kcal/h
SD-RTO-10000	10,000	30	24	16.5×6	40
SD-RTO-12000	12,000	35	35.5	17×6.5	50
SD-RTO-15000	15,000	38	48	18×7	60
SD-RTO-20000	20,000	45	53	19.5×7.5	80
SD-RTO-25000	25,000	51	66	20×8	100
SD-RTO-30000	30,000	55	86	22.5×8	120
SD-RTO-35000	35,000	63	86	23×11	120
SD-RTO-40000	40,000	70	125	23×11.5	150
SD-RTO-45000	45,000	75	125	28×11.5	150
SD-RTO-50000	50,000	80	147	30×11.5	150

表中场地尺寸是产品库初选参数。完整设备区还需结合前处理、风机、排气设施、平台、运输和检修空间深化；基础荷载、运输分段与最终电气容量以项目图纸和设备清单为准。组合系统应按进入 RTO 的浓缩气量选型，不能套用转轮主处理风量。

沸石转轮＋三床式 RTO

钢结构喷漆厂涂装废气工程

大型钢结构件喷漆产生大风量涂装废气。项目采用沸石转轮先浓缩、三床式 RTO 再氧化的组合路线，中环盛达完成从风路与设备区衔接到制造、安装和系统调试的整套交付。

生产工序：大型钢结构件喷漆
工艺路线：沸石转轮吸附浓缩＋三床式 RTO 蓄热氧化
交付范围：方案设计、设备制造、现场安装、系统调试

查看完整工程案例

ENGINEERING REFERENCE

RTO 工程初选参考范围

以下数值用于方案初筛和设备沟通，不是某一台设备的保证参数。最终温度、停留时间、热回收配置和排放指标，应根据废气组分、入口负荷、运行波动及项目技术协议确定。

净化效率≥99%

典型设计目标，最终按废气组分、负荷和项目排放要求确认

热回收效率≥95%

指蓄热系统热回收设计目标，不等同于 VOC 处理效率

氧化室处理温度通常高于 760℃，典型约 760～850℃

HJ 1093—2020 对燃烧室温度写的是“一般应高于 760℃”；项目设定还要结合组分、停留时间与排放目标校核

适用风量10,000～50,000 m³/h

标准产品初选范围，组合系统按进入 RTO 的实际浓缩气量核算

入口浓度200～3,000 mg/m³

需同时核对正常值、峰值、波动和对应的生产工况

腔室配置2腔 / 3腔 / 多腔

根据连续运行、吹扫、压力稳定性、占地和维护条件比较

高温区名义停留时间约 0.75～1.0 s

可用于初步估算炉膛有效容积，最终按温度场、混合条件和设计工况复核

RTO（Regenerative Thermal Oxidizer，蓄热式热氧化炉）适合连续或较长时间运行、组分适配的中高浓度有机废气。客户判断它值不值得选，关键看入口 VOCs 热值、全年运行时间和预处理条件。HJ 1093—2020 第 4.6、4.7 条分别指出易反应、易聚合及含卤废气不宜采用蓄热燃烧；不能仅以“增加碱洗”把普通 RTO 变成默认适用方案。含硅应保护蓄热体，含硫则需核对氧化后 SO₂ 的后处理。

入口浓度较高或波动较大时，还需要校核氧化放热、最高温度、稀释或旁通策略及联锁条件；入口浓度较低时，应单独核算启动和补热需求。

COST & OPERATION MODEL

30,000 m³/h RTO 的投资与年运行账怎么算

先把装机功率、平均负载、辅助燃气和年运行时间换算成年费用，再把主机、前处理、安装与维护放进同一张十年费用表，客户就能看出低价设备是否真的省钱。

设计处理风量: 30,000 m³/h
年运行时间: 7,200 h
型号表装机功率: 86 kW
测算单价: 电 0.80 元/kWh；气 3.50 元/Nm³

风机与电气满负荷上限

86 kW × 7,200 h × 0.80 元/kWh约 49.5 万元/年

若全年平均负载率按 70% 计，同一口径约为 34.7 万元/年。报价比较时必须区分装机功率和实际平均功率。

辅助燃气情景

20 Nm³/h × 7,200 h × 3.50 元/Nm³约 50.4 万元/年

20 Nm³/h 是测算假设。真实耗气量取决于入口热值、热回收、启停次数、漏风和保温，不能直接套用。

峰值负荷放大

30,000 m³/h × 800→1,200 mg/m³ ÷ 10⁶24→36 kg VOCs/h，负荷增加 50%

风量不变时，峰值浓度会直接放大氧化放热与安全控制负荷，主机不能只按平均浓度选。

十年节能价值

每年少用 15 万元能源 × 10 年累计约 150 万元

一次性设备差价应与十年能源、维护和停产费用放在同一周期比较，不能只看主机合同价。

年度能源三种情景

电力按 60% / 70% / 80% 负载；燃气按 10 / 20 / 30 Nm³/h约 54.9 / 85.1 / 115.2 万元/年

低负荷、常用工况和较高负荷三档都按 7,200 小时、电价 0.80 元/kWh、气价 3.50 元/Nm³计算。三档相差约 60.3 万元/年，说明入口热值、漏风、保温和启停次数比单看主机价格更影响长期费用。

报价项	必须统一的范围	容易漏掉的费用
RTO 主机	炉体·陶瓷·阀组·燃烧器	保温与检修平台
前后端系统	过滤·风机·风管·烟囱	变频器与消声减振
工程实施	基础·吊装·安装·调试	停产窗口与交叉施工
长期运行	电·气·滤材·检修	检测校准与备件

中环盛达标准系列常用处理风量为 10,000～50,000 m³/h。以 30,000 m³/h、年运行 7,200 小时为例，仅电力与辅助燃气的年度情景测算约为 54.9～115.2 万元；客户可用自己的负载率、耗气量和能源单价直接替换计算。

采购判断｜同样 30,000 m³/h，年度能源费可以相差约 60.3 万元。本页三档算例按 86 kW 装机功率、60%／70%／80% 平均负载，配合 10／20／30 Nm³/h 辅助燃气量计算；电价 0.80 元/kWh、气价 3.50 元/Nm³、全年 7,200 小时。差异来自运行条件，不是三家设备的报价对比。比较采购方案时，让供应商列出同一工况下的电耗、耗气与启停损耗，再把滤材、维护和安装范围合并，才看得出设备差价能否省回来。

上述 54.9～115.2 万元为电力与辅助燃气情景，不含滤材、人工、检测、备件和停产检修。正式报价把客户的正常/峰值浓度、每班运行时间、当地能源价格和完整供货清单代入，即可形成可直接比较的年度费用表。

MAINTENANCE PLAN

维护计划怎样落到设备部位

切换阀与执行机构

运行记录: 动作反馈、切换状态与异常报警
停机检修: 阀座密封、传动、气源及备件

蓄热床与衬里

运行记录: 压差、温度趋势与生产负荷对应关系
停机检修: 积灰、损坏、保温与通道状况

燃烧与仪表

运行记录: 启停记录、温度和压力信号
停机检修: 燃烧器、阀组、测点与联锁校验

风机与管网

运行记录: 风量、振动、漏风和过滤阻力
停机检修: 叶轮、支撑、阀门及检修口

运行人员依设备手册记录趋势，检修由合格人员执行。具体频次按入口污染物、运行时长与设备要求建立，不能用统一日历替代状态检查。参见日常维护如何安排。

客户采购时先看这五项，不只看主机价格

比较项	客户应该拿到的结果	为什么会影响最终费用
正常与峰值工况	风量、VOCs 组分、正常/峰值浓度、同时生产关系	决定主机规格、氧化放热、稀释与联锁配置
完整供货边界	前处理、主机、风机、风管、烟囱、电控、平台、安装调试逐项列明	避免主机报价低，但配套和工程费用后补
年度能源账	电耗、燃气、启停次数分别按低/中/高负荷计算	同一台设备在不同工况下，年费用可相差数十万元
施工与停产窗口	基础、吊装、管路碰口和恢复生产时间	改造项目的停产损失可能高于设备差价
维护与备件	切换阀、陶瓷、燃烧器、仪表和过滤耗材清单	决定设备投运后的检修频率与备件预算

中环盛达第一轮技术沟通会把上述五项整理成同一张条件表。资料暂时不完整也可以先提供生产工序、现有风量、涂料或溶剂 SDS、年运行时间和现场照片，再明确还需要补测的数据。

从资料到投运，客户会收到哪些成果

工况核对与路线比较：区分主收集风、RTO 实际入口风和峰值负荷，比较直接 RTO 与“沸石转轮＋RTO”的设备规模和年度费用。
方案与报价边界：列出设备参数、工艺流程、能耗测算、供货清单、双方接口和不含项，方便不同方案按同一口径比较。
设计制造与现场衔接：完成主机、风机管网、平台、电控和安全联锁设计，并结合运输、吊装与检修空间组织制造和安装。
调试与交付：完成阀门切换、温度压力、燃烧、风机和生产联锁调试，交付操作维护资料并开展开停机、报警处理和日常保养培训。

如果您正在比较 RTO 方案，可直接查看一套 RTO 的完整预算组成，或发送工况资料让我们按相同口径核算主机投资与年度运行费。

常见疑问

询价一套 RTO，希望拿到哪些具体结果？

把正常与峰值风量、VOCs组分和浓度、年运行时间、现场布置及电气单价发来，可先比较直接RTO与转轮＋RTO两条路线。方案应列出型号与处理能力、预处理配置、主要设备清单、安装接口，以及电力、燃气和维护费用。主机价格与完整项目预算分开列，方便采购逐项比较。

什么情况下需要在 RTO 前增加沸石转轮？

对大风量、低浓度且组分适合吸附的气流，可比较先浓缩再氧化与直接进入 RTO 两种路线。需核对入口洁净度、吸附与脱附条件、运行时间及完整系统费用。

RTO、催化氧化与 RCO 是同一种设备吗？

RTO 采用蓄热与高温氧化；催化氧化使用适配催化剂；RCO 则是带蓄热配置的催化路线。具体应查看设备结构和工艺清单，不能仅按名称判断。

只有风量，能否直接确定设备与报价？

风量是基础信息，还需要组分、浓度及波动、运行时间、预处理与现场条件。报价同时要明确主机、配套、安装调试和双方供货范围。

三床式与旋转式 RTO 怎样比较？

使用相同设计工况和供货边界，比较气路组织、吹扫与密封、主机及检修空间、维护安排和整体配置，由具体方案确定。
