PRODUCT OVERVIEW
沸石转轮怎样把废气吸附、浓缩与转移？
沸石转轮浓缩系统利用蜂窝状疏水性沸石分子筛吸附废气中的适配VOCs，将有机物从大风量主气流转移到小风量脱附气中。转轮承担吸附与浓缩，浓缩气继续送入RTO或催化氧化设备处理。
转轮分为吸附、再生脱附和冷却三个工作区域。介质缓慢旋转：在吸附区截留有机物，在再生区通过热空气脱附，再经冷却恢复吸附条件，使三个过程连续衔接。
系统包括转轮箱体、沸石介质、驱动与密封机构、过滤预处理、主风机及再生冷却风路。中环盛达按10,000～200,000 m³/h主处理风量和约10～40倍名义风量比进行初选，再结合实际组分与再生热源匹配后端氧化设备。
PROCESS PRINCIPLE
原理流程介绍

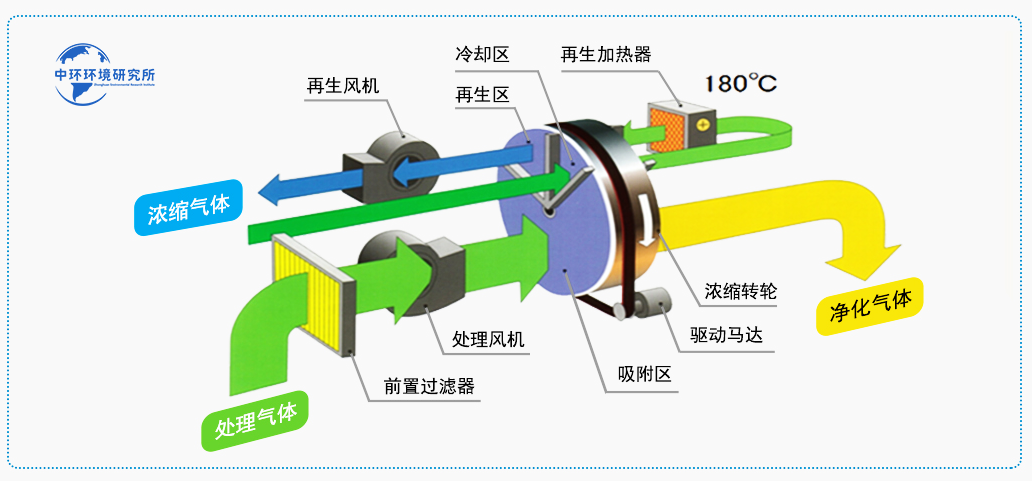

沸石转轮不是间歇吸附箱，而是一套连续工作的气体转移系统。圆盘形蜂窝转轮持续缓慢旋转，固定的分区密封把转轮截面划分为吸附区、再生脱附区和冷却区；同一块沸石介质随转动依次经过三个区域，在一周内完成吸附、脱附和冷却复位。
主处理风、热再生风和冷却风同时运行，但沿各自通道通过转轮。主处理风在大面积吸附区完成净化；小风量热风在再生区带走已吸附的 VOCs，形成浓缩气；冷却风降低完成脱附后的介质温度，使其恢复下一周期的吸附能力。
转轮的核心作用是转移和浓缩 VOCs，不承担最终分解。浓缩气还需进入 RTO 或催化氧化设备；系统能否达到预期效果，取决于入口组分与洁净度、三条气路的风量和压差、再生温度、转速、分区密封以及后端设备联锁。
入口保护与条件稳定
废气先通过与漆雾、粉尘、油雾和液滴相匹配的过滤或预处理，避免蜂窝孔道堵塞和沸石表面污染。系统同时核对入口温度、湿度、露点和组分，再由主处理风机维持设计风量及压力，将废气均匀送入转轮吸附区。
吸附区处理主风量
大风量、低浓度废气穿过占转轮主要面积的吸附区，适配的 VOCs 分子进入疏水性沸石微孔并被吸附，净化后的主气流经风机和排气设施排出。吸附效果与组分、通过速度、入口浓度、温湿度及介质状态共同相关。
再生区形成浓缩气
吸附了 VOCs 的介质转入面积较小的再生脱附区，约 180～200℃ 的再生热风使沸石吸附能力下降，已吸附的有机物随小风量气流脱附。该气流因体积显著减小而形成较高浓度的浓缩气，再送往后端 RTO 或催化氧化设备处理。
冷却区复位并继续循环
完成脱附的高温介质进入冷却区，由冷却气流带走余热，使沸石恢复适合吸附的温度后重新进入吸附区。部分系统会回收冷却气中的热量用于预热再生风，具体循环方式需与换热器、加热器和后端氧化设备统一核算。

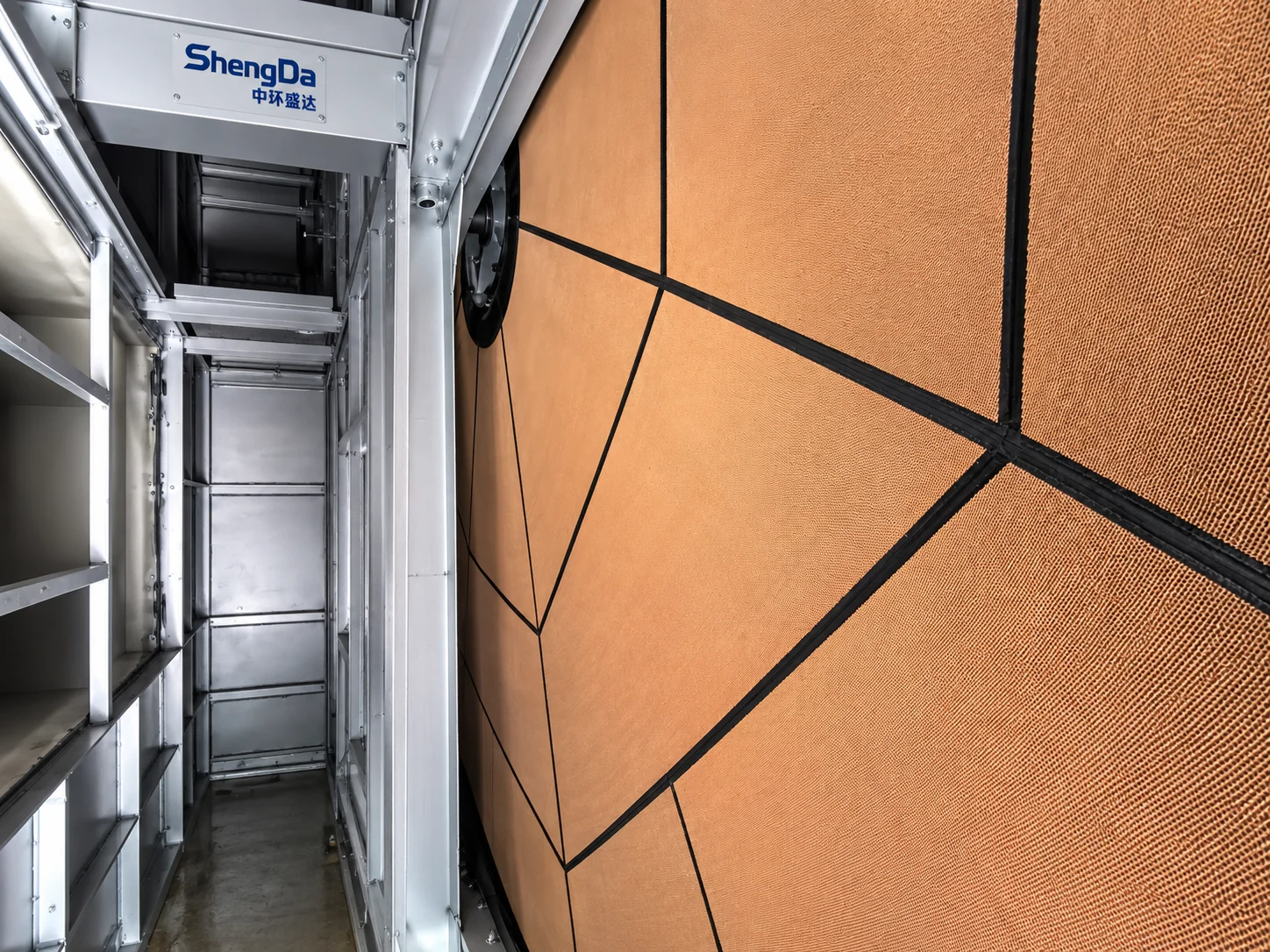

转轮分区与蜂窝介质细节

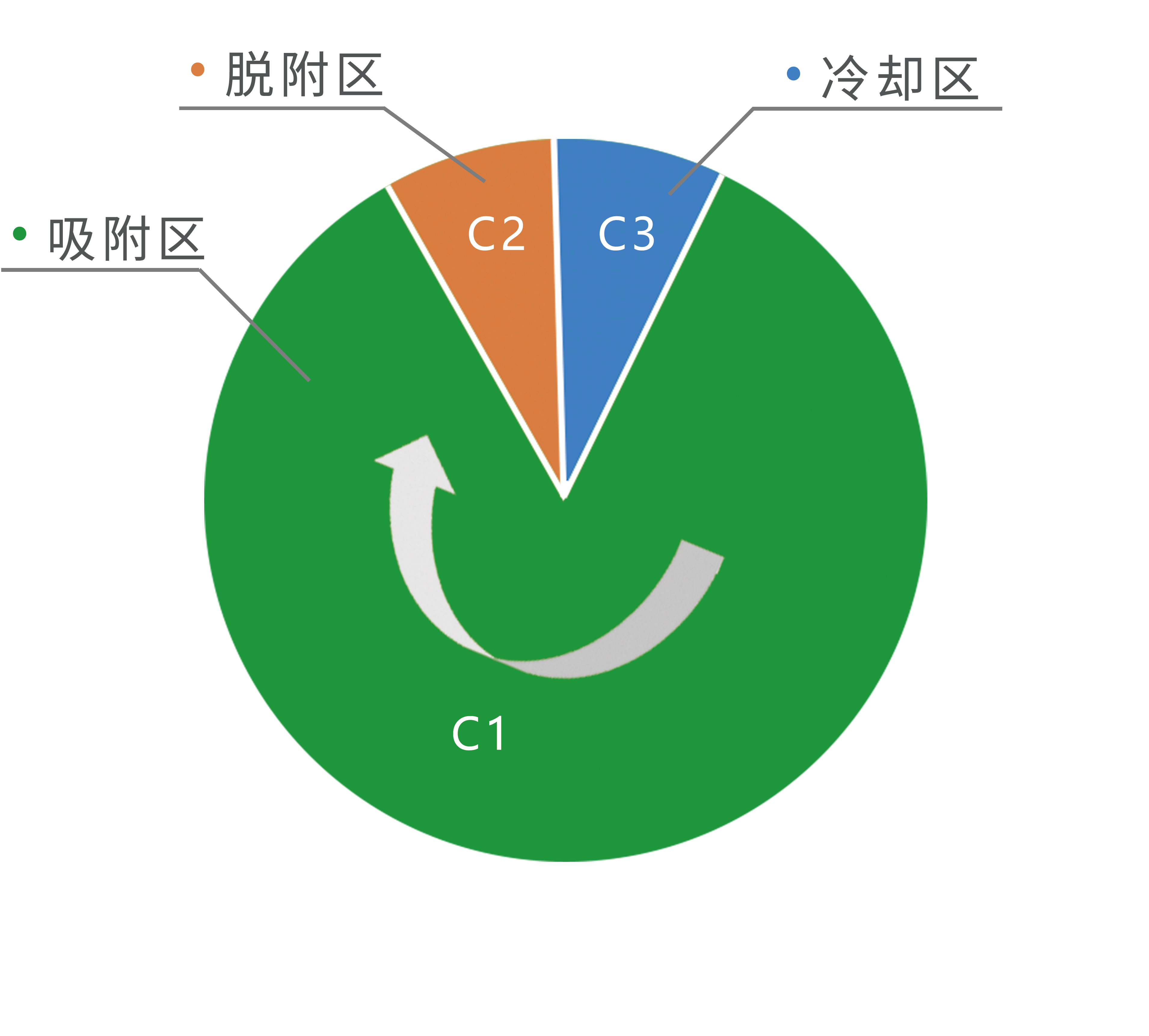

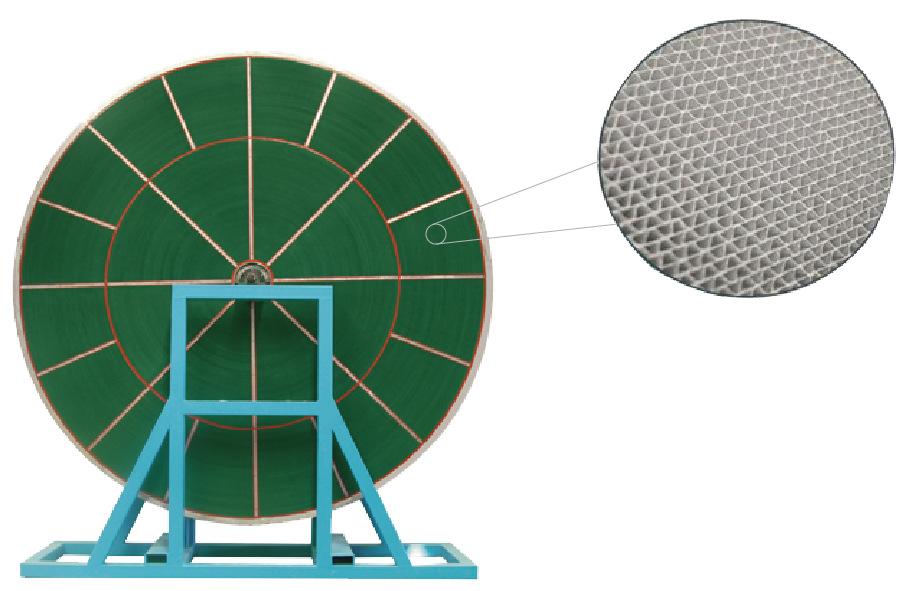

分区是由固定密封结构在转轮截面上形成的气流区域，转动的是整块蜂窝介质。下面两张图分别说明三区比例关系和蜂窝孔道结构。
三条气路与控制要点
- 主处理风路负责输送全部生产废气并形成净化排气；再生风路以较小风量携带热量穿过再生区；冷却风路负责恢复介质温度。三条气路的风量、温度、压力和方向都应在流程图与控制逻辑中分别标明。
- 分区密封需要限制三条气路相互串流。密封磨损、转轮偏摆或压差失衡会使未处理气体进入净化侧，或使浓缩气被额外空气稀释，因此运行中应同时观察转轮压差、驱动电流、转速和各区出口状态。
- 转速决定介质在各区的停留时间；再生温度和再生风量决定脱附程度；冷却温度影响下一周期的吸附容量。控制系统应根据生产负荷维持三者协调，而不是只依靠提高再生温度追求浓缩倍率。
- 后端 RTO 或催化氧化设备应先进入可接收浓缩气的状态，再允许转轮再生气路投入。后端故障、超温、风机停机或关键阀门反馈异常时，应按项目联锁逻辑停止加热、隔离浓缩气或执行安全处置。
流程用于说明系统分工，具体设备及联动配置按项目设计确定。

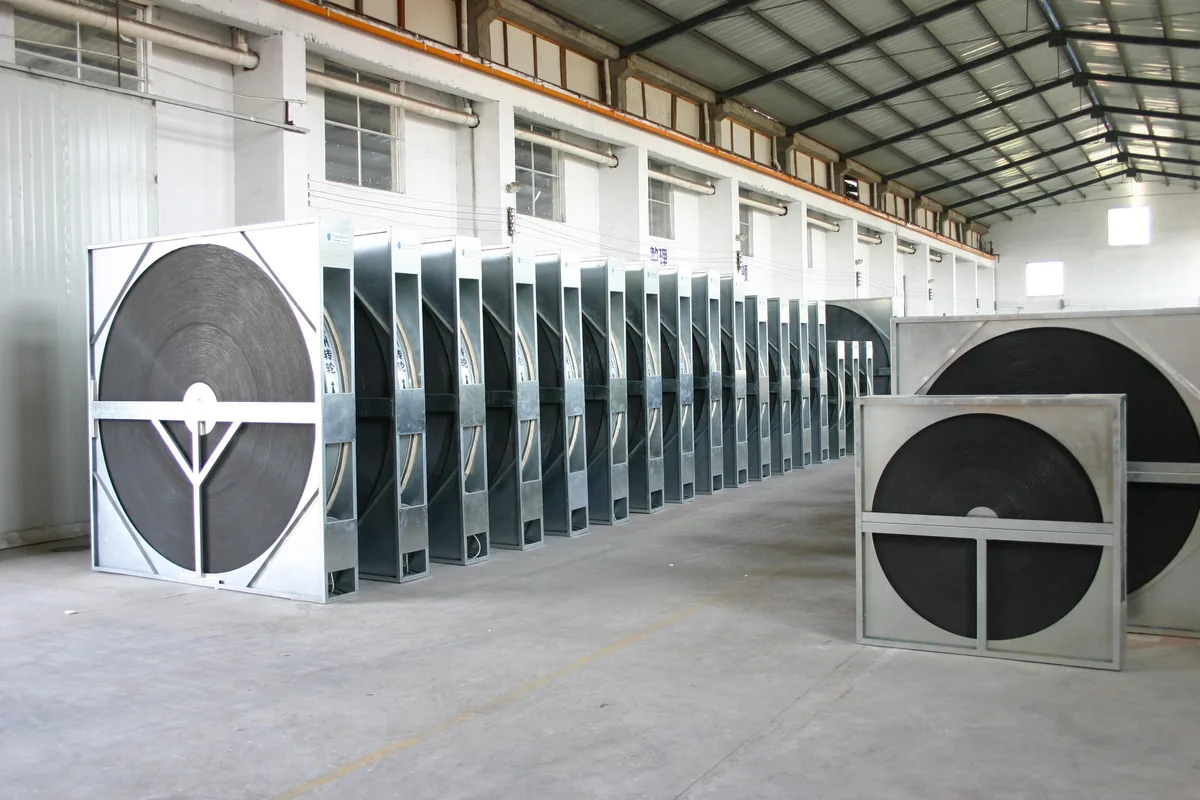

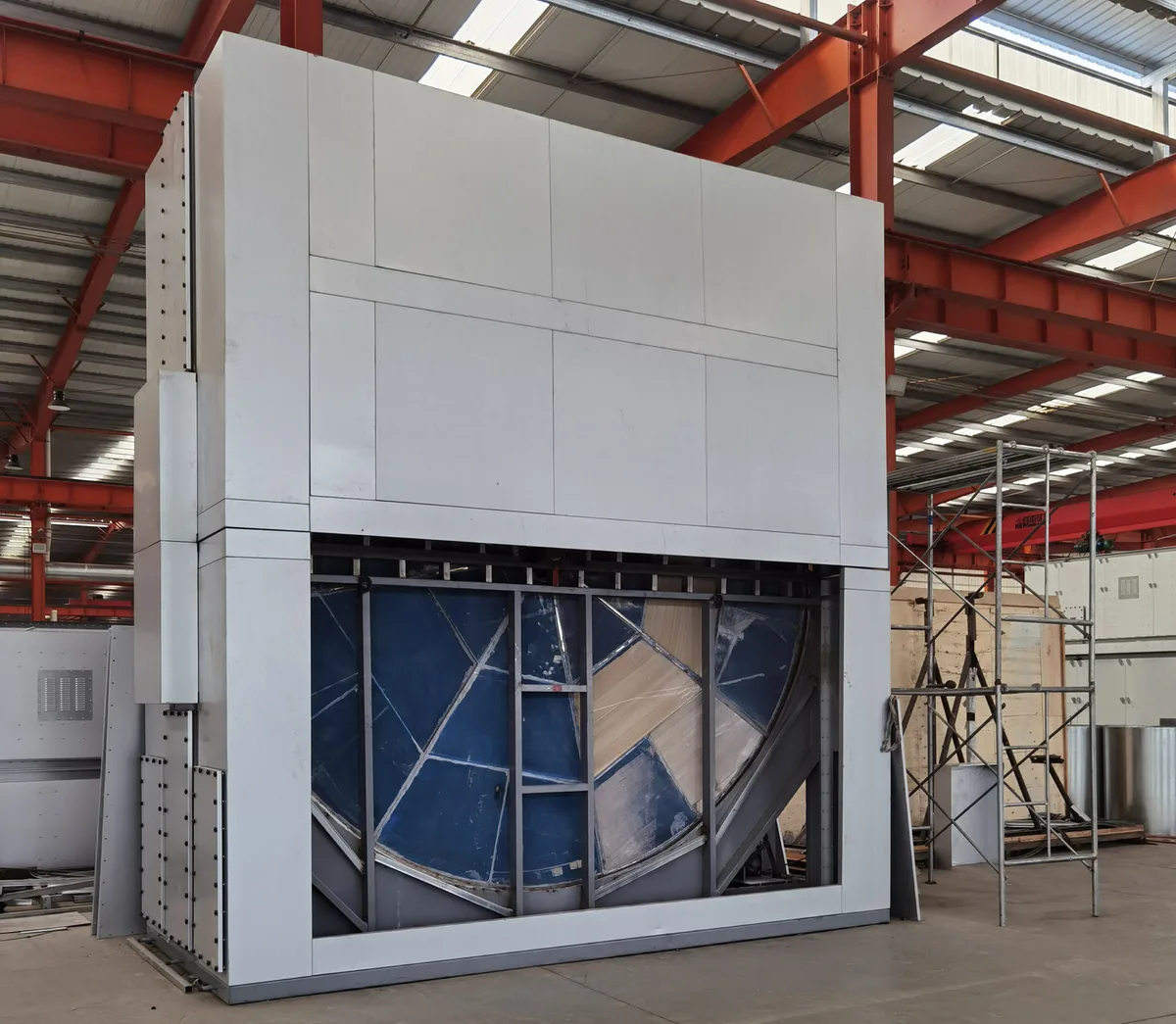

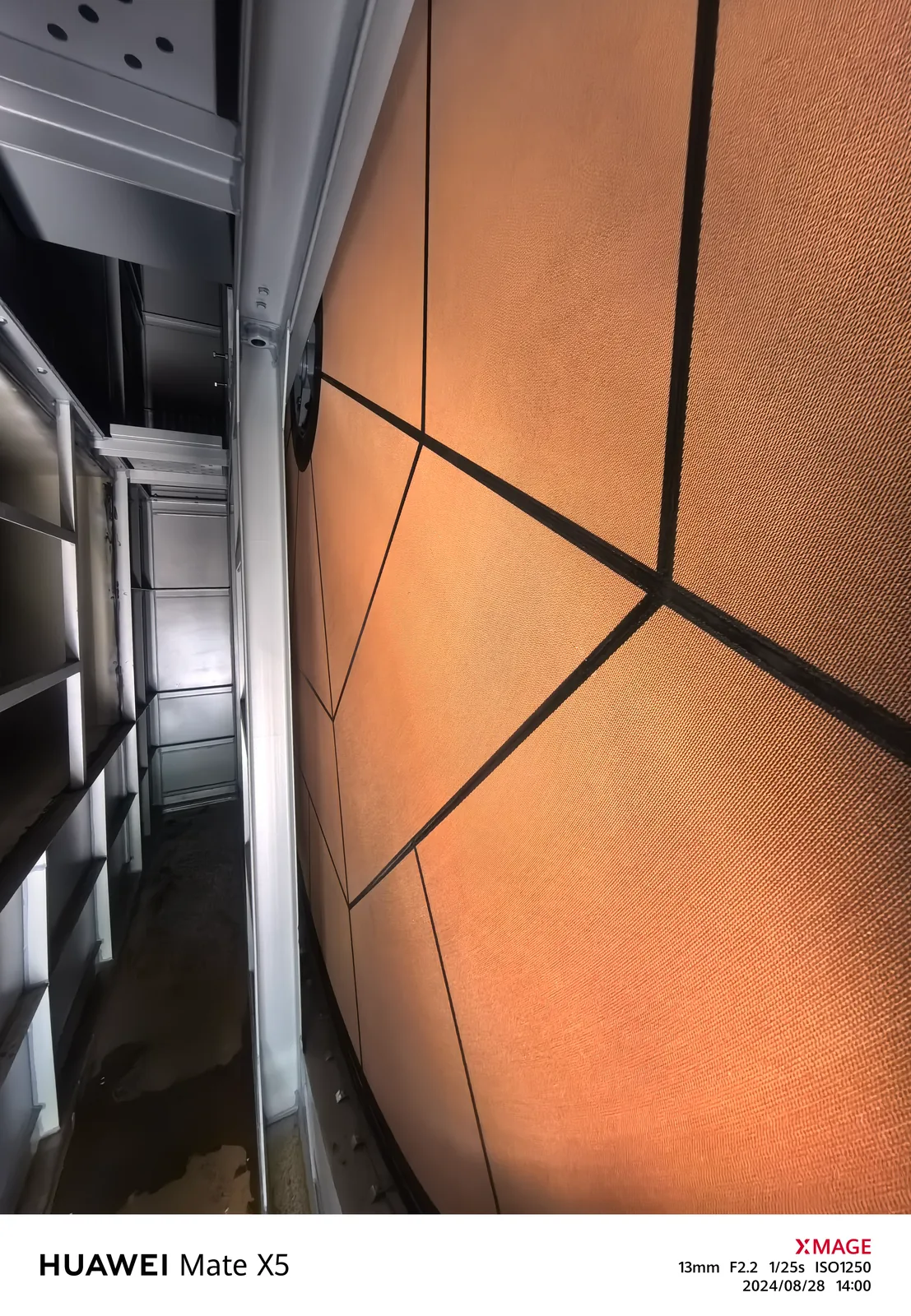

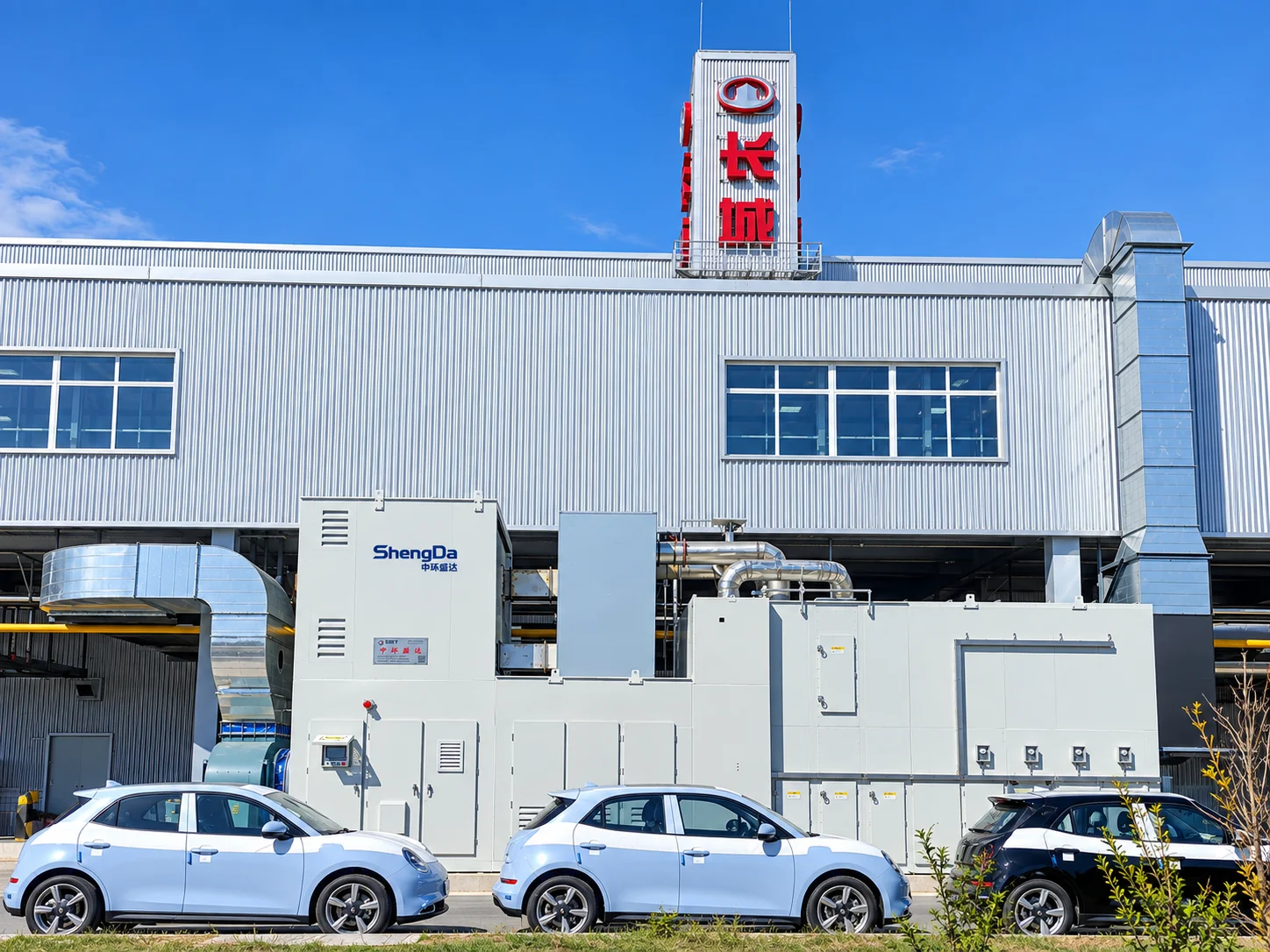

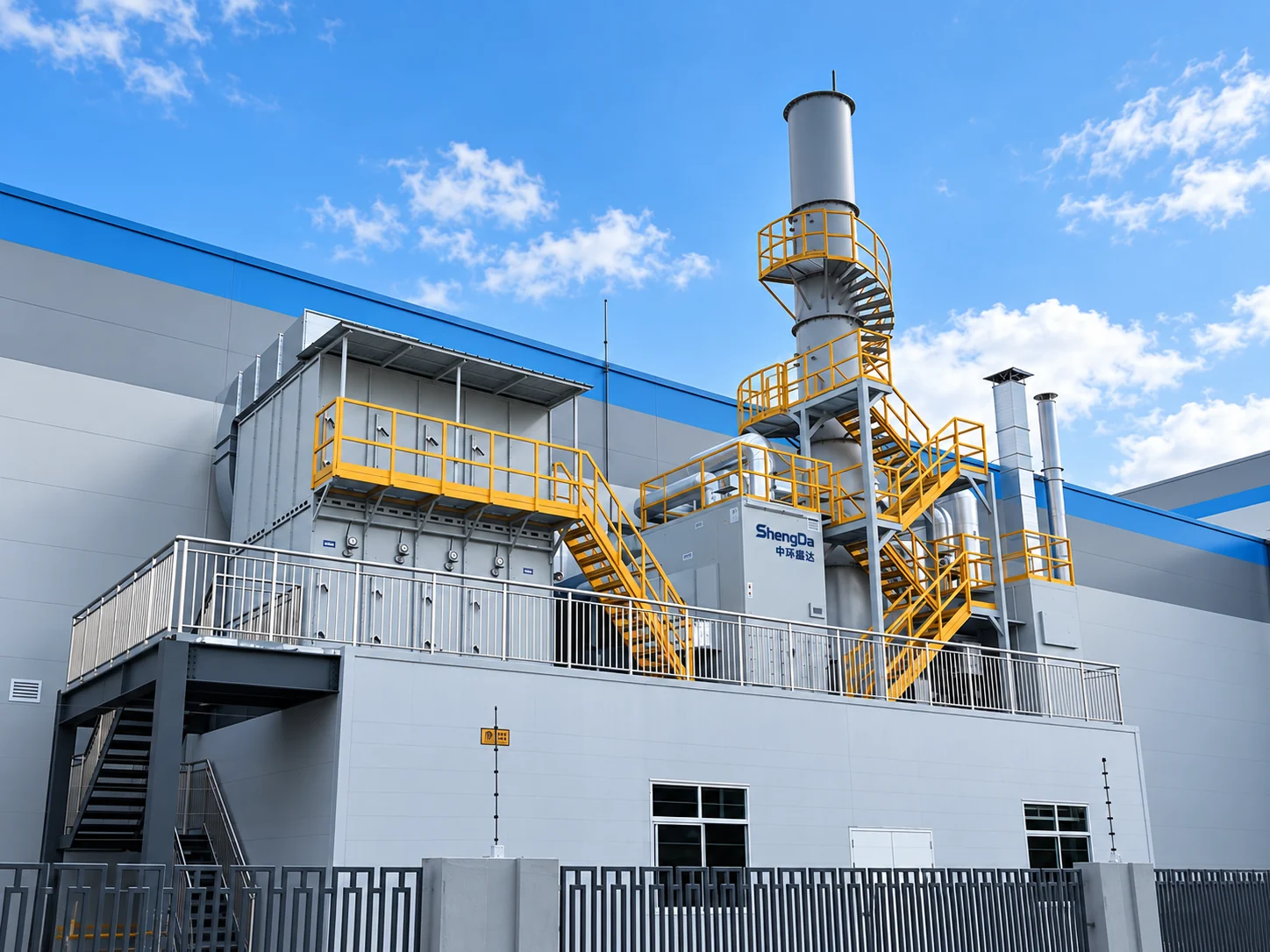

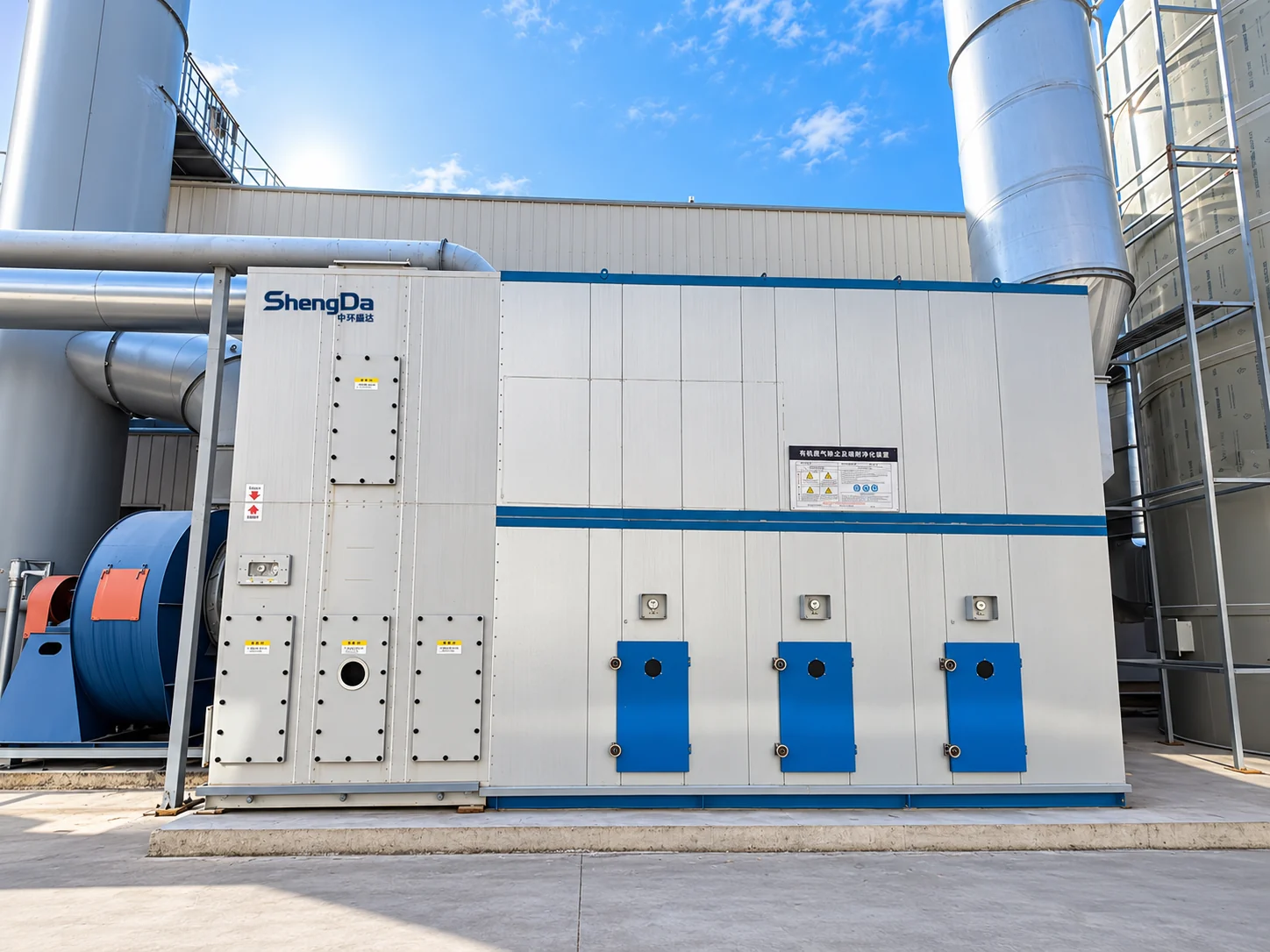

设备实拍
适用工况与路线选择
适合列入沸石转轮方案比较
- 大风量、低浓度且有机物组分适合沸石吸附的生产废气
- 风量和浓度波动能够量化，具备连续或较长时间运行条件的工况
- 涂装、印刷、涂布等需要先浓缩再进入后端氧化处理的场景
- 入口温湿度可控制，并能配置与实际夹带物相匹配的预处理系统
方案前需要重点核对
- 漆雾、粉尘、油雾、液滴和黏性物会污染介质，需要先确定入口保护方案
- 高沸点、易聚合或难脱附组分需要核对吸附相容性和再生条件
- 温度、湿度和露点需一起判断，不能仅凭入口温度排除凝露风险
- 间歇生产、频繁停机或峰值负荷明显时，需要核算再生热量与后端能力
浓缩气后端怎样选择
浓缩气组分适合高温氧化、运行时间较长或需要较高热回收时，可比较转轮与 RTO 的组合路线，并按实际浓缩气量核算 RTO。
组分与催化剂相容、浓缩气条件稳定且适合较低温度氧化时，可比较转轮与催化氧化组合，并核对催化剂、预处理和再生热量。
两条路线都要以同一生产负荷核算主处理风、再生风、冷却风和浓缩气，不能只比较后端主机名称或单一风量。
沸石转轮＋催化氧化

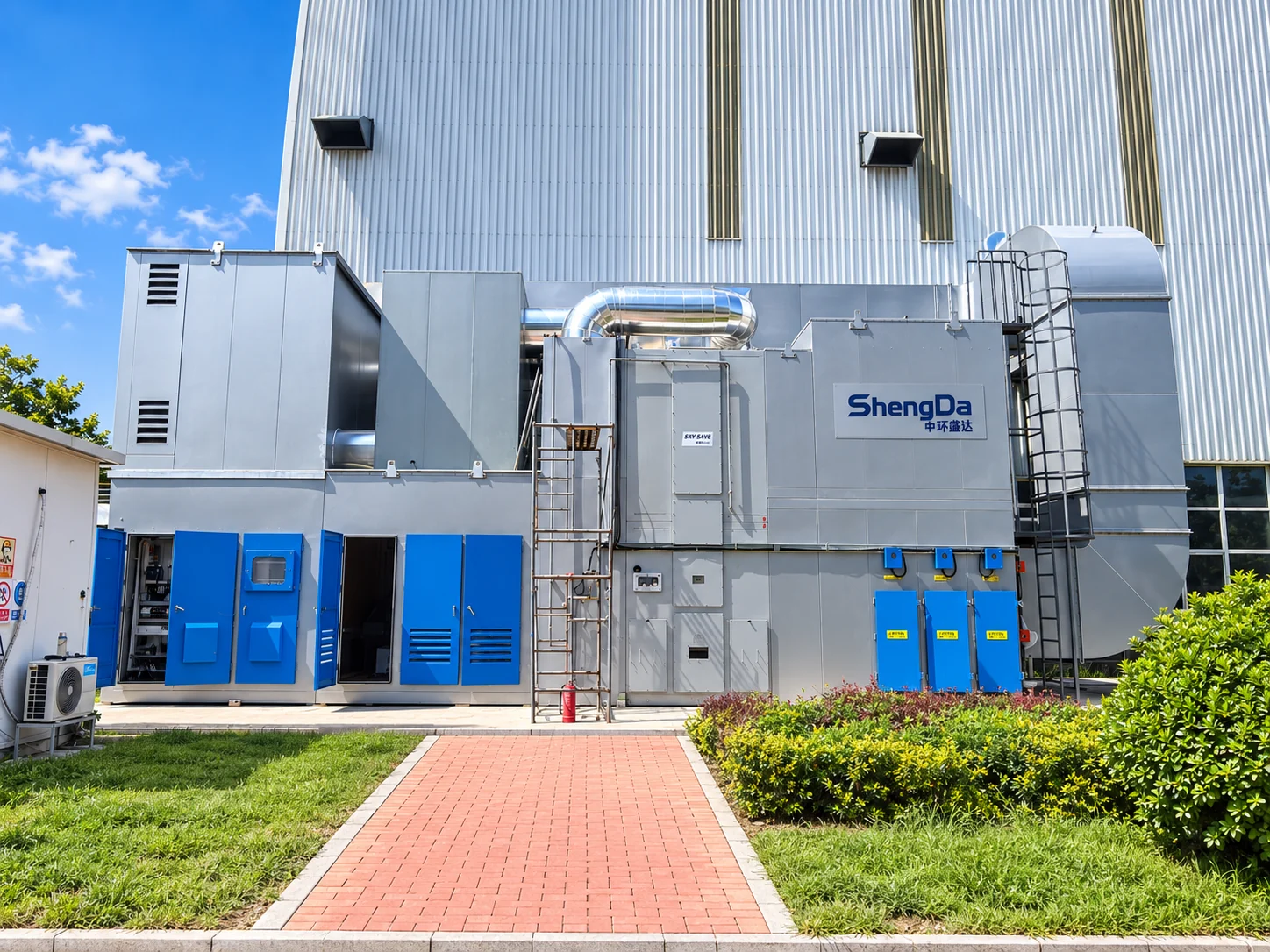

天津重工喷漆房 VOCs 治理工程
一重集团天津重工有限公司喷漆房采用前端过滤、沸石转轮与 CO 催化氧化，工程涵盖既有设施拆除与新系统安装调试。
- 治理工序：金属结构厂喷漆房 VOCs 废气
- 工艺路线：前端过滤＋沸石转轮＋CO 催化氧化
- 工程范围：既有设施拆除、设备制造、安装调试及验收配合
ENGINEERING REFERENCE
沸石转轮工程初选参考范围
以下数据用于路线比较、设备布置和询价资料准备，不是某一型号的保证参数。最终配置需根据废气组分、风量、温湿度、入口洁净度、运行制度和整套系统热量平衡确定。
更大风量可评估多转轮并联或非标设计，不能仅按总风量等比例放大
实际值受吸附、再生、冷却、密封、组分和运行状态影响
高沸点或难脱附组分需要专项再生策略，不能统一提高温度处理
仅供布置初筛，完整外形还包括箱体、过滤、风机、风管和检修空间
沸石配方、孔径、分区比例和密封结构按组分及设备设计确定
当工业废气浓度较低（通常低于 1,000 mg/m³）、风量达到数万至数十万 m³/h 时，若全部直接送入 RTO，设备规模和建设投入会随处理风量增大；有机物热值不足时，系统也往往需要持续补充燃料。此类大风量、低浓度工况正是沸石转轮适合参与方案比较的场景。
10～40 倍描述的是主气流与脱附气的名义风量比，不是 VOCs 的质量转移率或整套系统净化效率。转轮本身负责吸附与转移，最终去除还要看穿透、再生、密封串漏、后端氧化与旁路条件；含卤、含硅、高沸点或易聚合组分先做吸附和脱附相容性判断。
初算可用“浓缩气量≈主处理风量÷名义浓缩倍率”。例如主处理风量 100,000 m³/h、名义倍率 20:1，可先按约 5,000 m³/h 的浓缩气量比较后端设备；实际选型还要计入吸附率、再生效率、吹扫、串漏以及温度和密度修正。
COST & OPERATION MODEL
100,000 m³/h 沸石转轮的再生热量怎么算
转轮缩小的是后端氧化设备处理的气量，主风机仍要输送全部生产废气。下面分别算浓缩气量、再生加热和主风机电费，避免只看到“20 倍浓缩”就直接推导节能比例。
- 主处理风量
- 100,000 m³/h
- 名义浓缩倍率
- 20:1
- 再生升温情景
- 25→190℃
- 年运行与能源价
- 4,000 h；电 0.80 元/kWh；气 3.50 元/Nm³
后端浓缩气量
100,000 m³/h ÷ 20约 5,000 m³/h这是第一轮设备比较值，正式选型还要计入吸附率、再生效率、冷却风、吹扫与串漏。
再生空气显热
1.2 kg/m³ × 1.0 kJ/(kg·K) × 5,000 m³/h ÷ 3,600 × 165 K约 275 kW 热功率只计算空气显热，未计箱体、介质、散热和 VOCs 脱附热；用于判断加热量级，不替代热平衡书。
60%热回收后的补热
275 kW ×（1－60%）×4,000 h约 44 万 kWh热/年若按天然气低位热值 9.5 kWh/Nm³、系统效率 85%换算，约需 5.45 万 Nm³/年。
上述燃气费用
54,500 Nm³/a × 3.50 元/Nm³约 19.1 万元/年换热效率、再生风量和运行时数任何一项变化，都会直接改变结果，应做低、中、高三档情景。
主风机年电费情景
160 kW × 70% × 4,000 h × 0.80 元/kWh约 35.8 万元/年主风机仍要输送全部100,000 m³/h生产废气；与上述再生燃气合计，当前可见的两项能源费约54.9万元/年，后端氧化设备费用还需另算。
| 成本对象 | 是否随主风量变化 | 核算重点 |
|---|---|---|
| 主风机电耗 | 是，仍按 100,000 m³/h | 总阻力·平均频率·年时数 |
| 再生加热 | 按再生风量与温差 | 热回收·保温·脱附周期 |
| 后端氧化设备 | 按约 5,000 m³/h 初算 | 浓缩气负荷·峰值·安全裕量 |
| 转轮维护 | 按入口污染与运行状态 | 过滤·压差·密封·清洗 |
先算转轮自身的两笔能源账：本页 100,000 m³/h、年运行 4,000 小时算例，主风机电费约 35.8 万元，再生燃气约 19.1 万元，合计约 54.9 万元/年，另加后端氧化、滤材与维护。采购时比较“全风量直接氧化”与“转轮＋小风量氧化”的整套投资和年费，就能判断增加转轮是否值得。
以 100,000 m³/h 主处理风量为例，在组分适配且名义浓缩倍率约 20～33 倍时，后端氧化设备可先按约 3,000～5,000 m³/h 浓缩气量比较。与全风量直接氧化相比，类似工况的方案测算中，后端设备投资可能降低约 30%～50%；当浓缩气热值满足自持条件时，辅助燃料消耗也可显著下降。实际投资和年运行费用应按组分、浓度波动、热量平衡、运行时间及能源价格核算。
示例说明“后端缩小”不等于“整套系统能耗按 20 倍下降”。本页 54.9 万元只含主风机电费和再生燃气；若后端选 RTO，还需加后端风机、RTO 补热、过滤耗材和维护费用。转轮＋RTO 页在相同能源假设下列出三项合计，不能把两个不同小计当作两套完整系统比较。
MAINTENANCE PLAN
维护计划怎样落到设备部位

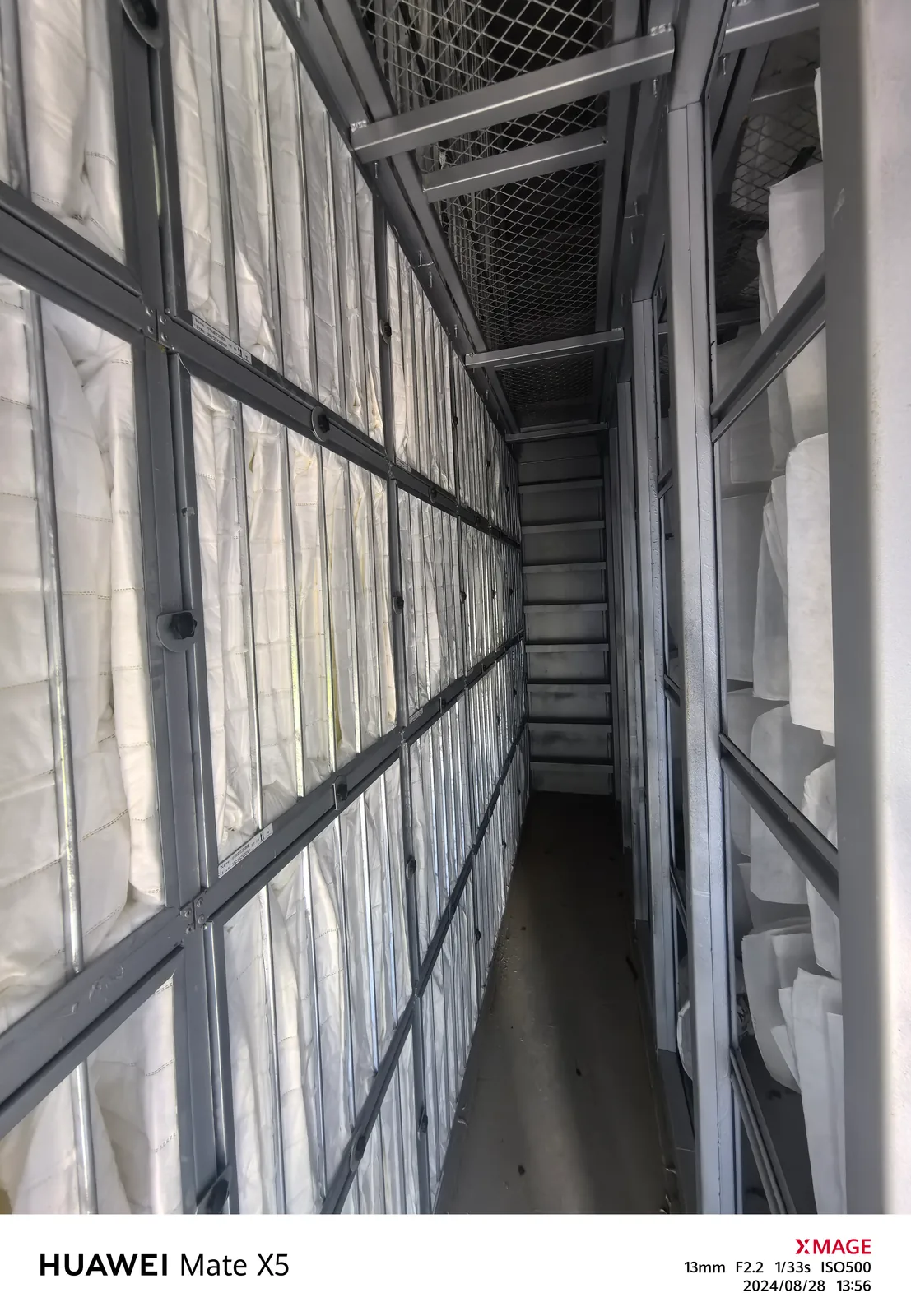

入口过滤与预处理
- 运行记录
- 过滤段压差、入口温湿度、凝露及夹带物变化
- 停机检修
- 滤材更换、箱体密封、排水和检修通道
转轮本体与分区密封
- 运行记录
- 转速、驱动反馈、转轮压差和出口变化
- 停机检修
- 蜂窝孔道、介质表面、分区密封和支撑结构
再生与冷却风路
- 运行记录
- 各区进出口温度、风量及换热状态
- 停机检修
- 加热器、换热器、风阀、保温和气路泄漏
风机、驱动与控制
- 运行记录
- 风机频率、振动、报警和前后端联锁状态
- 停机检修
- 轴承、传动、测点、联锁及备用部件
运行记录应把压差、温度、转速、生产物料和滤材状态放在同一时间轴上。出现出口变化时，先检查工况、过滤、再生、密封和测量条件，再判断介质是否需要维护或更换。参见沸石转轮维护与介质检查。
转轮不是一台可以单独完成治理的设备
采购沸石转轮时，客户最终需要的是“入口废气怎样变成达标气体”的完整答案，而不是一个浓缩倍率。下面四项必须同时落实：
| 必须确认的条件 | 转轮端需要给出的结果 | 对后端设备的影响 |
|---|---|---|
| 主处理风量与阻力 | 吸附区风量、过滤压差、转轮压差和主风机功率 | 决定全年主风机电费 |
| VOCs 质量负荷 | 正常与峰值 kg/h、吸附转移率 | 决定浓缩气负荷和后端主机规格 |
| 再生与冷却 | 再生风量、温度、热源、冷却风量 | 决定燃气或电热费用及浓缩稳定性 |
| 浓缩气去向 | 实际气量、浓度、温度和峰值 | 决定选 RTO 还是催化氧化 |
按页面示例，主风机电费约 35.8 万元/年，再生燃气约 19.1 万元/年，两项已经约 54.9 万元/年。若后端接 RTO，还需计算其风机、启动与运行补热；转轮＋RTO 组合页在相同假设下把后端风机加入，三项能源费约 59.4 万元/年。滤材、转轮清洗与检修仍未包含，因此不能只用“20 倍浓缩”推导整套系统节能 95%。
客户在技术协议中应拿到这些数字
- 正常、最大和最小生产负荷下的主风量、再生风量、冷却风量与浓缩气量。
- 正常与峰值 VOCs 质量负荷，以及对应的浓缩气浓度范围。
- 主风机、再生加热和后端氧化设备分开的年度能源测算。
- 过滤材料、转轮密封、驱动、清洗和介质检查的维护清单。
- 转轮停转、再生超温、风机故障和后端未就绪时的联锁动作。
需要继续判断后端路线时，可对照转轮＋RTO 组合系统和转轮＋催化氧化系统的费用与适用条件。
常见疑问
10 万风量加转轮后，整套设备都能按 5,000 m³/h 配置吗？
后端浓缩气按20倍名义浓缩可先估为5,000 m³/h；收集管网、预处理、转轮吸附主风路和主风机仍要承担100,000 m³/h。报价应分别列出主风路与脱附风路，再核对后端氧化、再生热源和安全配置。这样才能把设备缩小的收益与新增转轮、过滤和再生费用放在一起比较。
转轮是否可以单独完成整个治理过程？
转轮承担吸附浓缩，浓缩脱附气仍需进入后端氧化设备。方案需要同时说明净化气和浓缩气的去向，并明确后端设备的入口条件。
沸石转轮后端应选择 RTO 还是催化氧化？
需要比较浓缩气组分、浓度和波动、运行时间、催化剂相容性、热量平衡及安全控制。不能只按主处理风量或设备投资判断。
转轮压差变大是否必须更换介质？
应先对比实际风量、入口过滤、介质表面、再生温度、密封和测量条件，再进行材料评估，不能仅凭压差或使用年限决定更换。
只有总风量，能否确定转轮和后端设备？
不能。除主处理风量外，还需组分、浓度、温湿度、夹带物、运行时间以及再生风、冷却风和浓缩气条件，才能完成整套系统选型。
