旋转式蓄热氧化

旋转式 RTO 蓄热氧化系统

通过旋转式气体分配器组织蓄热床各扇区的进气、排气与吹扫,结合现场空间、连续运行需求及检修条件配置系统。

内容更新:2026-09-16

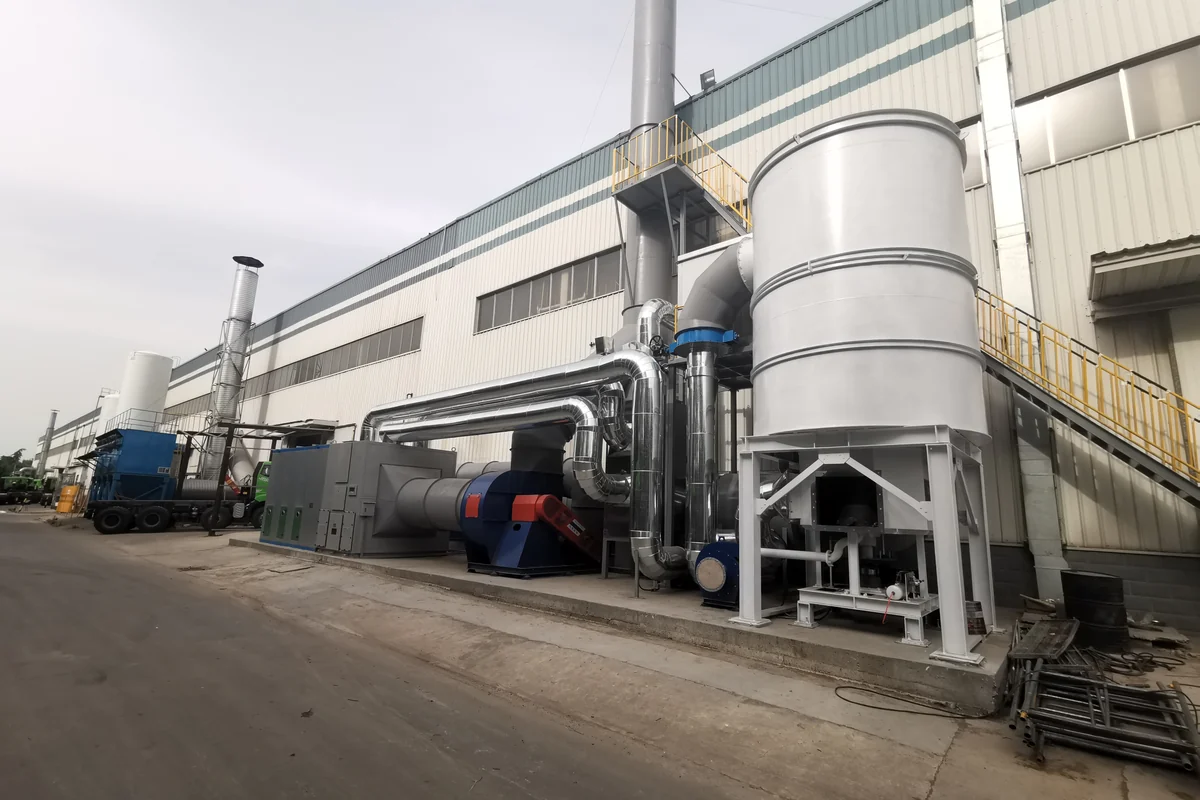

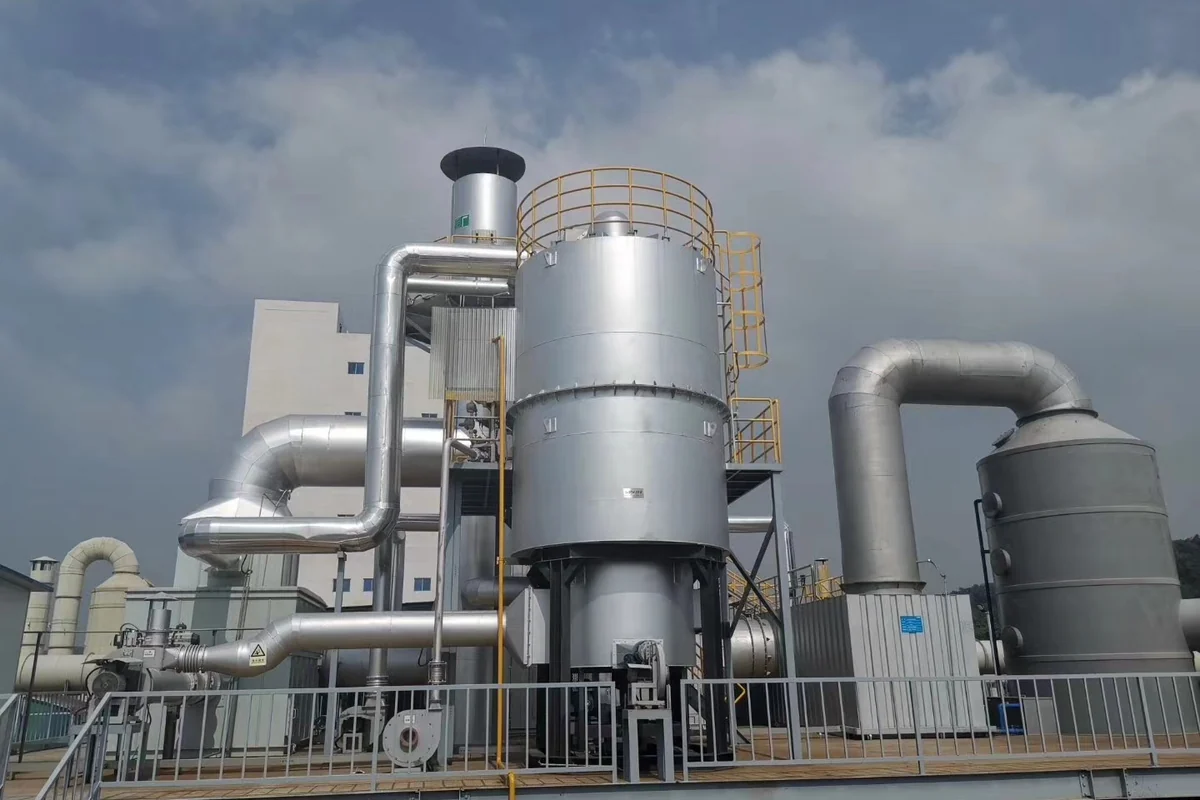

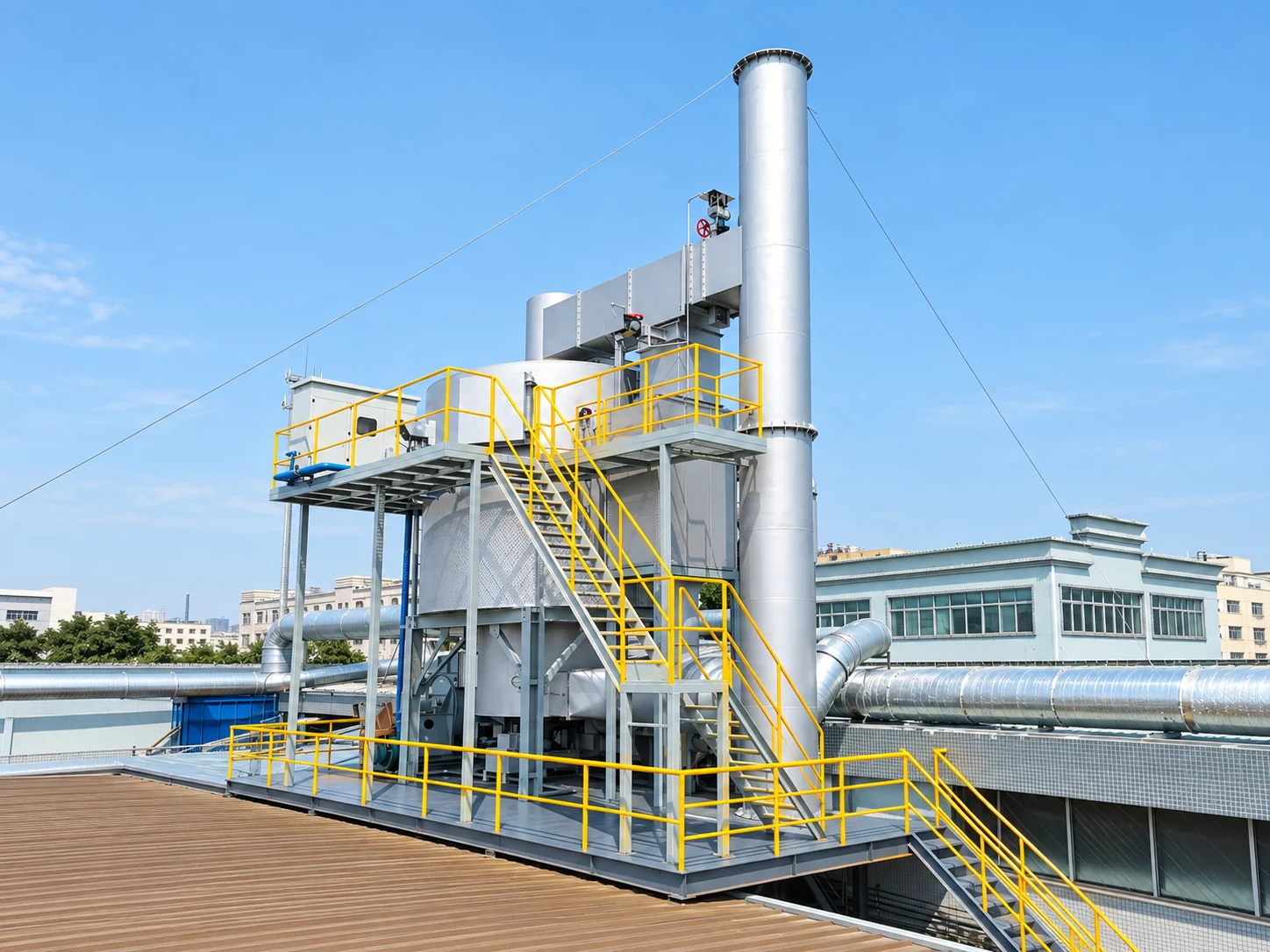

旋转式 RTO 系统设备与管道外观
旋转式 RTO 工程实拍,经 AI 辅助统一明暗和色调;主体、烟囱、平台及管道关系以原始照片为依据。

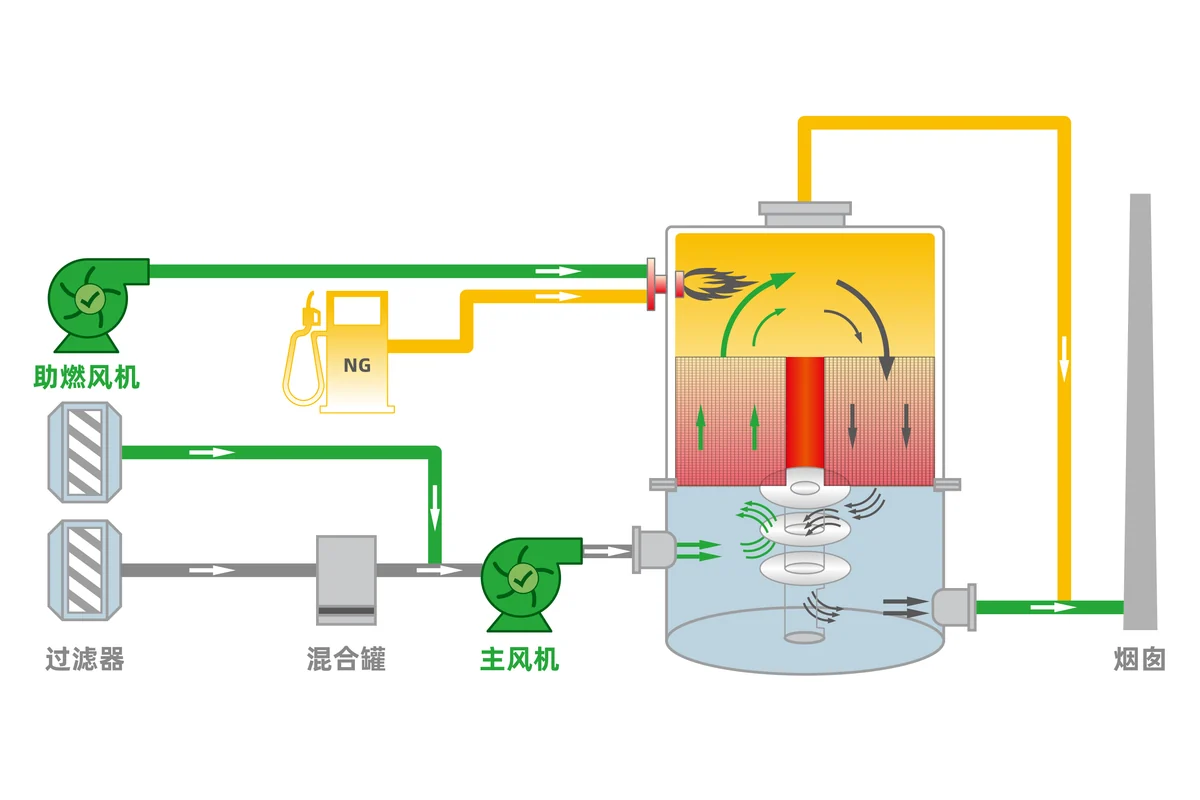

处理流程

  1. 进入蓄热扇区

    废气由分配器组织进入当前进气扇区并预热。

  2. 氧化与回收

    气流经氧化后进入排气扇区,将热量交给蓄热体。

  3. 分配与吹扫

    旋转分配机构依次改变固定床各扇区功能,配合吹扫和控制。

流程用于说明系统分工,具体设备及联动配置按项目设计确定。

气体分配与蓄热床怎样协同

旋转式 RTO 将蓄热床划分为多个扇区,由旋转式气体分配器依次组织进气、净化排气和吹扫。废气完成预热与氧化后,通过排气扇区将热量传给蓄热材料。

系统设计要同时考虑气体分配、密封、吹扫、蓄热体及燃烧控制。不能仅凭外形紧凑判断实际占地,也不能把旋转分配器等同于整套陶瓷蓄热体旋转。

与三床式 RTO 比较什么

比较项目 方案中需要说明
设计工况 风量、组分、正常与峰值负荷、运行时间
气路组织 各扇区分配、吹扫方式、密封与驱动维护
现场布置 主机、预处理、风机管道与检修空间
运行与维护 启停策略、关键部件检修、备件与服务范围

比较时采用相同的废气条件和供货边界。实际占地、能耗与排放目标由项目方案确认,不按固定百分比推算。

旋转式 RTO 工程初选参考

初选项目 工程初选参考 使用说明
单套处理风量 约 5,000~100,000 m³/h 属于工程比较范围;大风量项目可采用非标设计、分区或并联方案
氧化室工作温度 约 760~850℃ 按组分、浓度、停留时间和排放目标复核
高温区名义停留时间 约 0.75~1.0 s 用于初步估算,最终以有效容积和实际温度场为准
蓄热扇区 常见 6~12 个工作扇区 扇区数量不能单独代表处理效果,需同时核对密封、吹扫和分配机构
热回收设计目标 通常约 90%~95% 及以上 指蓄热回收水平,不是处理效率或固定节能比例

气体分配机构通常低速连续运行,转速由扇区、气量、压力和控制策略决定,不设置所有型号通用的固定转速。公开资料中的“零逃逸”或固定占地节省比例不作为本网站的选型依据。

第一次沟通所需资料

提供工序、物料清单、风量与检测资料、运行班次及设备区平面。老厂改造还需说明既有管网、吊装通道、能源条件和允许施工时间。

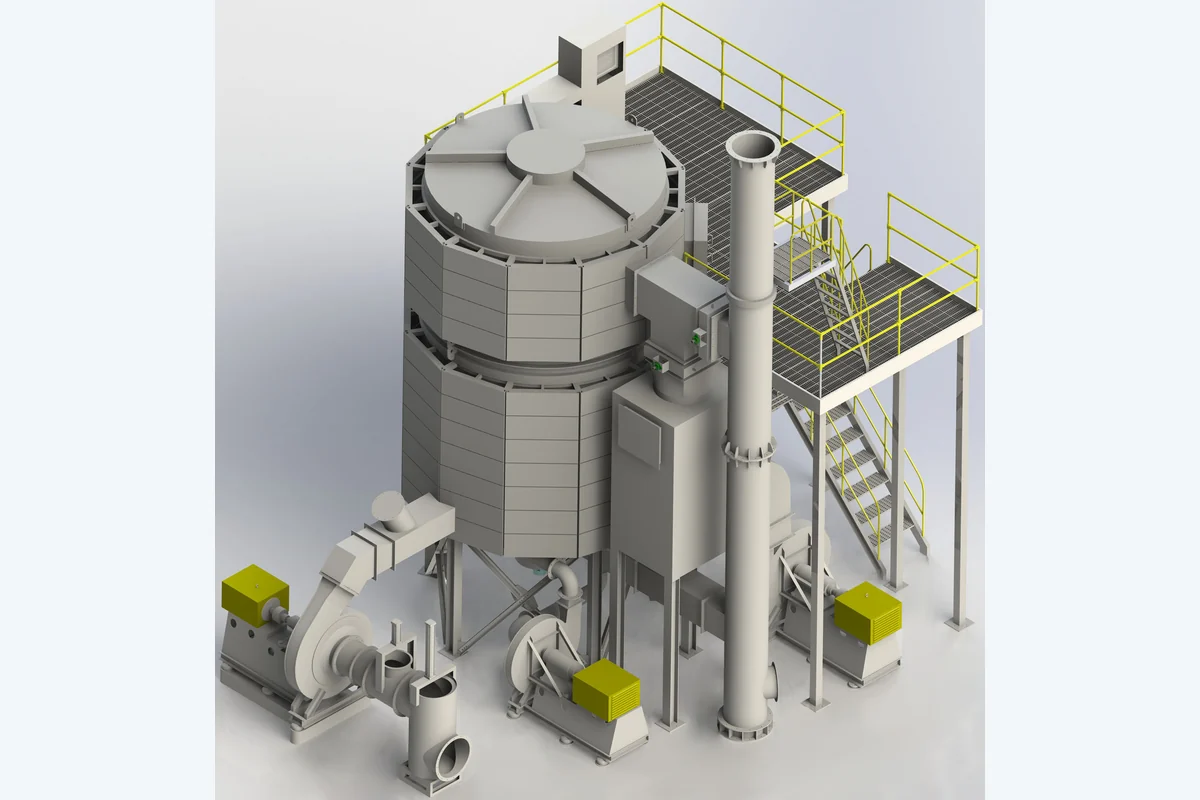

成套配置与检修接口

单元 选型与维护关注项
分区蓄热床 扇区划分、气流分布、蓄热体装卸与检查位置
旋转分配机构 驱动、位置反馈、密封、吹扫及故障处理接口
炉体与辅助燃烧 保温、温度测点、燃气条件及燃烧控制
风机管网 设计气量、阻力、生产线压力条件及联动
平台与基础 设备高度、荷载、运输吊装和底部检修空间

旋转机构的检修空间可能与外部风管发生冲突,总图阶段就应明确拆装路径。设备呈圆筒形不意味着可以任意贴墙或直接放在屋面,仍需按现场结构与通道条件核定。

采购比较需要同一工况

设备结构影响气路组织和维护方式,但实际排放还受密封、吹扫、控制与入口波动影响。比较三床式与旋转式时,应要求相同工况、供货边界和性能评价口径,不能用固定“节省占地比例”或“零波动”替代方案。

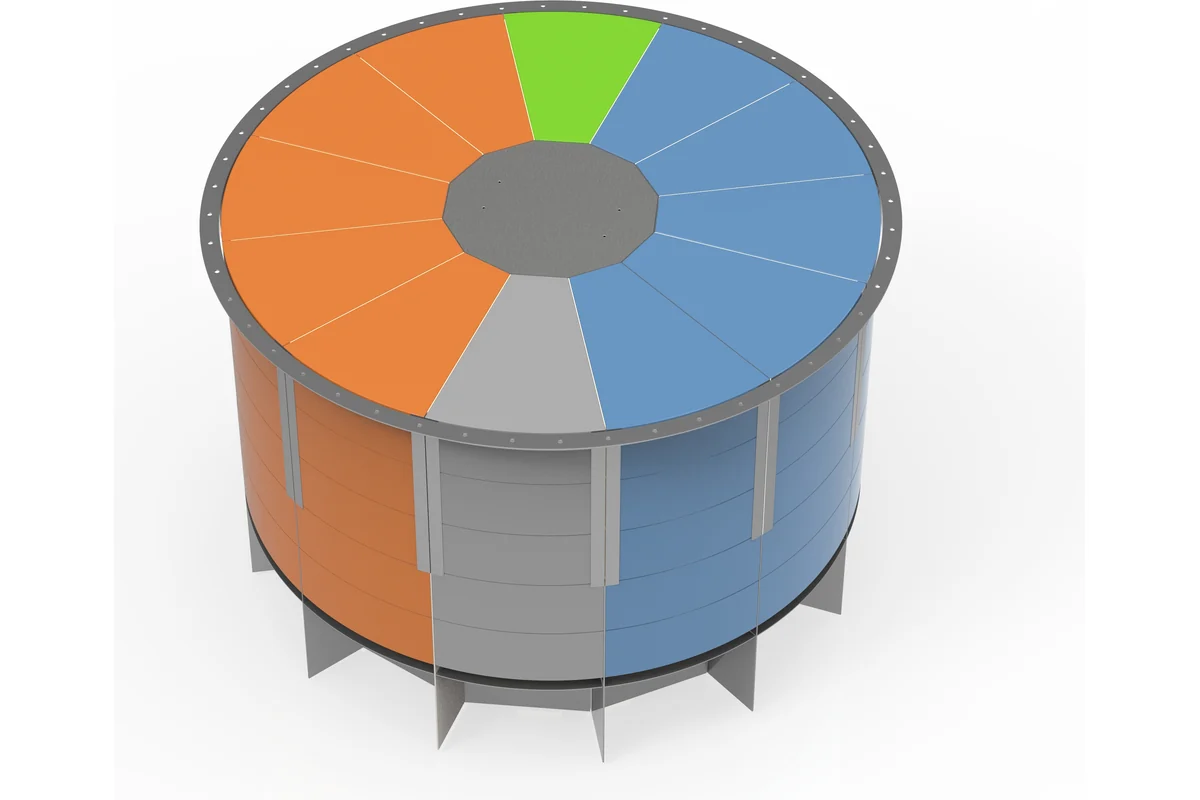

本页结构示意用于解释扇区分配,实拍用于理解设备形态。具体型号尺寸、功率和检修方案需通过项目选型表确认。详见两种 RTO 怎样比较

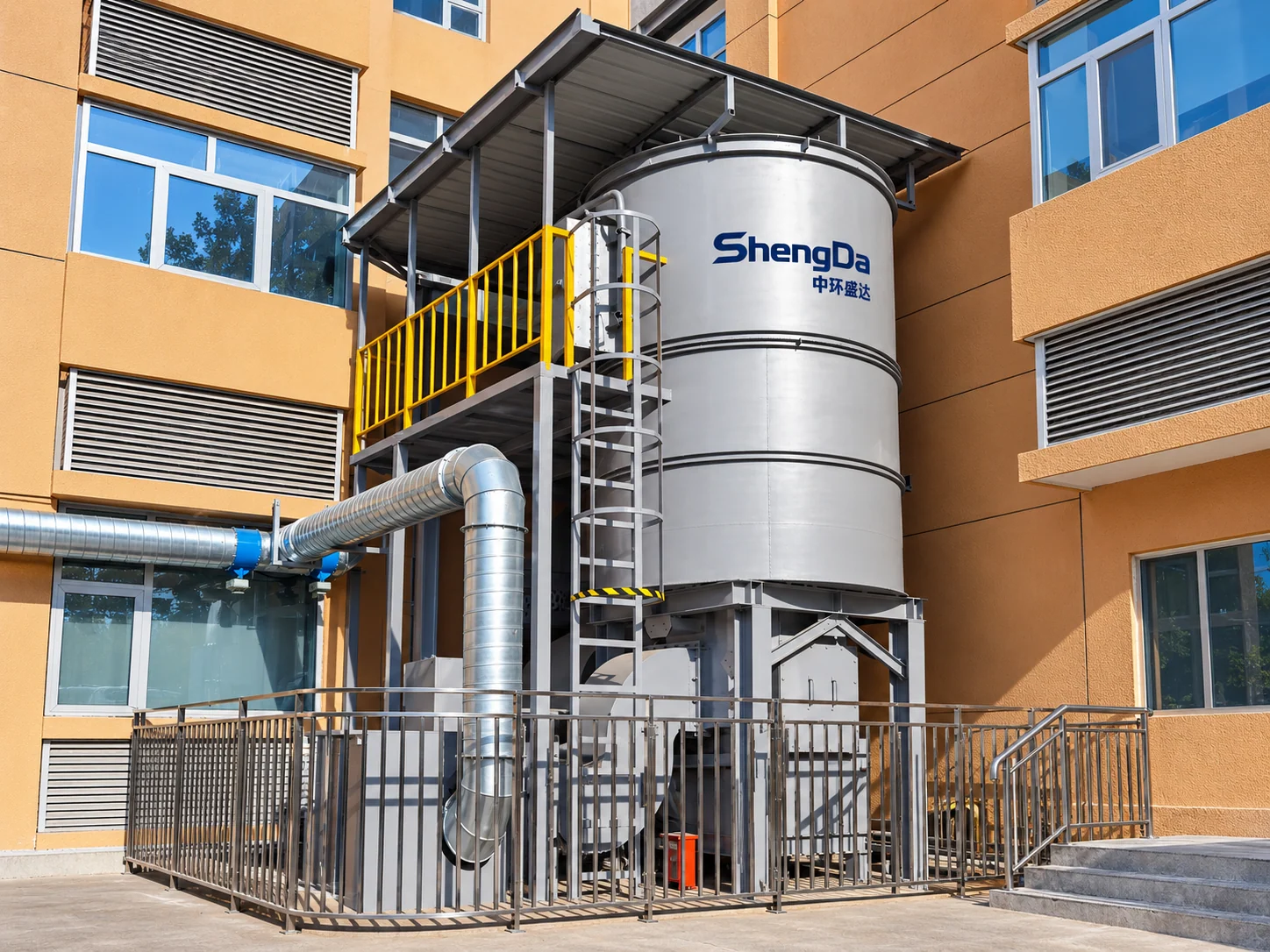

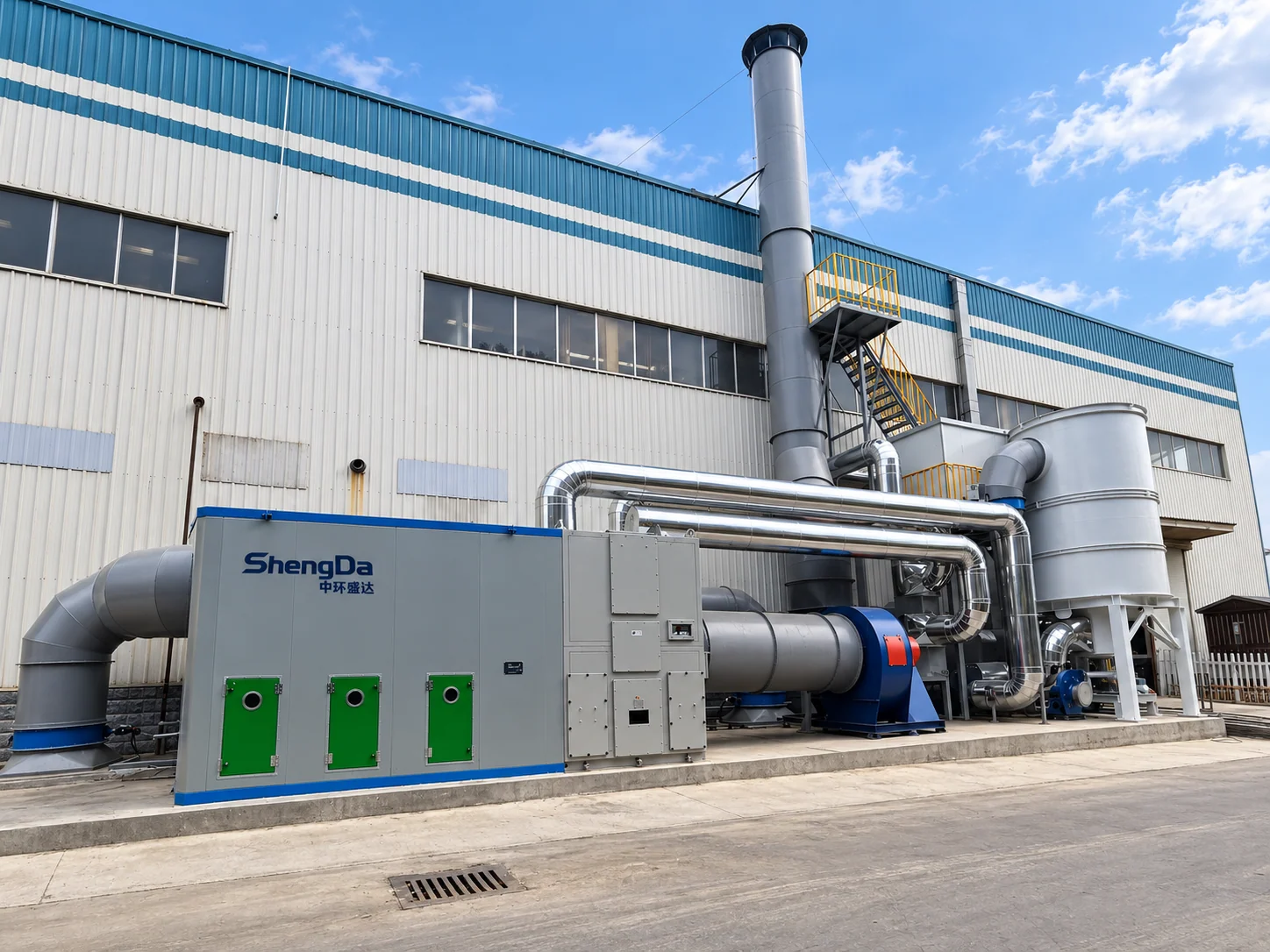

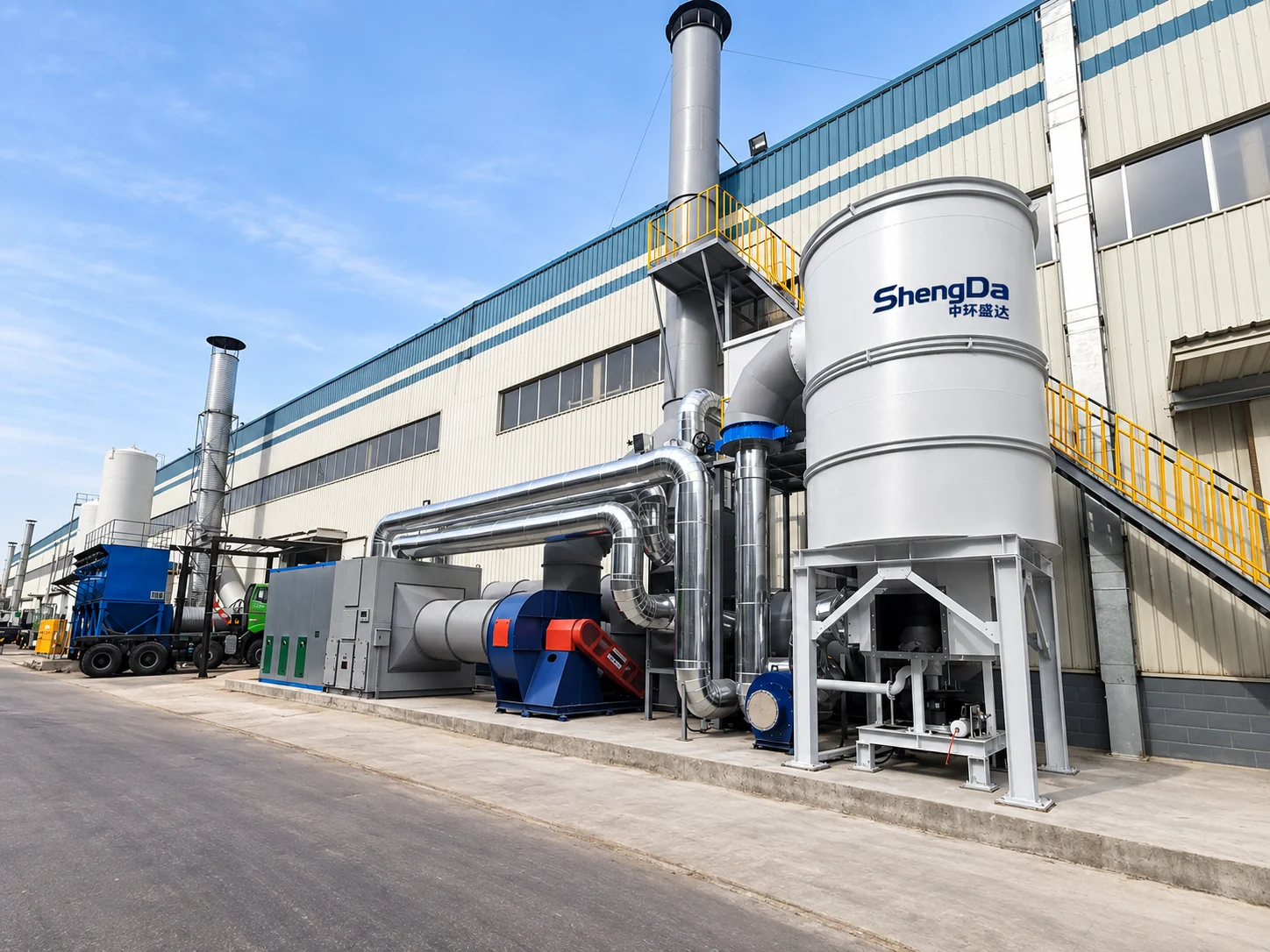

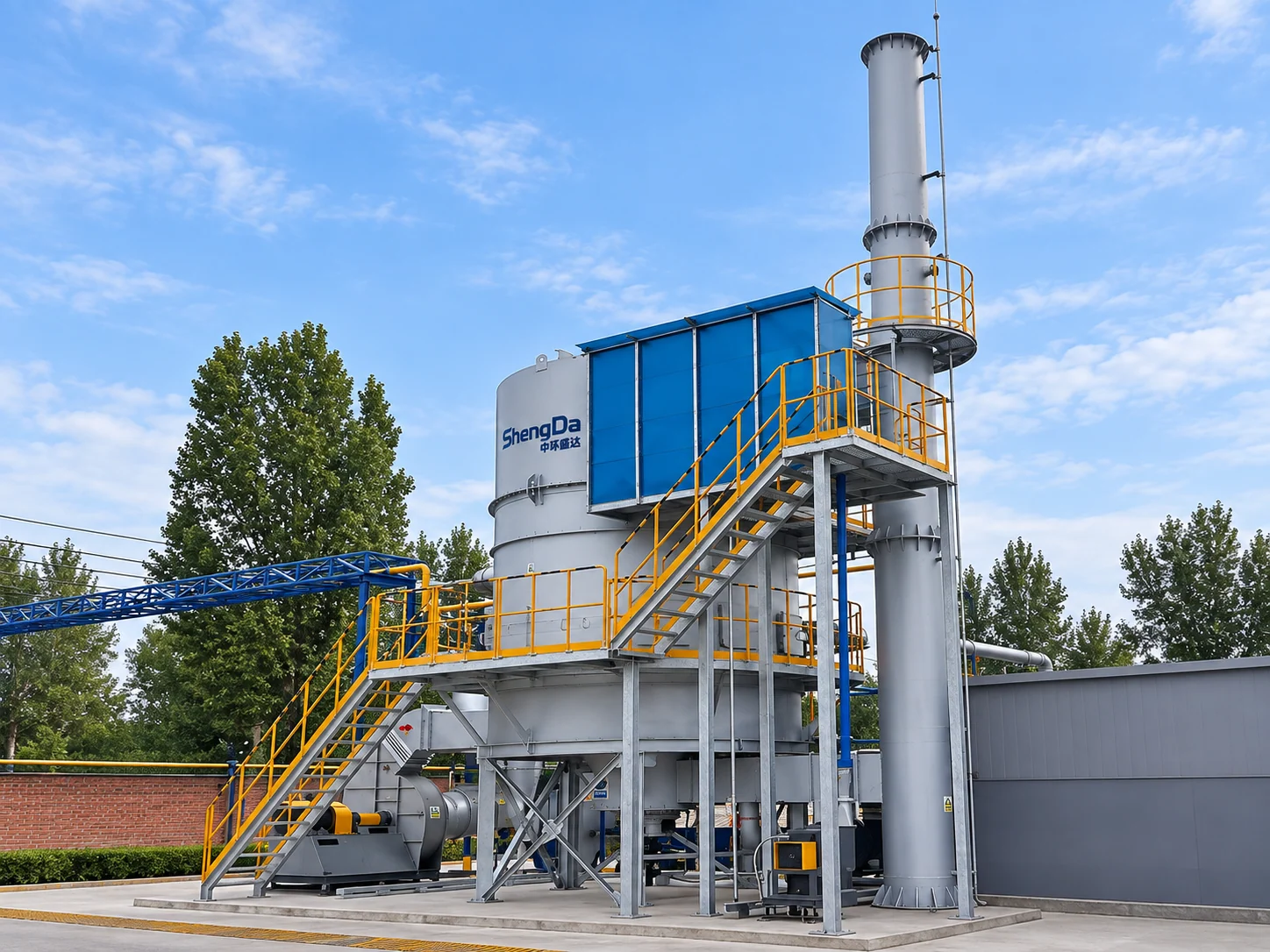

图片与现场说明

常见疑问

整个蓄热床都会转动吗?

本页介绍的结构采用固定分区蓄热床,旋转的是气体分配机构。具体结构以设备图纸为准。

场地小就一定选旋转式吗?

需比较完整总图,包括底部机构检修、风机管网、高度、基础和吊装;不能只比较主机直径。
