行业与治理方案
制鞋橡胶废气治理要统筹溶剂、异味与硫化排气
制鞋与橡胶加工都涉及有机废气，但刷胶溶剂、炼胶烟气和硫化异味不能作为同一种气流处理。鞋面处理、刷胶、烘干常见酯、酮和芳烃类溶剂；橡胶混炼、压延与硫化还可能夹带炭黑、油雾，以及由配方和硫化体系决定的含硫异味。
多工位鞋厂要核对刷胶点同开率与清洗峰值；轮胎和橡胶制品车间要关注投料、卸料、开模瞬间的烟气。局部支路可在5,000～50,000 m³/h范围内比选，集中炼胶或硫化系统可能更大，应按实际产线核算。
中环盛达先安排粉尘、油雾和溶剂分流，再比较吸附脱附催化氧化、转轮＋RTO、直接氧化或洗涤除臭。非甲烷总烃达标并不等于没有异味，臭气浓度和含硫特征物需要另行评价。

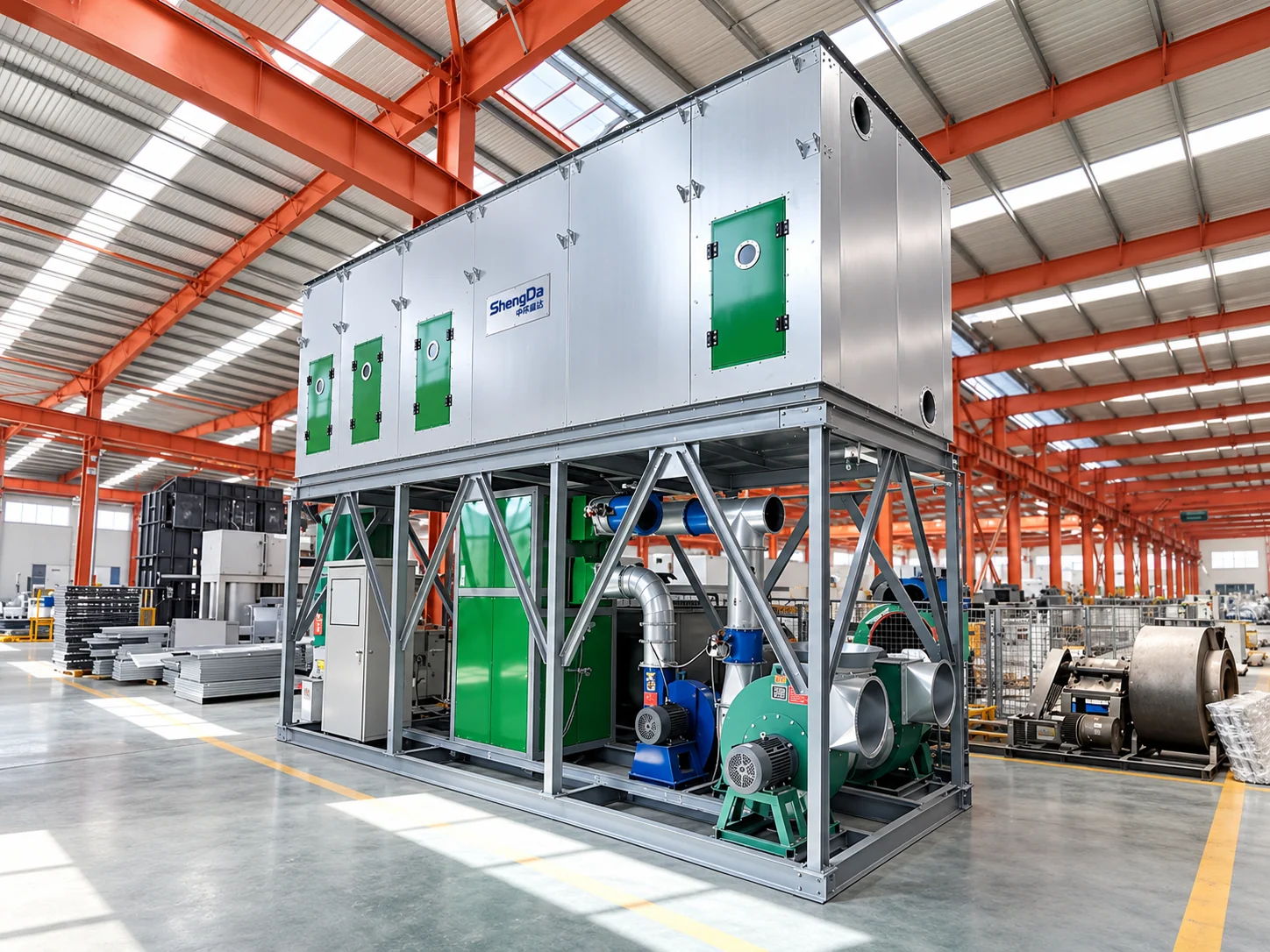

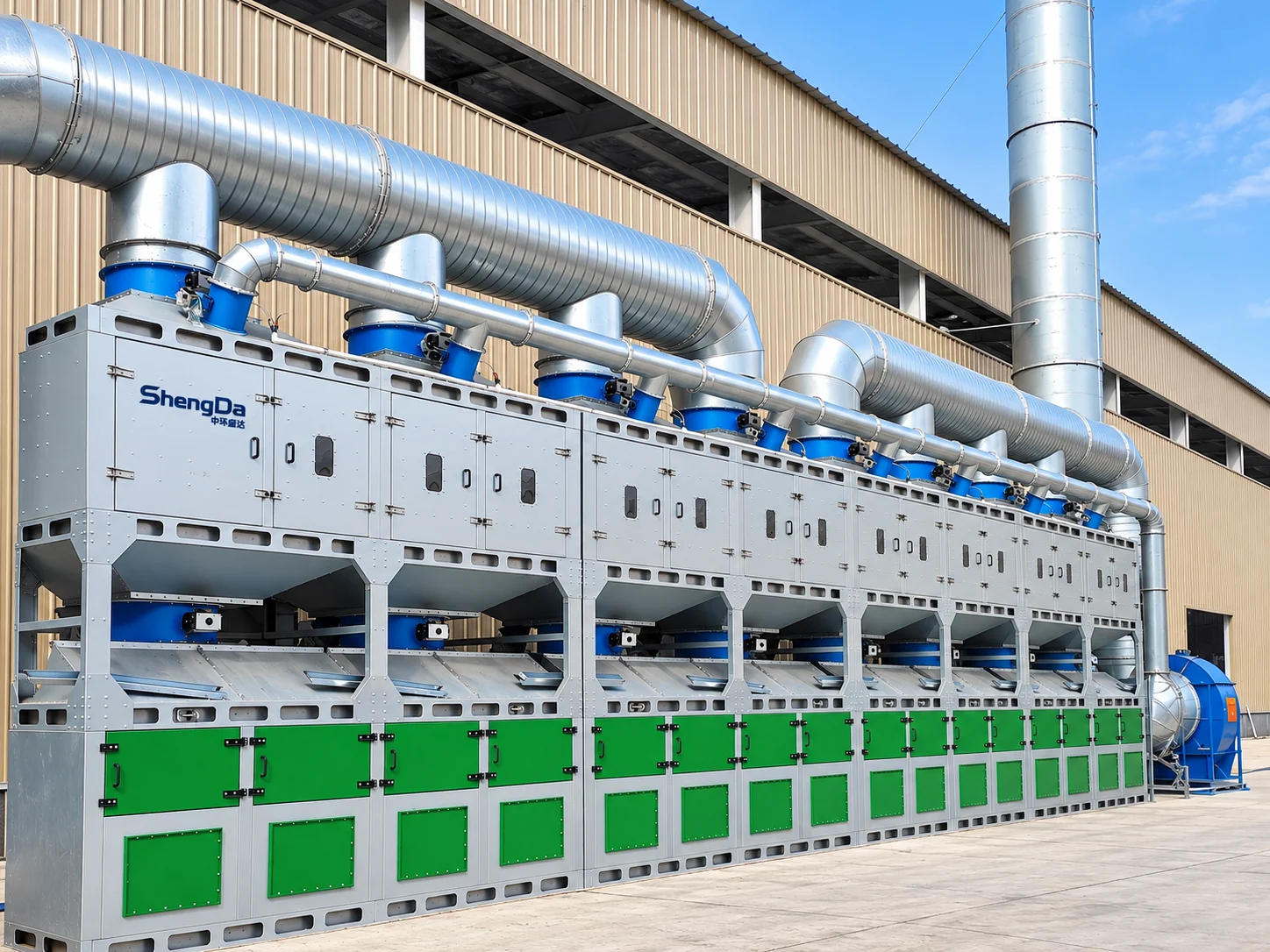

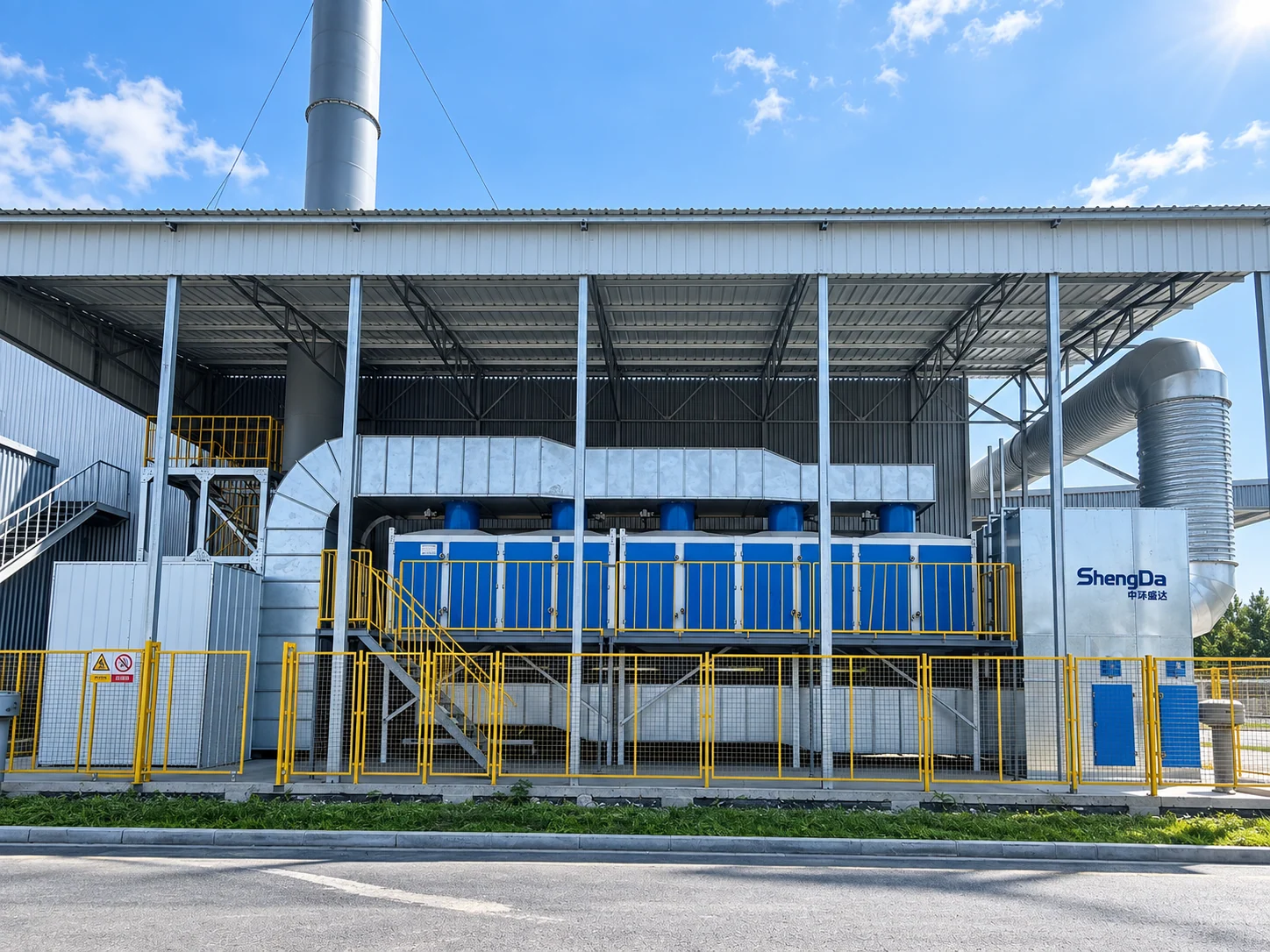

制鞋与橡胶加工适用设备实拍
EMISSION SOURCES
制鞋与橡胶加工五类产污工序
按产线、工序和运行时序分点整理废气，再决定分质收集、预处理和末端技术路线。
① 橡胶混炼与硫化
核对烟气、油雾、粉尘、含硫异味和高温排气。
② 鞋底成型与处理
记录脱模、处理剂、喷涂和干燥工位排风。
③ 鞋面处理与刷胶
核对胶粘剂、稀释剂、开口面积和多工位同开数量。
④ 热压、定型与烘干
温度升高时溶剂挥发增大，应核对短时峰值。
⑤ 清洗与成品散味
清洗溶剂和仓储散味排风需单独记录。
流程用于说明系统分工，具体设备及联动配置按项目设计确定。
PROCESS DATA
炼胶、硫化与胶浆排气参数参考
以下为不同排气源的初步比选参考区间，风量按单车间或装置理解；不代表每家工厂的实测值，也不能把各行上限直接相加作为总风量。
| 工序与排气源 | 风量参考（m³/h） | 有机物浓度参考（mg/m³） | 温度参考 | 选型要点 |
|---|---|---|---|---|
| 密炼与混炼车间 | 25,000～80,000 | 300～1,500 | 50～80℃ | 投卸料短时烟气与炭黑，分开控制颗粒物和气态组分 |
| 开炼、压延与挤出 | 15,000～60,000 | 150～600 | 40～65℃ | 油雾与热挥发物，避免冷凝积垢 |
| 硫化与开模 | 30,000～120,000 | 100～500 | 50～90℃ | 按开模节拍捕集峰值，另测臭气及含硫物 |
| 胶浆制备、浸胶与涂胶 | 5,000～25,000 | 800～3,500 | 常温 | 溶剂负荷与LEL，考虑回收和密闭操作 |
| 再生胶脱硫排气 | 3,000～15,000 | 2,000～15,000 | 80～140℃ | 独立评价高温、含硫与油性组分，不直接并入普通刷胶支路 |
这些浓度描述生产端气流，不是RTO或转轮允许入口值。设计须确认采样工序、温压基准、正常及峰值；VOCs质量浓度、TVOC和以碳计的NMHC不能直接互换。 上表侧重橡胶工序，制鞋刷胶点按胶种、用量及实际收集风量另算；硫化氢、二硫化碳及臭气浓度不能用这列有机物浓度替代。
- 常见溶剂
- 甲苯、二甲苯、丁酮、乙酸乙酯
- 高峰工序
- 硫化、刷胶、热压
- 示例NMHC设计目标
- ≤ 20 mg/m³
- 示例可利用热量
- 180,000 kWh/年
适用工况与路线选择
适合纳入方案比较
- 工艺与排风点已经清晰，可以量化风量、浓度和运行时间的项目
- 需要稳定高效治理并兼顾能量回收的连续或批次生产线
- 能够对粉尘、油雾、高湿或腐蚀组分设置合适预处理的场景
- 需要将环保设备与生产线启停、风机和异常放空联锁的项目
方案前需要重点核对
- 废气组分、正常与峰值浓度、实际风量和温湿度
- 粉尘、油雾、高沸点、易聚合、腐蚀或中毒组分
- 产线启停、班次、峰值叠加、异常放空和年运行时间
- 排放标准、环评批复、防爆分区、检修空间和能量回用边界
先做预处理，再比较末端路线
连续、有机负荷较高且满足适用边界的气流；含硫负荷还需核算SO₂与必要后处理。
组分适配的刷胶和鞋面处理排风，按吸附周期、脱附浓度及催化剂相容性设计。
HJ 1093—2020第4.6、4.7条指出，易反应、易聚合有机物及含卤素废气不宜采用蓄热燃烧法。先分质收集，比较回收或专门处理；增加防腐层并不能消除这一选型边界。含硅气流需控制沉积，含硫气流需核算氧化后的SO₂与后处理。
技术路线
制鞋溶剂与橡胶异味的四类处理路线
对同一生产负荷比较完整系统，包括收集、预处理、主机、安全、能量回用和维护。
预处理＋RTO
适合连续、负荷较高且成分适配的有机气流，含硫烟气需专项设计。
- RTO单元适配目标≥99%
- 蓄热回收目标≥95%
- 除油除尘不等于脱除气态硫
同时比较氧化后SO₂、腐蚀和后处理成本
吸附脱附＋催化氧化
适配刷胶、鞋面处理等可吸附的溶剂气流。
- 按脱附质量负荷选催化单元
- 核对硫、硅等催化剂影响因素
- 把吸附材料和催化剂维护计入费用
不把含硫硫化气流未经验证直接接入
沸石转轮＋RTO
集中收集的大风量低浓度气流，前提是组分可吸附且油雾得到控制。
- 后端按脱附风量核算
- 主排气出口也应检测
- 高沸点沉积与清洗条件单独确认
用整套质量平衡评价效果，不能只看RTO效率
洗涤、生物或吸附除臭
针对低浓度异味及可洗涤、可生化组分，按具体组分组合。
- 碱洗可处理部分酸性气体
- 难溶有机硫不能保证被水洗去除
- 监测循环液、生物床或吸附穿透
以臭气和特征污染物验证，保留必要精处理
制鞋与橡胶加工代表项目
5,000 m³/h 制鞋橡胶废气治理项目
该项目展示了代表性工况、系统配置与运行数据。
- VOCs 浓度：800～2,000 mg/m³；净化效率：99.2%
- 热回收率：95%；年运行：8,000 小时
- 投资：180 万元；年节能：80 万元；回收期：1.5 年
STANDARDS & COMPLIANCE
制鞋与橡胶不能套用同一组排放限值
按生产行业、工序、污染物和所在地要求确定排放目标。
制鞋与橡胶加工经济性参考
以 5,000 m³/h、VOCs 浓度 1,500 mg/m³、低位热值 18,000 kJ/kg、年运行 8,000 h 为例：
| 计算项目 | 结果 |
|---|---|
| VOCs 质量负荷 | 7.5 kg/h |
| 化学热功率 | 37.5 kW |
| 年理论化学热量 | 300,000 kWh |
| 按 60% 可利用比例得到的热量 | 180,000 kWh/年 |
| 折合天然气 | 约 22,300 Nm³/年 |
| 按 3.5 元/Nm³计的热量价值 | 约 7.8 万元/年 |
60%是假设扣除系统自身用热后、生产端能够实际利用的比例，不是RTO蓄热效率。按这组风量、浓度和热值计算，化学热功率为 37.5 kW。制鞋与橡胶项目还要单独计算油雾粉尘预处理、含硫异味控制和多工位收集风量；案例中的 80 万元/年节能属于对应项目记录，不代表上述单一热量算例。
排放要求与合规管理
制鞋项目按适用地方、行业及综合标准核对，橡胶制品按GB 27632对应生产设施核对，恶臭另核对GB 14554。原方案 NMHC≤20 mg/m³、苯≤0.5 mg/m³ 是设计目标参考，不是所有制鞋与橡胶项目共同的国家限值。臭气浓度无量纲，不能写成mg/m³；排气筒特征污染物还需核对kg/h排放速率。
含硫负荷怎样影响后处理费用
以进入氧化单元的元素硫质量为1 kg/h、全部转化为SO₂作理论上限估算，按分子量64÷32，形成的SO₂约 2 kg/h。若出口气量为20,000 Nm³/h，同一基准下约 100 mg/Nm³。这不是排放限值，也不等于实测结果，而是判断是否需要脱硫及多大处理能力的起点。
这个简单平衡说明，不能把含硫有机物氧化一概描述为“只生成二氧化碳和水”。年度费用应同时列入碱耗、循环水、风机电耗、排水处理和检修，才能与其他路线公平比较。
与中环盛达讨论制鞋与橡胶废气治理
提供生产工序、排风量、检测浓度和主要物料，我们可以先比较处理路线、设备布置与年度运行费用；改造项目再结合现有风管、能源接口和停产窗口安排施工。可提交项目资料，或拨打156 9999 6199沟通。
常见疑问
制鞋与橡胶加工废气为什么要分质收集？
不同工序的温湿度、浓度、粉尘、腐蚀性、回收价值和安全属性不同。分质收集能减少不相容气体混合，也便于选择合适的预处理和末端路线。
为什么不能只用总风量选型？
总风量无法反映不同产线的峰值浓度、同开率、启停时序和热量负荷。主机、转轮、后端氧化炉和风机应按各自实际工况选型。
投资回收期如何计算？
先计算年净收益，再用完整工程投资除以年净收益。年净收益必须同时计入燃料、电力、耗材、维护和实际可用的余热价值，不能只用设备标称热效率估算。
预处理对长期运行有什么影响？
预处理用于控制粉尘、油雾、漆雾、高湿、冷凝和腐蚀组分，直接影响转轮、蓄热陶瓷、催化剂、阀组和管道的寿命与维护频率。
橡胶硫化废气NMHC达标了，为什么仍有异味？
硫化氢、有机硫等物质可在很低浓度下产生气味，NMHC不能代表全部恶臭组分。要同时检查开模收集效果、厂界、排气筒臭气浓度和特征污染物，再调整洗涤、氧化或精处理。
含硫橡胶废气能否直接进入RTO？
不能仅凭除尘除雾后就判定适合。先分析总硫与具体组分，计算氧化后SO₂负荷、冷端腐蚀和必要后处理；与溶剂回收、分质除臭等路线比较。易反应、易聚合或含卤气流还要核对HJ 1093的不宜采用边界。
