沸石转轮与 RTO 怎样组成一套治理系统？
沸石转轮＋RTO 组合系统用于处理大风量、低浓度且适合沸石吸附的 VOCs 废气。主处理风经过过滤、除雾或调温等预处理后进入转轮吸附区，VOCs 被蜂窝沸石介质截留，净化后的大风量气体进入项目排放路径。
转轮缓慢旋转并依次经过吸附、再生和冷却三个区域。较小风量的热空气通过再生区，将介质中吸附的 VOCs 脱附出来，形成小风量、中高浓度的浓缩气；浓缩气再进入三床式 RTO，通过蓄热预热、高温氧化、热量回收和吹扫完成处理。
这不是两台主机的简单串联。主处理风、再生风、冷却风和 RTO 浓缩气回路需要分别核算，预处理、转轮密封与驱动、再生热源、RTO 温度与切换、风机阀门及异常处置也需要由同一套控制逻辑联动。
PROCESS PRINCIPLE
工作原理与前后端衔接
组合系统同时存在主处理风、再生风、冷却风和浓缩气四条气路。转轮前端连续完成吸附、脱附和冷却；后端三床式 RTO 按程序切换进气、排气和吹扫状态，两套循环通过浓缩气管路、热量回用和联锁控制衔接。
运行顺序上，RTO 应先完成升温并建立允许接收浓缩气的条件，再投入转轮再生回路。停机或故障时，应先隔离浓缩气和加热，再按项目程序处理主风、转轮、风机和阀门。
废气收集与入口预处理
各产污点废气汇入主管后，按漆雾、粉尘、油雾、黏性物、高沸点组分、温湿度和凝露风险配置过滤、除雾或调温。入口洁净度和压差既影响主风量，也决定转轮介质能否长期稳定工作。
主处理风通过吸附区
大风量、低浓度废气穿过转轮吸附区，适配的 VOCs 被疏水性沸石介质吸附，净化后的主气流由吸附风机送入排放路径。转轮持续缓慢旋转，使吸附饱和的介质离开吸附区进入再生区。
再生区形成浓缩脱附气
约 180～200℃ 的小风量再生热风通过再生区，使介质释放已吸附的 VOCs。脱附后的气流体积显著缩小、浓度升高，形成送往 RTO 的中高浓度浓缩气；正常值与峰值负荷均需纳入后端选型。
冷却区恢复吸附能力
完成脱附的高温介质进入冷却区，由冷却气流带走余热并降低介质温度，再转回吸附区继续工作。吸附、再生和冷却同时进行，转轮无需为每次切换停机。
浓缩气进入三床式 RTO
浓缩气先通过已储热的陶瓷床升温，再进入氧化室，在设计温度和停留时间内完成氧化。净化后的高温气体通过另一座蓄热床释放热量，第三座蓄热床同时吹扫，减少切换瞬间未处理气体进入排气侧的风险。
热量回用与整套联锁
RTO 出口热量可按热平衡用于转轮再生或进气预热。控制系统联动生产排风、过滤压差、转轮驱动、再生与冷却风机、RTO 温度、切换阀和燃烧系统，使启动、生产、短停和故障处置按统一顺序执行。
转轮三区与三床式 RTO 切换
转轮靠连续旋转完成吸附、再生和冷却，三床式 RTO 靠阀门周期切换完成进气、排气和吹扫。两者运行节拍不同，浓缩气能否进入 RTO 由温度、风机和阀位等联锁条件共同决定。
浓缩气、热量与安全联锁要点
- 主处理风量、再生风量、冷却风量和 RTO 入口浓缩气量应分别标注；RTO 按浓缩气的实际气量、组分、正常与峰值浓度及热值核算。
- 浓缩倍率不是越高越好。倍率提高会同步改变再生温度、浓缩气峰值、RTO 热负荷和安全裕量，需要结合吸附率、脱附效率、密封串漏和 LEL 控制确定。
- RTO 未达到允许温度、转轮停转、风机停机、切换阀或关键阀位反馈异常时，应停止再生加热并隔离浓缩气；恢复运行前需完成状态确认。
- 热量回用应分别核算启动、稳定生产、低负荷和停产待机状态。RTO 出口有余热不等于任何工况下都能完全覆盖转轮再生热量。
流程用于说明系统分工，具体设备及联动配置按项目设计确定。

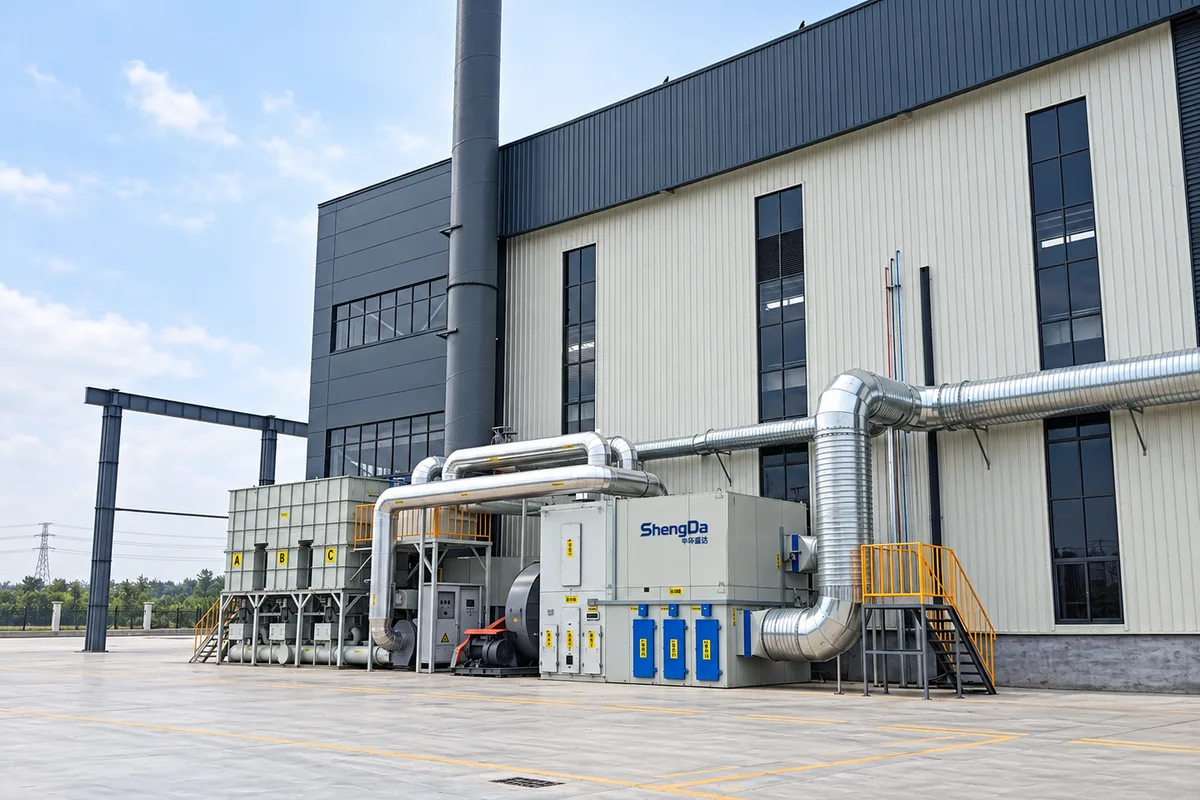

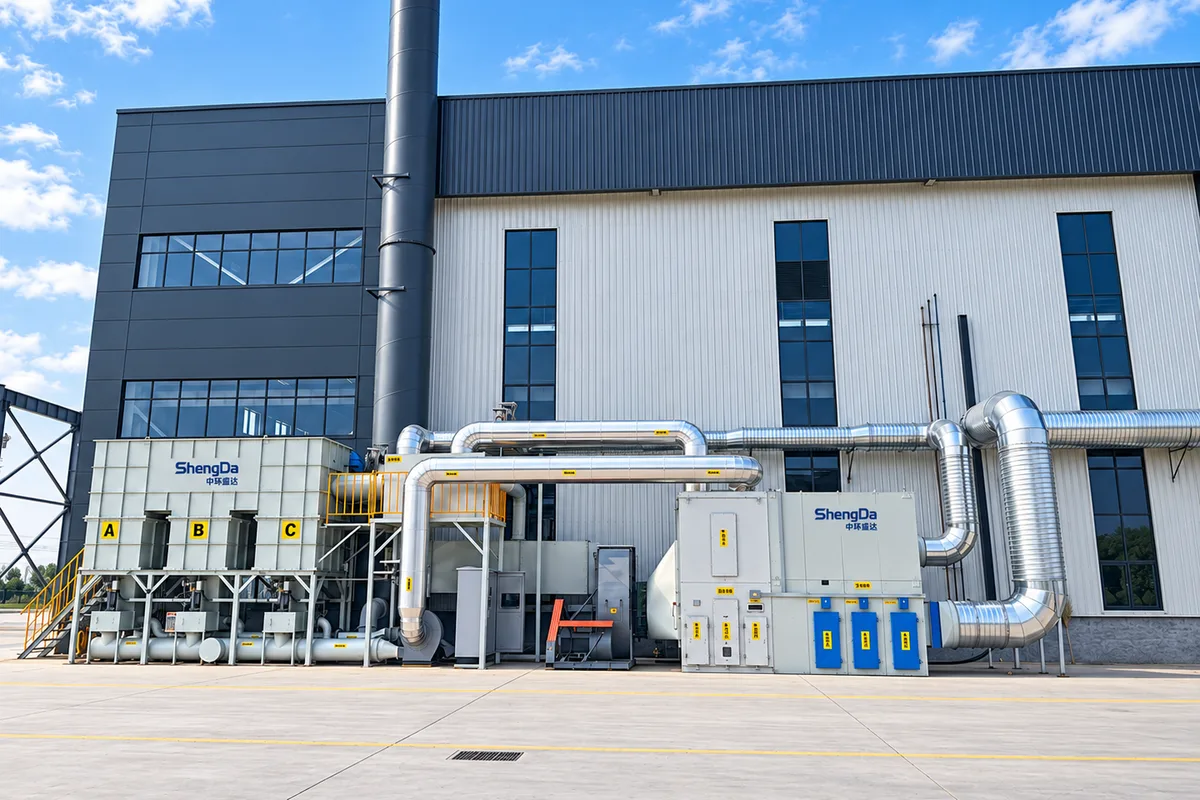

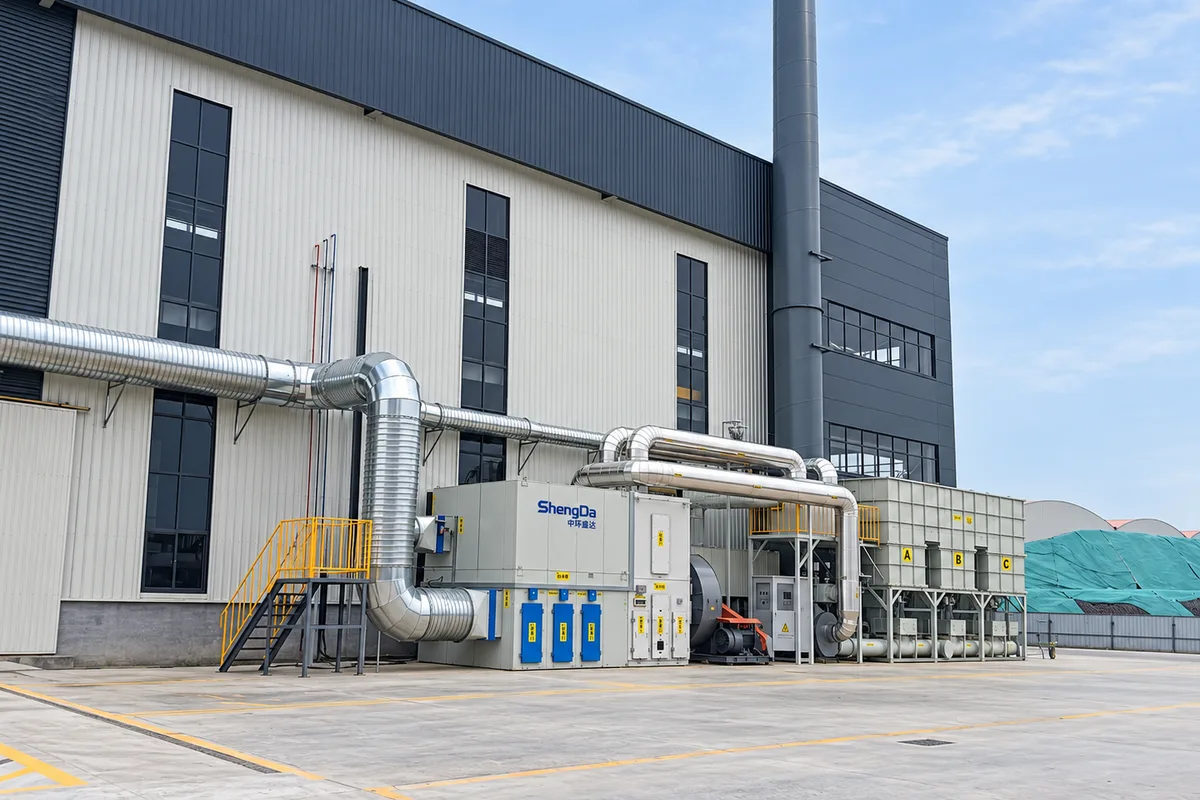

设备实拍
适用工况与路线选择
适合列入 RTO 方案比较
- 总废气量较大、VOCs 浓度较低，生产连续或运行节拍可预测的工况
- VOCs 组分、正常与峰值浓度明确，并与沸石吸附和高温氧化路线相容的项目
- 前端能够控制漆雾、粉尘、油雾、黏性夹带物、温湿度和凝露风险的生产线
- 现场具备转轮、三床式 RTO、风机管网、能源接口和检修维护空间
方案前需要重点核对
- 含硫、含卤、含硅或高沸点、易聚合组分时，需核对介质相容性、预处理和材料要求
- 浓度峰值或配方波动明显时，需核算浓缩气最高负荷、RTO 最高温度、稀释和 LEL 联锁
- 间歇生产或低负荷时间较长时，需单独比较启动升温、再生补热和待机能耗
- RTO 余热回用于转轮再生时，需按不同运行状态核算热量、温度控制和旁路条件
先浓缩，还是直接进入 RTO
适合主风量大、入口浓度较低且组分适合沸石吸附的工况。转轮先把 VOCs 集中到小风量气体中，可缩小后端 RTO 处理气量，但增加了预处理、转轮、再生和联锁维护要求。
当风量处于 RTO 经济处理范围、浓度和热值有利于稳定运行时，可减少转轮和再生回路。方案仍需比较设备规格、补热、压降、占地和全年运行费用。
两条路线应采用同一主风量、组分、正常与峰值浓度、年运行时间和供货边界比较，不能只用名义浓缩倍率或单台主机价格判断。
产品系列
组合系统三项核心单元
入口预处理、转轮浓缩和三床式 RTO 相互制约。前端入口状态决定转轮寿命，转轮浓缩气决定 RTO 负荷，RTO 温度和余热又影响再生回路。
入口预处理
Inlet Pretreatment控制漆雾、粉尘、油雾、黏性物和凝露风险，为转轮介质建立稳定入口条件。
- 滤材级别、容尘量和更换空间按夹带物及运行时间配置
- 预处理压差与主风量在相同生产负荷下记录
- 配方变化后重新核对高沸点及可能污染介质的组分
目标：稳定入口，减少转轮堵塞与吸附衰减
沸石转轮浓缩
Zeolite Concentration将大风量低浓度废气分为净化主气流和小风量、中高浓度的浓缩脱附气，并通过冷却使介质连续恢复吸附能力。
- 主风量、再生风量、冷却风量和名义倍率分别核算
- 转速、分区密封、压差和再生温度共同影响浓缩气状态
- 后端达到接收条件后，浓缩气回路才允许投入
作用：把大风量低浓度转为小风量中高浓度
三床式 RTO 与热量回用
Three-bed RTO and Heat Recovery浓缩气经蓄热床预热后高温氧化，三座蓄热室周期轮换进气、排气和吹扫，出口热量按热平衡回用于转轮再生。
- 浓缩气正常值、峰值和热值用于校核补热与最高温度
- 吹扫床降低切换瞬间未处理气体进入排气侧的风险
- 燃烧、切换、风机阀门和转轮再生纳入统一联锁
目标：稳定处理浓缩气并回收可利用热量

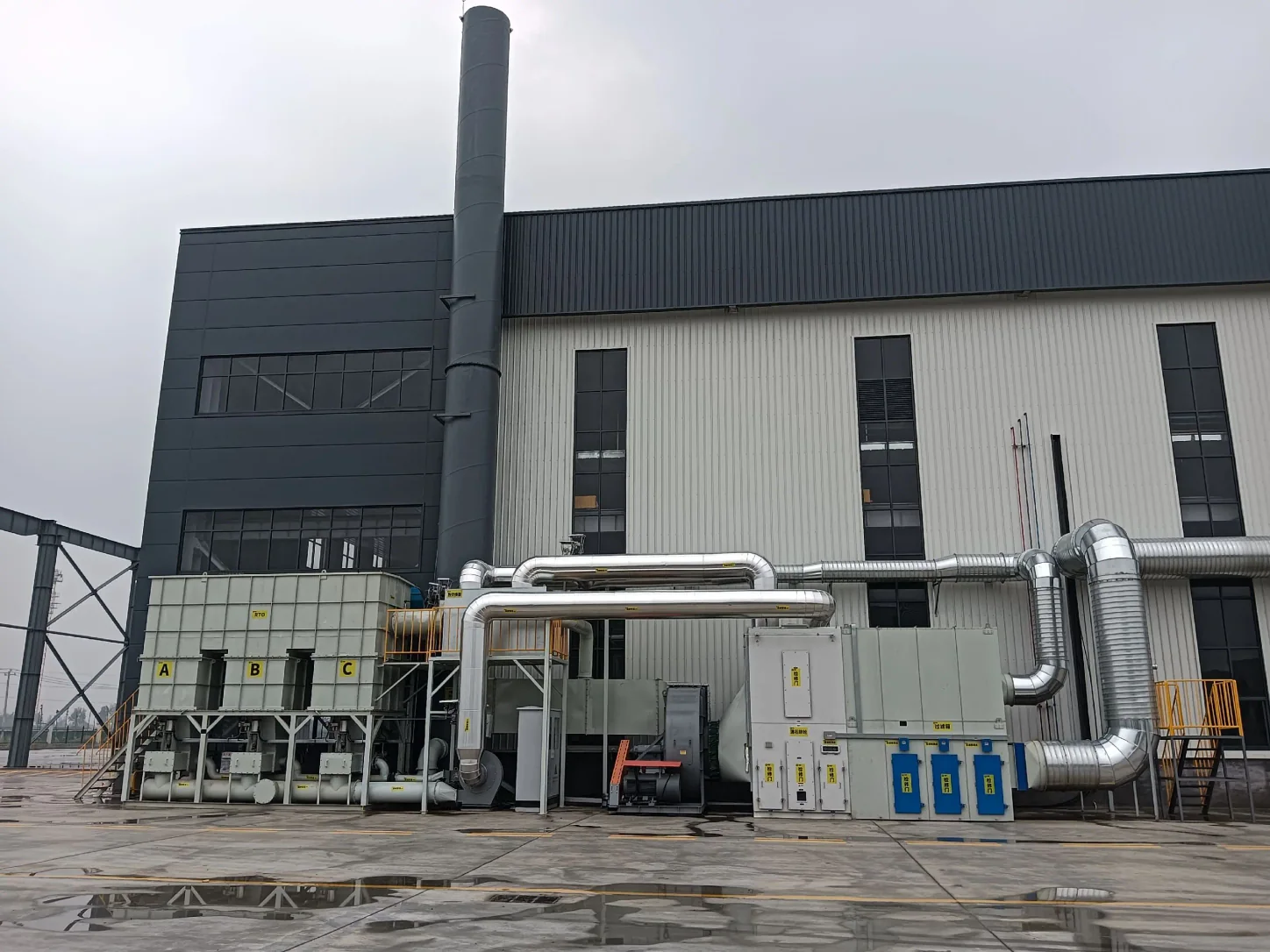

沸石转轮＋三床式 RTO
钢结构喷漆厂涂装废气工程
大型钢结构喷漆厂采用沸石转轮浓缩与三床式 RTO，中环盛达完成方案设计、设备制造、现场安装和系统调试。
- 生产工序：大型钢结构件喷漆
- 工艺路线：沸石转轮吸附浓缩＋三床式 RTO 蓄热氧化
- 交付范围：方案设计、设备制造、现场安装、系统调试
ENGINEERING REFERENCE
组合系统工程初选参考
以下数据用于路线比较和前期设备沟通。最终主处理风量、浓缩气负荷、再生温度、RTO 氧化条件和排放指标，应根据组分、波动、热量平衡、安全校核及项目技术协议确定。
工程初选目标，最终按组分、预处理、转轮状态、RTO 运行条件和项目排放要求确认
指进入转轮吸附区的主处理气量，不是后端 RTO 入口浓缩气量
需提供正常值、峰值、波动范围和对应生产工况，用于核算吸附与浓缩气负荷
实际值受吸附率、脱附效率、冷却、密封串漏、温度和安全控制影响
需结合组分沸点、脱附难度和材料耐温核定，不能统一提高温度处理
HJ 1093—2020 对燃烧室温度写的是“一般应高于 760℃”；最终设定按浓缩气组分、负荷、停留时间和排放目标核定
90% 转移率用于展示质量损失，不代表整套系统能够达到 ≥98% 的设计目标。若后端 RTO 去除率为99%，且未转移的 VOCs 均随主风排出，整套质量去除率仅为90%×99%=89.1%；要在同一简化模型下达到98%，转轮捕集与转移率至少约98.99%。将其提高到99%时，计算结果才是99%×99%=98.01%。这只是目标反推，实际还须计入串漏、旁路和不同测点的进出口质量流量。
后端 RTO 应按浓缩脱附气的实际气量及正常、峰值有机负荷核算。主处理风量除以名义倍率只适合第一轮估算，不能替代吸附平衡、热量平衡、RTO 负荷和安全校核。
COST & OPERATION MODEL
100,000 m³/h 转轮＋RTO 的质量与费用账
组合路线的价值要用质量守恒和全年费用证明。下面把 100,000 m³/h、100 mg/m³ 的主气流换算成后端 RTO 负荷，再按同一年度分别列出风机电费与再生燃气；RTO 自身补热和维护仍需单列。
- 主处理风量与浓度
- 100,000 m³/h；100 mg/m³
- 名义浓缩倍率
- 20:1
- VOCs转移率情景
- 90%示例；99%目标反推
- 年运行与能源价
- 4,000 h；电0.80元/kWh；气3.50元/Nm³
主气流 VOCs 负荷
100,000 m³/h × 100 mg/m³ ÷ 10⁶10 kg/h；全年约 40 t这是进入转轮前的质量负荷，决定吸附、再生和后端氧化的整体规模。
后端 RTO 入口条件（90%转移）
10 kg/h × 90% ÷ 5,000 m³/h约 1,800 mg/m³；9 kg/h5,000 m³/h 来自 20:1 名义倍率。后端选型同时看气量、质量负荷和峰值，不能只看浓度。
达到系统目标需要什么（简化情景）
98% ÷ 99%＝98.99%；10 kg/h × 99% ÷ 5,000 m³/h转移率至少约 98.99%；按 99% 计算，RTO 入口约 1,980 mg/m³假设后端 RTO 去除率为 99%、未转移的 VOCs 全部随主风排出且没有其他损失；99% 转移只是反推情景，不是转轮可保证达到的参数。
主风机年电费情景
160 kW × 70% × 4,000 h × 0.80 元/kWh约 35.8 万元/年转轮并未消除 100,000 m³/h 主风量，这部分电耗仍是组合系统的大项。
后端风机年电费情景
20 kW × 70% × 4,000 h × 0.80 元/kWh约 4.5 万元/年后端气量缩小可降低氧化单元的风机和炉体规模，但再生加热、RTO补热和维护仍需另算。
当前可见基础电费
35.8＋4.5 万元/年约 40.3 万元/年这是两台风机的小计，不是组合系统的年度能源费；还要接着算转轮再生燃气或其他热源。
转轮独立再生燃气情景
275 kW×（1－60%）×4,000 h÷（9.5 kWh/Nm³×85%）×3.50 元/Nm³约 19.1 万元/年与转轮设备页同一假设：5,000 m³/h 再生风由 25℃ 加热至 190℃，按 60% 热回收和 85% 燃气系统效率测算；本项未额外抵扣 RTO 可回用的热量。
已列三项能源费用
35.8＋4.5＋19.1 万元/年约 59.4 万元/年合计主风机、后端风机及独立再生燃气。RTO 启动和低负荷补热、滤材与维护仍未计入；若利用 RTO 余热，应按实际热平衡重算再生燃气，不能重复计算热量。
| 比较对象 | 全风量直接 RTO | 转轮＋RTO |
|---|---|---|
| 进入氧化主机的风量 | 100,000 m³/h | 初算约 5,000 m³/h |
| 进入氧化主机的VOCs负荷 | 约10 kg/h | 约9 kg/h（按90%转移） |
| 主要新增费用 | 大型炉体与全风量补热 | 转轮·过滤·再生与主风机 |
| 报价判断 | 核对大型主机和燃气负荷 | 核对整套系统，不能只报小型RTO |
以本页 100,000 m³/h、100 mg/m³、20倍名义浓缩算例看，进入转轮的有机负荷为10 kg/h；在90%转移率假设下，后端接收约5,000 m³/h、1,800 mg/m³的浓缩气。主风机和后端风机按年运行4,000小时计算，电费合计约40.3万元；若再生端沿用转轮页的独立补热情景，燃气再加约19.1万元，三项约59.4万元/年。RTO补热、滤材和检修费用仍需另算。
风量缩小 95% 不代表总投资或总能耗缩小 95%。59.4 万元是明确假设下的三项能源费，不是完整运行费；正式比较应把转轮主机、过滤、再生热源、主风机、小型 RTO、控制系统和十年维护全部纳入同一边界。
MAINTENANCE PLAN
维护计划怎样落到设备部位
过滤与入口风路
- 运行记录
- 过滤压差、主风量、温湿度、凝露和出口变化
- 停机检修
- 滤材、密封、风阀、排液与更换检修空间
转轮、驱动与分区密封
- 运行记录
- 转速、驱动电流、转轮压差、再生温度和异常报警
- 停机检修
- 蜂窝介质、密封、支撑、减速机构和清理通道
再生冷却与浓缩气回路
- 运行记录
- 再生/冷却风量、温度、浓缩气趋势和阀位反馈
- 停机检修
- 风机、换热器、阀门、保温、软连接和漏风点
RTO 蓄热床、切换与燃烧系统
- 运行记录
- 氧化温度、床层温差、切换状态、燃烧记录和排放变化
- 停机检修
- 蓄热陶瓷、切换阀、吹扫回路、燃烧器、测点和联锁校验
运行记录应把物料批次、生产负荷、过滤压差、转轮状态、浓缩气负荷和 RTO 温度放在同一时间轴上，便于判断异常来自前端、浓缩回路还是后端氧化设备。参见喷漆房组合系统怎样规划。
组合系统报价必须把六部分放在一张表里
| 费用与设备部分 | 报价中应该写明 | 客户最容易漏掉的费用 |
|---|---|---|
| 入口预处理 | 过滤级数、设计压差、滤材规格和年更换量 | 滤材、压差上升后的风机电费 |
| 沸石转轮 | 处理风量、介质尺寸、浓缩倍率、驱动和密封 | 清洗、密封维护和介质衰减 |
| 再生热源 | 再生风量、温度、加热功率和余热回用比例 | 启动、低负荷及余热不足时的补热 |
| 三床式 RTO | 实际入口风量、正常与峰值负荷、氧化温度 | 燃气、切换阀和蓄热陶瓷维护 |
| 风机与管网 | 主风机、再生风机、后端风机及设计阻力 | 过滤堵塞、漏风和长期高频运行 |
| 控制与联锁 | 转轮、风机、阀门、燃烧及生产线联锁 | 后期追加测点、改线和停产调试 |
示例工况中，主风机和后端风机电费约 40.3 万元/年；按转轮页相同的独立再生补热假设，再生燃气约 19.1 万元/年，三项能源费合计约 59.4 万元/年。RTO 补热、滤材和维护仍须另计。后端 RTO 从 100,000 m³/h 缩小到约 5,000 m³/h，并不代表整套系统的运行费也缩小 20 倍。
什么情况下值得优先比较“转轮＋RTO”
- 主处理风量达到数万至十几万立方米每小时，而入口浓度仍处于低浓度区间。
- VOCs 组分适合沸石吸附，前端能够稳定去除漆雾、粉尘、油雾和黏性物。
- 生产时间较长，缩小后端炉体和补热负荷带来的收益能够覆盖转轮、过滤和再生系统的新增费用。
- 现场有足够空间布置转轮、RTO、风机、管路、平台和检修通道，并能执行整套联锁控制。
准备比较方案时，可以先查看一套 RTO 的完整预算组成和喷漆房 VOCs 系统升级方法，再把两条路线放到同一工况和同一供货边界下核算。
整车及汽车零部件涂装项目，可进一步查看汽车涂装废气治理方案，对照喷房、流平和烘干排风的典型参数、分路处理与烘箱余热回用安排。
常见疑问
后端 RTO 缩小到约 5,000 m³/h，报价和运行费也能缩小20倍吗？
后端氧化设备的气量缩小了，前端仍需处理100,000 m³/h，还增加转轮、过滤、再生和联锁配置。本页两项风机电费约40.3万元/年；按转轮设备页相同的独立再生补热假设，燃气再加约19.1万元，三项约59.4万元/年，RTO补热与维护另计。采购时要把前后端设备、安装、全年能源和材料维护列在同一张报价表中，再与全风量直接RTO比较。
转轮转移率按90%计算，为什么页面还写整套系统≥98%？
90%是用于核对质量损失的示例，不是达成≥98%目标的设计输入。在“后端RTO去除率99%、未转移的VOCs均随主风排出”的简化模型中，整套去除率仅89.1%；若要达到98%，转轮捕集与转移率至少需约98.99%。实际目标还要连同串漏、旁路和各测点质量流量一起校核，不能把名义浓缩倍率当作捕集率。
沸石转轮＋RTO 与直接 RTO 怎么选？
风量较大、入口浓度较低且适合沸石吸附时，先浓缩可缩小后端 RTO 气量；风量处于 RTO 经济范围、浓度与热值有利于稳定运行时，可比较直接 RTO。应按相同工况和全年运行边界核算。
RTO 为什么不能直接按主处理风量选型？
组合系统中，主处理风进入转轮吸附区，RTO 接收的是再生形成的浓缩脱附气。两者气量、浓度、温度和波动不同，后端必须按实际浓缩气条件核算。
浓缩倍率越高是否越节能？
不是。倍率提高会改变再生风量、浓缩气峰值、RTO 热负荷和安全裕量，还受到吸附率、密封串漏和材料条件限制，需要多工况比较。
RTO 余热能否完全满足转轮再生？
需要按启动、稳定生产、低负荷和停机状态分别核算。正常运行有余热并不代表升温和低负荷阶段无需补热，回用温度和控制方式也要与转轮材料相匹配。
喷漆废气能否直接进入沸石转轮？
一般不能让漆雾和黏性颗粒直接进入转轮。需要按涂料体系和入口条件配置过滤、除雾及温湿度控制，并核对高沸点和易聚合组分。
做初步方案需要提供哪些资料？
至少需要生产工序、原辅材料及 SDS、各排风点正常和峰值风量、VOCs 组分浓度、温湿度、运行班次、夹带物、现有收集设施、能源和现场布置资料。
