沸石转轮与催化氧化怎样协同处理废气？
沸石转轮＋催化氧化系统用于处理大风量、低浓度且有机组分适合沸石吸附和催化氧化的废气。主处理风先经过预处理，再通过转轮吸附区；VOCs 被蜂窝沸石介质截留，净化后的大风量气体进入项目排放路径。
吸附了 VOCs 的转轮介质缓慢转入再生区，由较小风量的热空气完成脱附，形成小风量、较高浓度的浓缩气。浓缩气经过换热和预热后进入催化床，在催化剂、温度、空速和供氧条件匹配时完成氧化反应。
这不是转轮与催化炉的简单拼接。预处理、吸附、再生、冷却、浓缩气输送、催化氧化、换热和安全联锁需要按同一套工况设计，尤其要核对可能污染转轮或使催化剂中毒、覆盖和堵塞的组分。
PROCESS PRINCIPLE
工作原理与前后端衔接

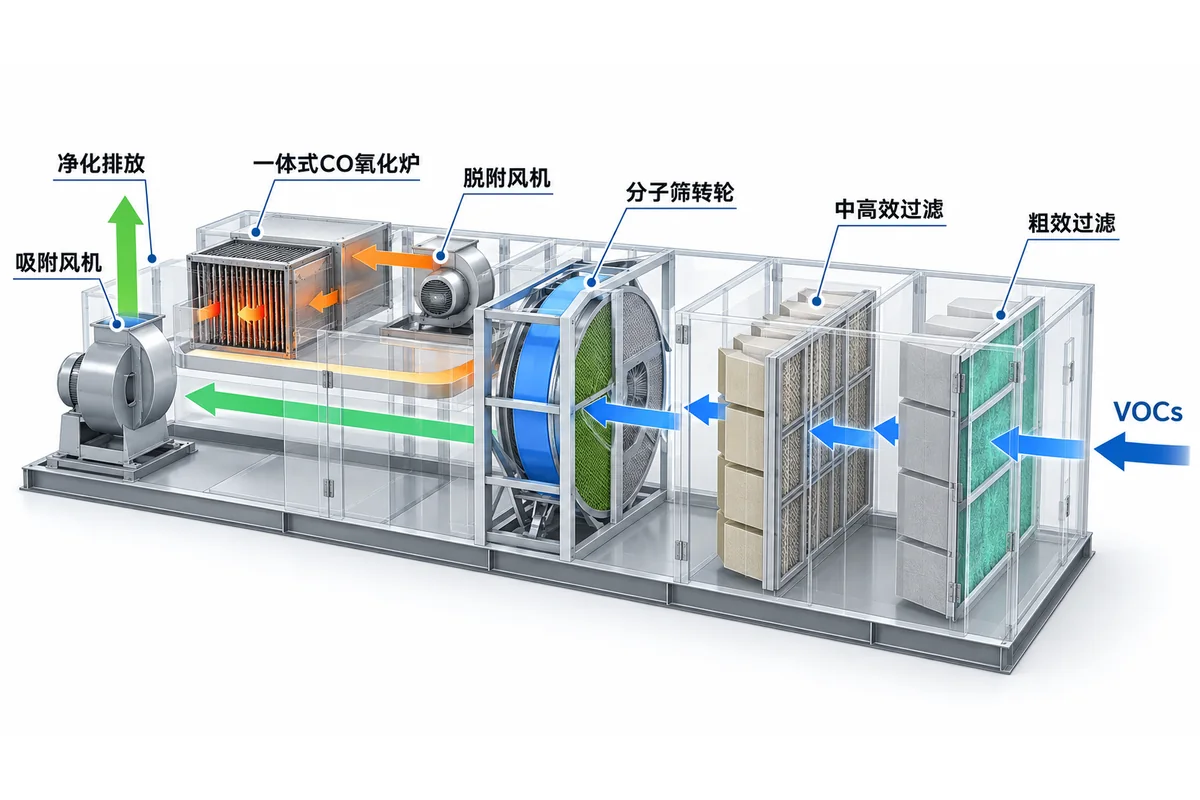

组合系统同时运行三条气路：主处理风通过吸附区后排放；再生热风通过再生区携带 VOCs 形成浓缩气；冷却风使完成脱附的介质恢复吸附温度。浓缩气随后进入换热与催化氧化回路。
每条气路的风量、温度、压力和方向都应在流程图与控制说明中分别标明。后端催化单元达到可接收浓缩气的状态后，转轮再生回路才能投入，避免浓缩气在未建立安全氧化条件时进入催化床。
废气收集与多级预处理
各产污点废气汇入主管后，按漆雾、粉尘、油雾、黏性物、温湿度和凝露风险配置过滤、除雾或调温环节。预处理既要保护转轮蜂窝介质，也要减少催化剂被覆盖、堵塞或中毒的风险。
主处理风通过吸附区
大风量低浓度废气穿过转轮吸附区，适配的 VOCs 被疏水性沸石介质吸附，处理后的主气流由吸附风机送入排放路径。吸附区压差、出口变化和入口洁净度用于判断介质及过滤状态。
再生区形成浓缩脱附气
转轮缓慢进入面积较小的再生区，约 180～200℃ 的再生热风使介质释放已吸附的 VOCs。小风量再生气携带有机物形成浓缩气，其正常值与峰值负荷需要分别用于后端催化单元选型。
冷却区恢复吸附能力
完成脱附的高温介质进入冷却区，由冷却气流带走余热并降低介质温度，再转回吸附区。冷却风还可参与换热组织，但具体回用方式应与再生热量和催化炉出口热量统一核算。
浓缩气进入催化氧化单元

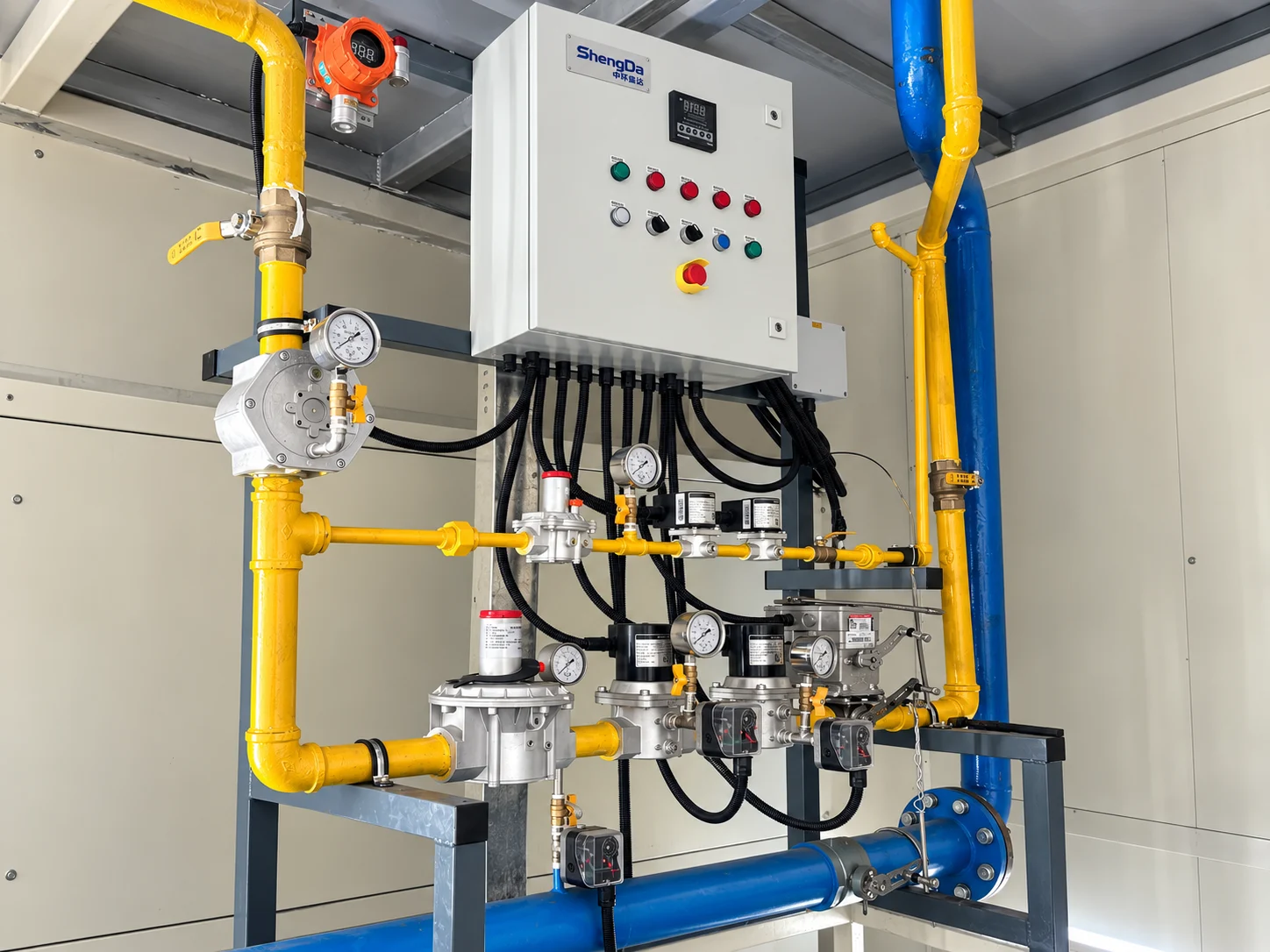

浓缩气经换热器预热并达到催化反应条件后进入催化床。反应温度、空速、氧含量和允许有机负荷由实际组分与催化剂确定；燃烧或电加热单元根据启动和低负荷状态补充热量。
热量回用与系统联锁
催化氧化后的热量可通过换热用于浓缩气预热或转轮再生。控制系统联动主风机、脱附风机、冷却风机、转轮驱动、阀门、加热单元、温度和压差信号，使生产排风、转轮与后端催化单元按顺序启停。

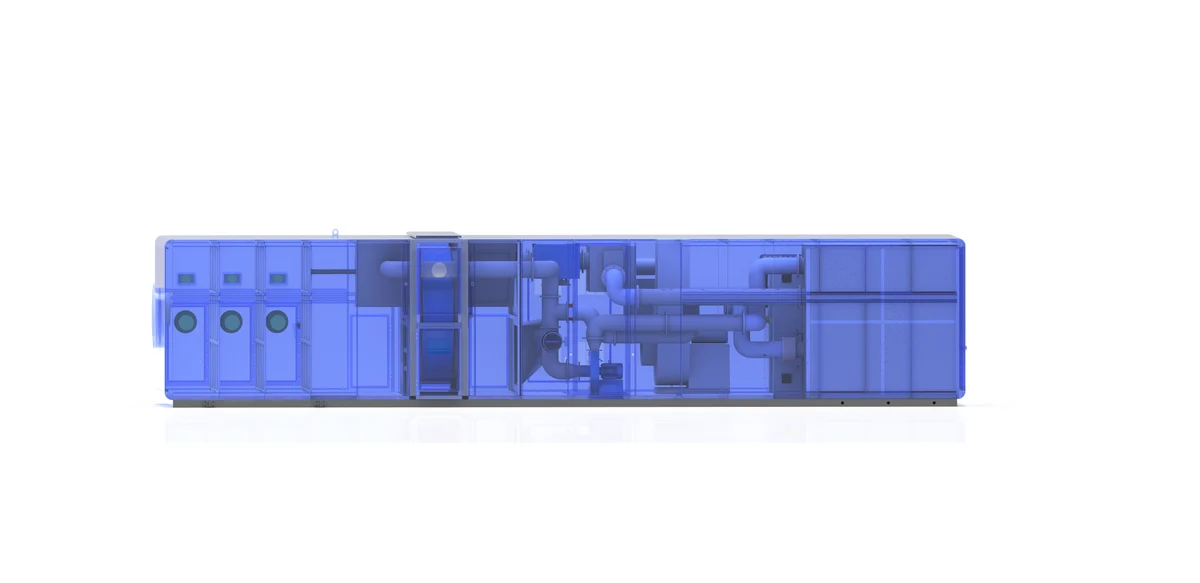

转轮分区与一体机内部气路

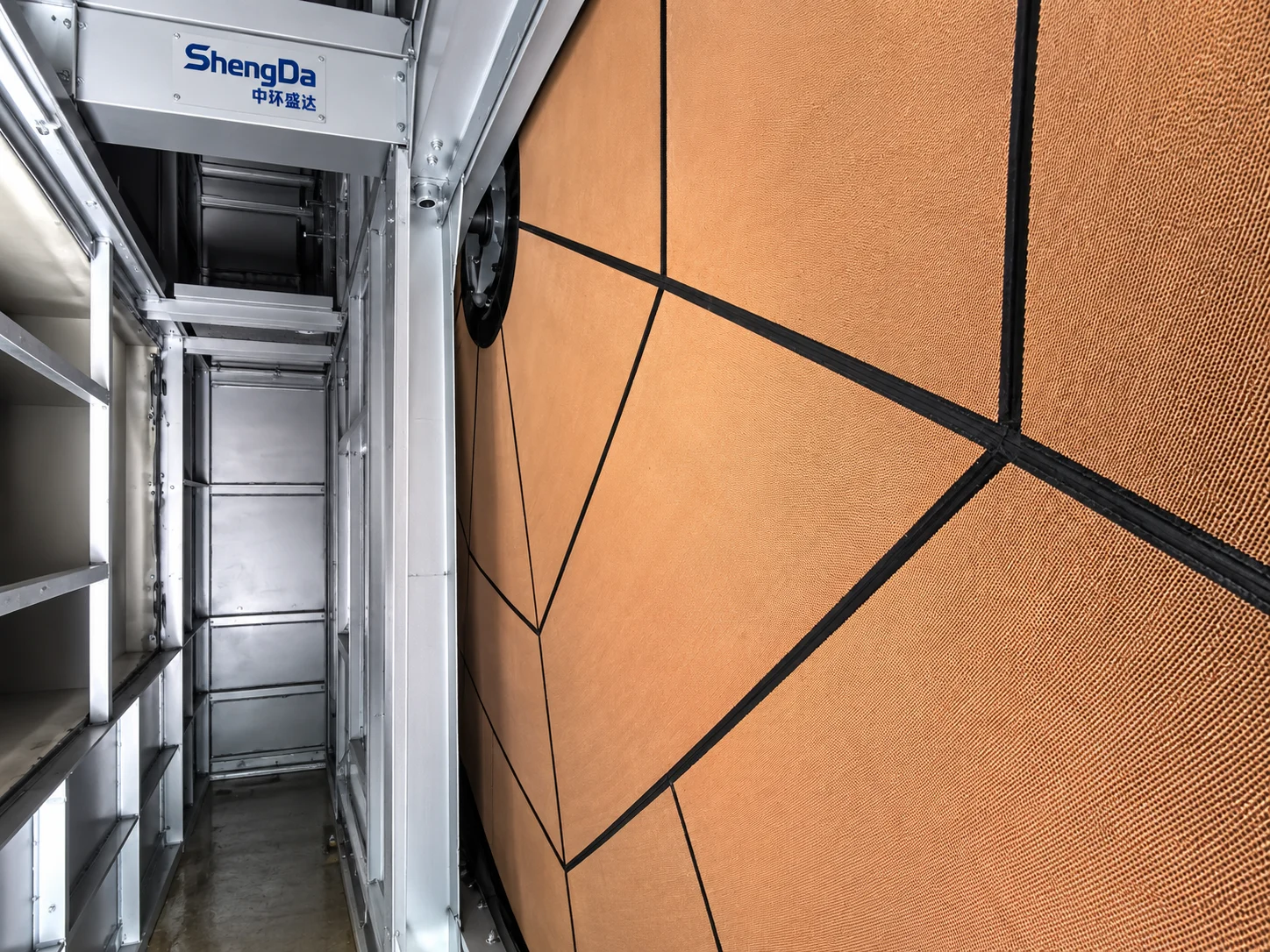

转轮的吸附、再生和冷却三区负责浓缩；催化单元负责处理浓缩脱附气。两者之间还需要脱附风机、换热器、加热和阀门形成闭合回路。
浓缩气、热量与安全联锁要点
- 主处理风量、再生风量和冷却风量需要分别标注。催化炉按浓缩脱附气的气量、浓度和热值核算，不能直接套用转轮主处理风量。
- 转轮密封磨损、偏摆或压差失衡会造成主气流与再生气串流，使浓缩气被稀释或未处理气体进入净化侧；运行中应同时记录压差、转速、驱动电流和出口变化。
- 再生温度过低可能脱附不足，过高可能影响材料或把高沸点组分带入后端。催化床入口温度、床层温升和出口状态应与当时物料、产量及浓缩气负荷对应分析。
- 后端未达到允许温度、催化床超温、风机停机、转轮停转或关键阀门反馈异常时，应按项目联锁逻辑停止加热、隔离浓缩气并执行安全处置。
流程用于说明系统分工，具体设备及联动配置按项目设计确定。

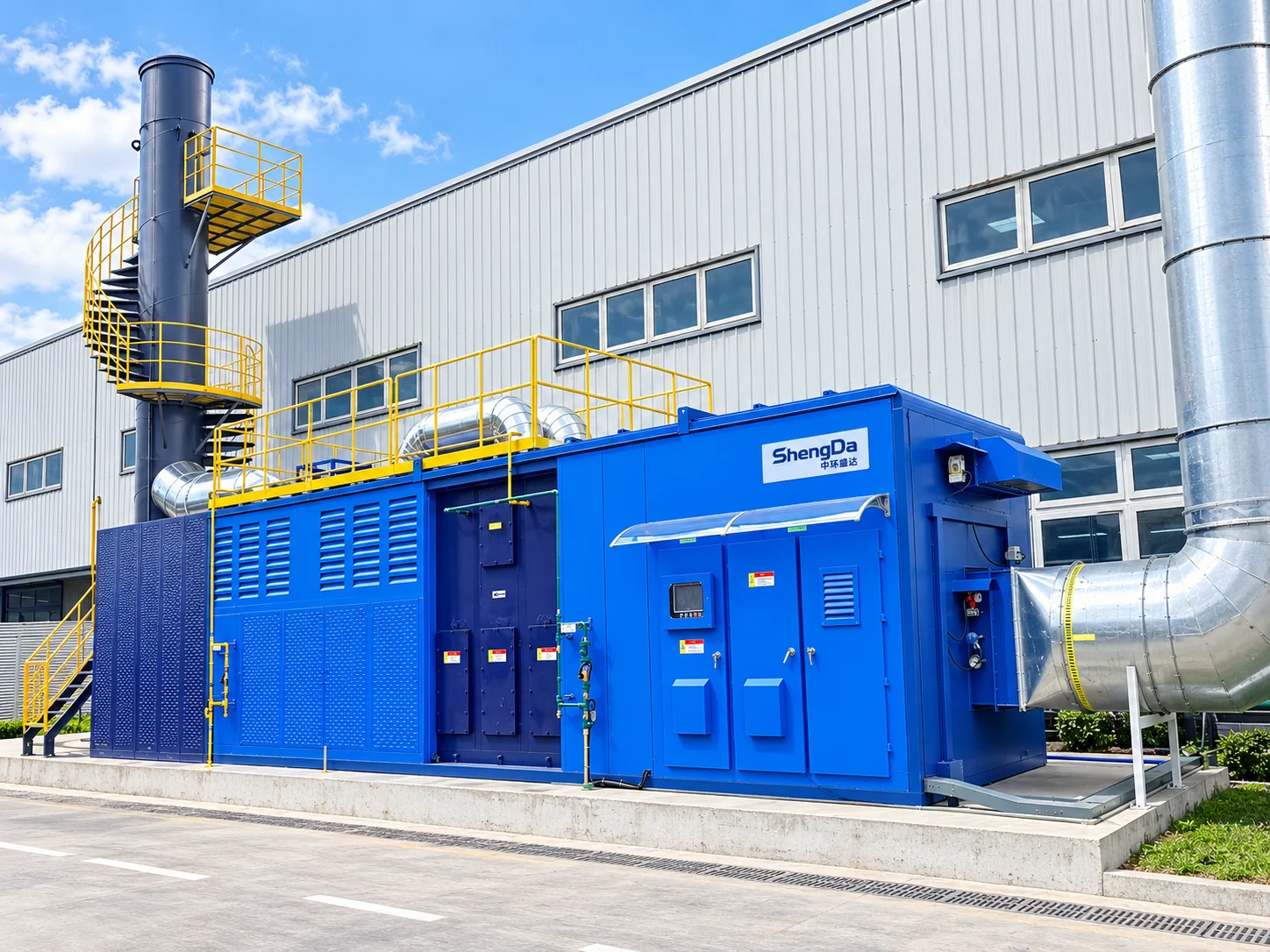

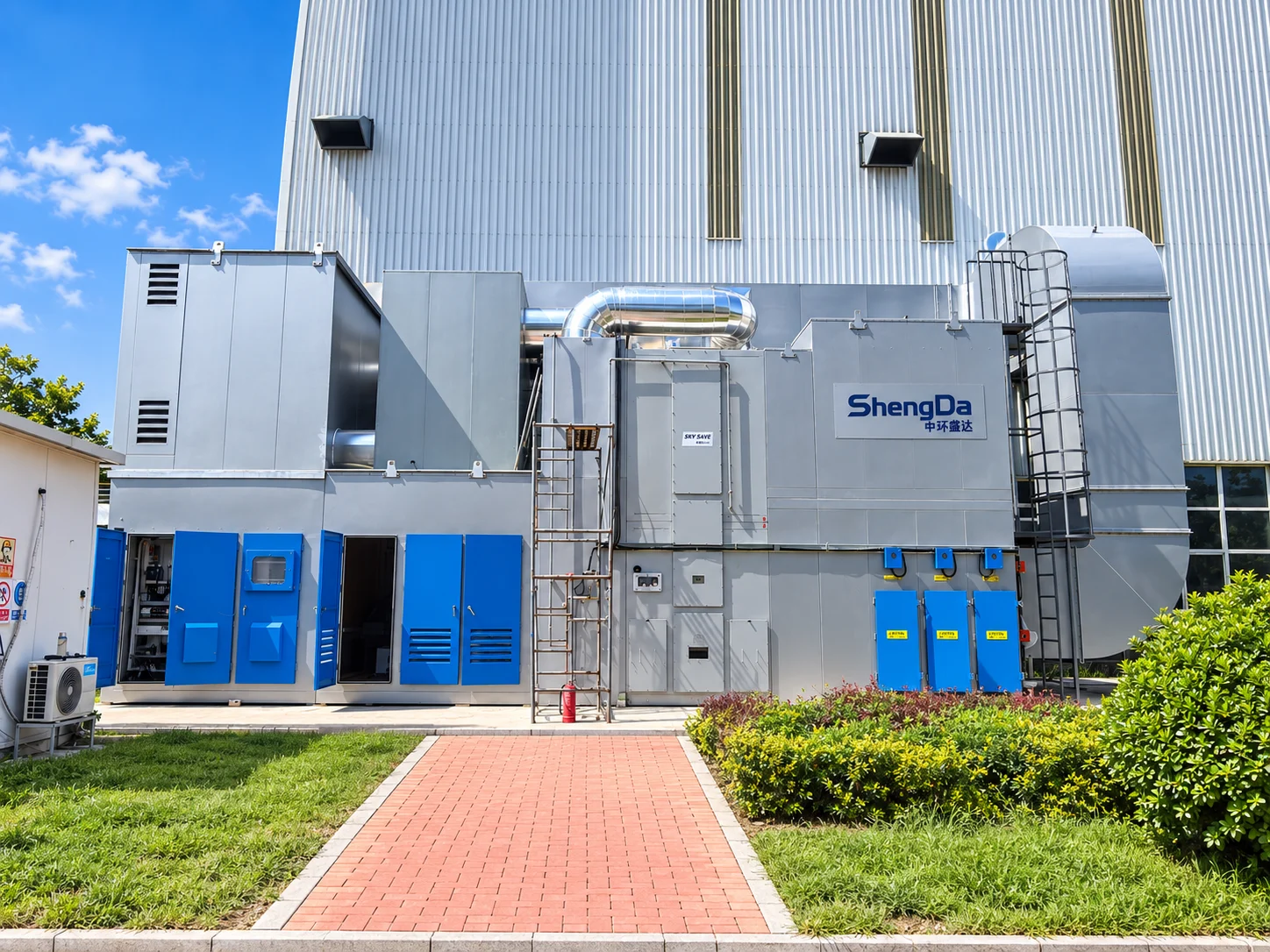

设备实拍
适用工况与路线选择
适合列入转轮＋催化氧化方案比较
- 总废气量较大、VOCs 浓度较低，排放连续或生产节拍可预测的工况
- VOCs 组分、沸点范围和物料信息明确，并与沸石介质和催化剂相容的项目
- 前端能够控制漆雾、粉尘、油雾、黏性夹带物及温湿度和凝露风险的生产线
- 现场具备转轮、催化单元、风机管网、能源接口和材料检修更换空间
方案前需要重点核对
- 含硫、含卤、含硅、有机磷或重金属等组分时，需分别核对沸石与催化剂相容性
- 高沸点、易聚合、焦油或黏性物质明显时，需先验证吸附再生与前处理方案
- 浓缩气峰值接近安全控制边界时，不能单纯提高倍率，需核算 LEL、稀释与联锁
- 间歇生产、低负荷时间较长或配方频繁变化时，需比较启动补热、维护和运行费用
后端选催化氧化，还是 RTO
催化反应条件相对较低，适合组分明确且与催化剂相容的浓缩气；方案重点是催化剂适配、入口洁净度、温度空速、床层维护和热量回用。
后端采用蓄热高温氧化，对复杂组分和负荷波动的适应范围通常更宽；同时需要核算高温氧化、蓄热切换、补热和完整设备区。
两条路线应采用同一主风量、组分、正常与峰值浓度、年运行时间和供货边界比较。后端设备均按实际浓缩气条件选型，不能只比较名义反应温度。
产品系列
组合系统三项核心单元
预处理、转轮浓缩和催化氧化相互制约。任何一个单元与废气工况不匹配，都会影响后续压差、吸附、脱附、催化反应和维护周期。
入口预处理
Inlet Pretreatment控制漆雾、粉尘、油雾、黏性物和凝露风险，为转轮介质和催化剂建立可持续的入口条件。
- 滤材级别、容尘量与更换空间按夹带物和运行时间配置
- 预处理压差与主风量需要在相同生产负荷下记录
- 配方或工序变化后重新核对高沸点和潜在催化剂毒物
目标：稳定入口、减少介质和催化床污染
沸石转轮浓缩
Zeolite Concentration将大风量低浓度废气分为净化主气流和小风量浓缩脱附气，并通过冷却使介质连续恢复吸附能力。
- 主风量、再生风量、冷却风量和名义倍率分别核算
- 转速、分区密封、压差和再生温度共同影响浓缩气状态
- 后端必须先达到接收条件，再允许浓缩气回路投入
作用：把大风量低浓度转为小风量较高浓度
催化氧化与换热
Catalytic Oxidation and Heat Recovery浓缩气经预热后进入催化床完成氧化，出口热量通过换热回用于进气预热或转轮再生。
- 催化剂选型需核对全部可能进入系统的原辅材料组分
- 入口温度、床层温升、压差和出口变化形成运行判断依据
- 加热、换热、浓缩气阀门和风机纳入统一安全联锁
目标：稳定氧化并降低持续补热需求
前端过滤＋沸石转轮＋CO 催化氧化

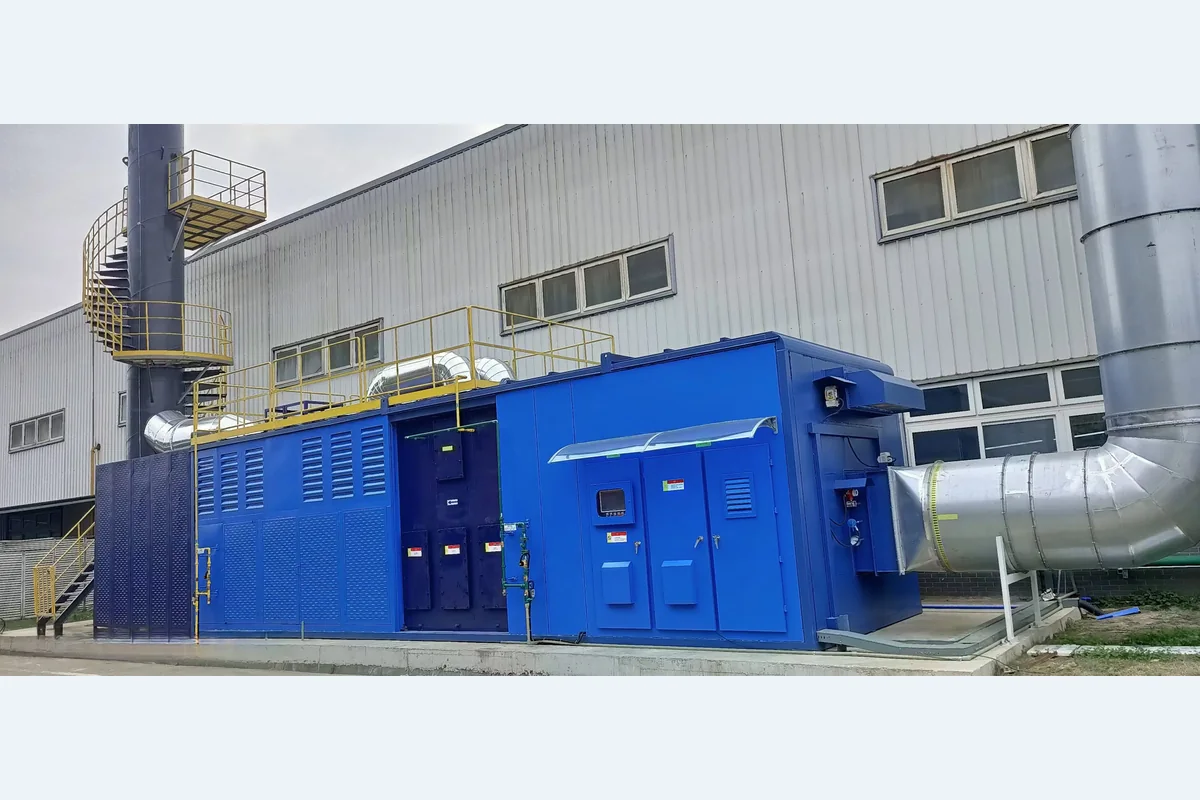

天津重工喷漆房 VOCs 治理工程
一重集团天津重工有限公司金属结构厂喷漆房采用前端过滤、沸石转轮与 CO 催化氧化，工程包含既有设施拆除、新系统制造、安装调试及监测联网验收配合。
- 治理工序：金属结构厂喷漆房 VOCs 废气
- 工艺路线：前端过滤＋沸石转轮＋CO 催化氧化
- 工程范围：原设施拆除、设备制造、安装调试、基础及线路配套
ENGINEERING REFERENCE
组合系统工程初选参考
以下数据用于路线比较和前期设备沟通。最终主处理风量、浓缩气负荷、再生温度、催化反应条件及排放指标，应根据组分、波动、相容性、热量平衡和项目技术协议确定。
工程初选目标，最终按组分、预处理、转轮状态、催化剂和项目排放要求确认
指进入转轮吸附区的主处理气量，不是后端催化炉入口气量
需提供正常值、峰值、波动范围及对应生产工况，用于核算吸附和浓缩气负荷
实际值受吸附率、再生效率、冷却、密封、串漏和安全控制影响
需结合组分沸点、脱附难度和材料耐温核定，不能统一提高温度处理
反应温度、空速、供氧和允许有机负荷由实际浓缩气及催化剂技术条件确定
本页 ≥95% 指转轮与后端催化氧化构成的整套系统设计目标；催化单元自身的净化效率按催化入口与出口质量流量另行核算，不能把系统目标与 HJ 2027 对催化燃烧装置的指标当作同一数值。名义 10～40 倍是风量比，不代表 VOCs 的捕集率或最终去除率。
催化单元应按浓缩脱附气量和正常、峰值有机负荷核算。主处理风量除以名义倍率只适合第一轮估算，不能替代吸附平衡、热量平衡、催化床负荷和安全校核。
COST & OPERATION MODEL
转轮＋催化氧化怎样同时算热耗和材料费
这条路线的后端风量较小、反应温度低于 RTO，但催化剂适配和更换周期会改变长期成本。下面用 80,000 m³/h 的工况，把质量负荷、加热功率和催化剂年化费用放在一起。
- 主处理风量与浓度
- 80,000 m³/h；80 mg/m³
- 浓缩倍率与转移率
- 20:1；90%
- 催化升温情景
- 25→350℃；70%热回收
- 年运行与电价
- 4,000 h；0.80 元/kWh
原始与浓缩气负荷
80,000×80÷10⁶＝6.4 kg/h；6.4×90%÷4,000浓缩气约 1,440 mg/m³；5.76 kg/h质量负荷只减少未被转移的部分，不能因为风量缩小就忽略催化床的有机负荷和温升。
催化入口理论显热
1.2×1.0×4,000÷3,600×325 K约 433 kW 热功率仅计算空气从25℃升至350℃的显热，未计设备散热和反应放热，用于判断加热器量级。
70%热回收后的电热费
433 kW ×30%×2,000 h×0.80 元/kWh约 20.8 万元/年2,000小时是催化加热回路的测算时数；实际由脱附周期、入口热值和换热器状态决定。
催化剂年化费用情景
一次更换 40 万元 ÷ 3年或5年约 13.3 或 8.0 万元/年同一批催化剂若因组分中毒把周期从5年缩短到3年，十年期费用会增加约53万元。
加热与催化剂年化合计
20.8＋8.0～13.3 万元/年约 28.8～34.1 万元/年这里只合并催化加热和催化剂年化费用，尚未加入主风机、转轮驱动、过滤、再生风机和检修费用；催化剂寿命变化会直接改变区间。
| 决策项 | 转轮＋催化氧化 | 转轮＋RTO |
|---|---|---|
| 后端反应温度 | 示例按350℃核算 | 常见约760～870℃ |
| 组分敏感性 | 催化剂相容性要求更高 | 仍需核对腐蚀与沉积 |
| 周期费用 | 催化剂检测与更换 | 陶瓷·阀组·燃烧系统维护 |
| 应比较的总账 | 热耗＋催化剂＋转轮维护 | 燃气＋RTO维护＋转轮维护 |
本页以80,000 m³/h、80 mg/m³、20倍名义浓缩为例：催化加热费用约20.8万元/年；若一批催化剂更换费用按40万元、使用3～5年计算，材料年化约8.0～13.3万元，两项合计约28.8～34.1万元/年。主风机、转轮再生、过滤和检修另列。客户比较方案时，应同时取得热量回用方案和催化剂装填、更换条件，不能只比较反应温度。
“反应温度低”只能说明单项热负荷可能较低，不能直接推出十年总成本更低。含硫、含卤、含硅、高沸点或易聚合组分必须先做相容性判断，再比较费用。
MAINTENANCE PLAN
维护计划怎样落到设备部位
过滤与入口风路
- 运行记录
- 过滤压差、主风量、温湿度、凝露和出口变化
- 停机检修
- 滤材、密封、风阀、排液与更换检修空间
转轮、驱动与分区密封
- 运行记录

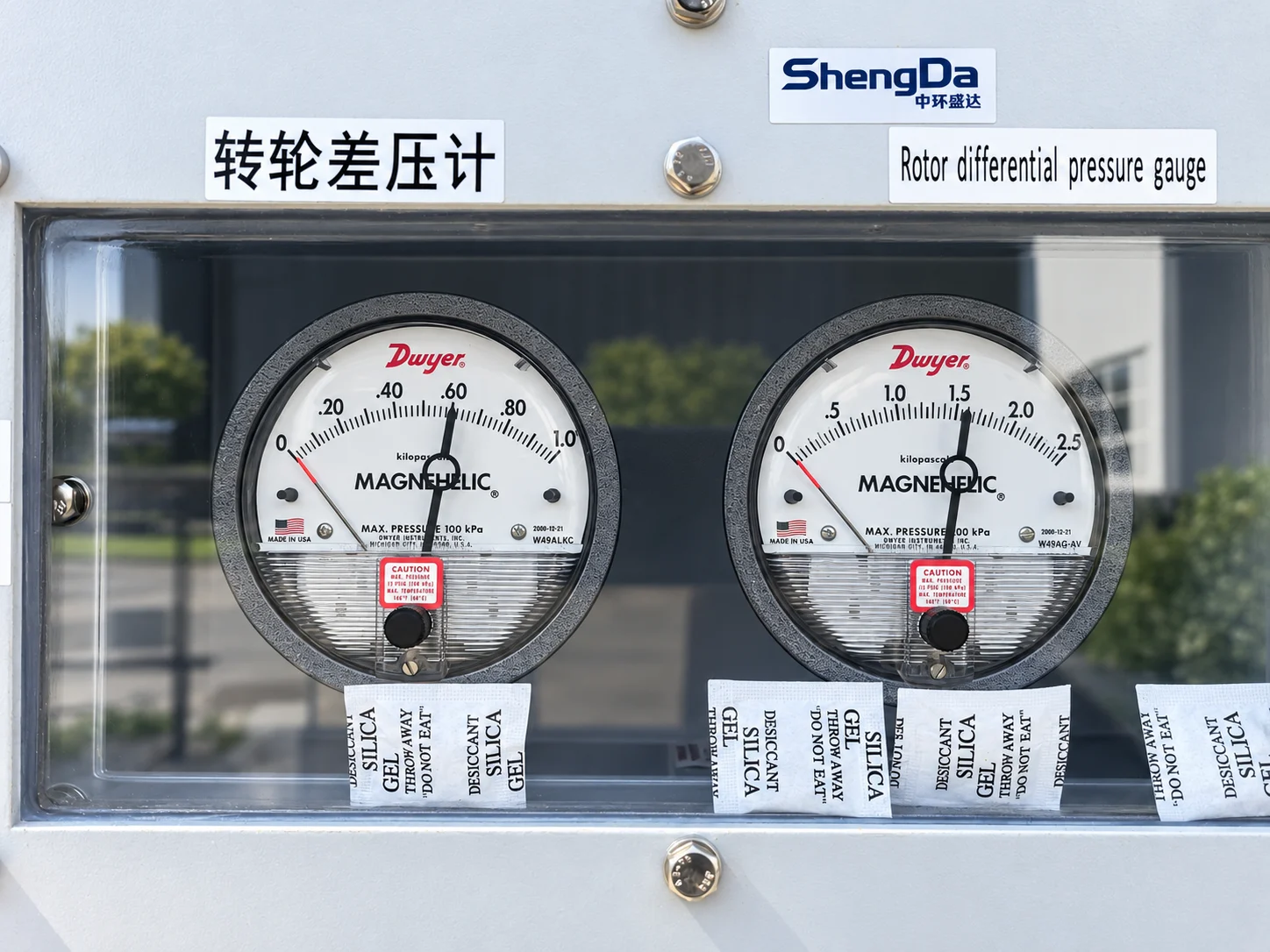

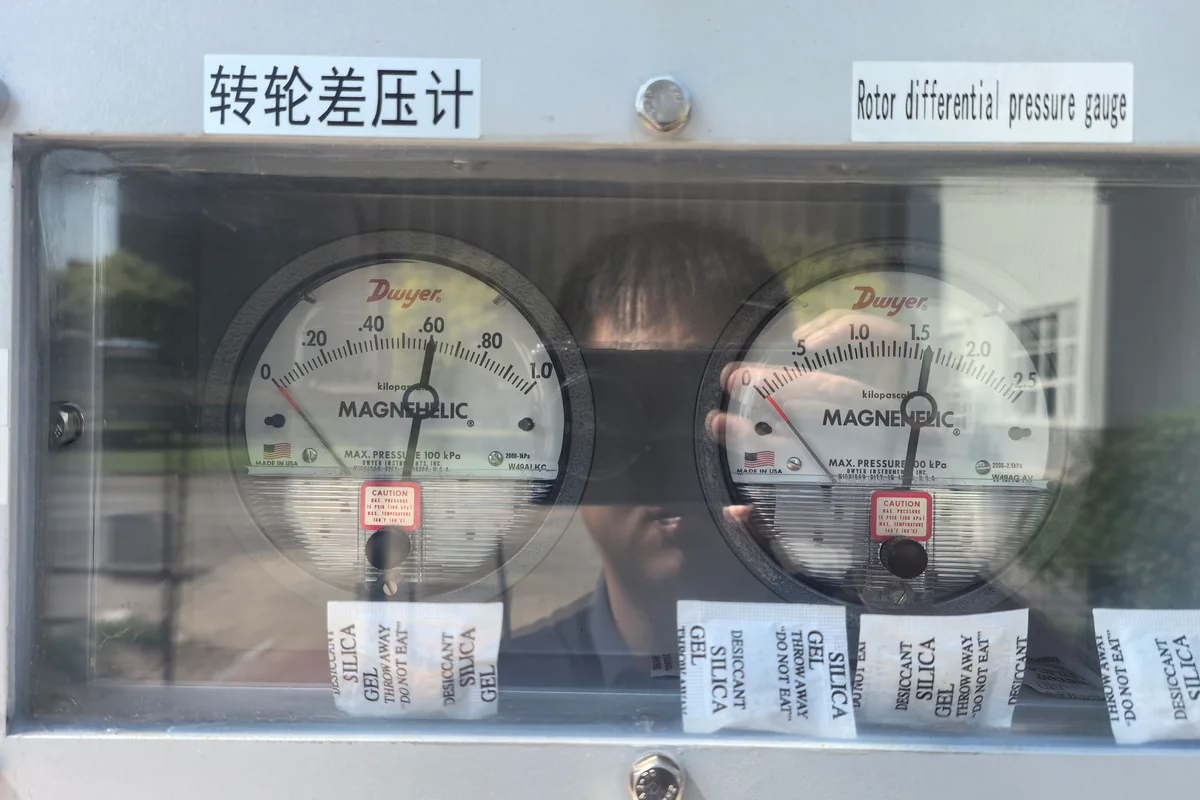

- 转速、驱动电流、转轮压差、再生温度和异常报警
- 停机检修
- 蜂窝介质、密封、支撑、减速机构和清理通道
再生冷却与浓缩气回路
- 运行记录
- 再生/冷却风量、温度、浓缩气趋势和阀位反馈
- 停机检修
- 风机、换热器、阀门、保温、软连接和漏风点
催化床、加热与仪表
- 运行记录
- 入口/出口温度、床层温升、压差及排放变化
- 停机检修
- 催化剂状态、燃烧或电加热、测点、检修口和联锁校验
运行记录应把物料批次、生产负荷、过滤压差、转轮状态、浓缩气负荷和催化床温度放在同一时间轴上。配方变化后先复核介质与催化剂相容性，再决定清理、检测或更换安排。参见喷漆房组合系统怎样规划。
反应温度较低，不等于十年总费用一定更低
催化氧化常被关注的优势是反应温度低于 RTO，但客户真正支付的是加热、催化剂、主风机、转轮和维护的合计费用。按本页示例，仅催化加热与催化剂年化已经约 28.8～34.1 万元/年。
| 催化剂使用情景 | 催化剂年化费用 | 加上示例加热费 | 十年差额 |
|---|---|---|---|
| 5 年更换一次 | 约 8.0 万元/年 | 约 28.8 万元/年 | 基准 |
| 3 年更换一次 | 约 13.3 万元/年 | 约 34.1 万元/年 | 十年约多 53 万元 |
因此，含硫、含卤、含硅、高沸点、易聚合物或漆雾控制不好时，不能只比较 350℃ 与 800℃ 的温度差。催化剂寿命从 5 年缩短到 3 年，可能抵消一部分温度较低带来的能源收益。
报价前应把催化剂风险变成可核对的条款
- 列明已知 VOCs 组分、可能的催化剂毒物和前端去除措施。
- 写明催化剂型号、装填量、设计空速、允许入口条件及检测方法。
- 分别计算主风机、转轮再生、催化加热和材料更换费用。
- 约定床层温度、压差、出口变化达到什么条件时进行活性检测或更换。
- 将配方变化和新原料导入前的 SDS 复核纳入运行管理。
如果组分复杂、波动明显或催化剂相容性难以保证，应同时比较转轮＋RTO 组合系统，用十年能源与材料费用决定路线。
常见疑问
页面里的28.8～34.1万元，是整套系统的年度运行费吗？
这两项是算例中的催化加热费与催化剂年化费用。加热按约433 kW理论显热、70%热回收、2,000小时、电价0.80元/kWh计算，约20.8万元；催化剂按一次40万元、3～5年分摊，约8.0～13.3万元/年。整套系统还要加入主风机、转轮再生、过滤和维护。催化剂费用及周期用于比较假设，正式报价需写明装填量、组分适配和检测更换条件。
沸石转轮＋催化氧化与沸石转轮＋RTO 怎么选？
两者都先用转轮处理大风量低浓度废气。催化氧化更依赖组分和催化剂相容性；RTO 对复杂组分和负荷波动的适应范围通常更宽。应按相同工况比较后端负荷、热量、维护和安全边界。
这套组合系统就是通常所说的转轮＋RCO 吗？
不一定。市场上常把转轮后接催化氧化笼统称为 RCO，但只有后端催化设备配置蓄热材料和周期切换气路时，才宜准确称为蓄热催化氧化 RCO。因此统一表述为沸石转轮＋催化氧化系统。
喷漆废气能否直接进入沸石转轮？
一般不能让漆雾和黏性颗粒直接进入转轮。需要根据涂料体系和入口条件配置过滤、除雾及温湿度控制，并核对高沸点和易聚合组分。
浓缩倍率越高是否越节能？
不是。倍率同时改变脱附风量、浓缩气浓度、催化炉负荷、热量平衡和安全裕量，需要结合正常与峰值浓度、运行时间和催化反应条件确定。
催化剂多久更换一次？
应根据组分相容性、催化床压差、温度趋势、出口变化和活性检测判断，不能用统一使用年限替代运行状态与材料检测。
做初步方案需要提供哪些资料？
至少需要生产工序、原辅材料及 SDS、各排风点正常和峰值风量、VOCs 组分浓度、温湿度、运行班次、夹带物、现有收集设施、能源和现场布置资料。
